2.3 装置画面
下面，介绍「装置」画面内的手动操作按钮。
■ 传送装置手动操作
传送装置手动按钮
■ 双轨/单轨
■ 双段传送台
2
4
6
75
9
10
11
12
8
4
2
1
6
5
3
7
8 10 11 9 12
26204-L4-10
1. 传送轨切换按钮 ( 双轨 )
切换轨道 1 和轨道 2 的显示。
2. [ 传送基板 ] 按钮 ( 双段传送台 )、[ 传入基板 ] 按钮 ( 单轨 / 双轨 )
将基板从入口或待机位置移至固定位置并固定。
3. [ 传出基板 ] 按钮 ( 单轨 / 双轨 )
解除基板的固定状态将基板移至出口挡板位置。
2-14
2
4. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
按 [ 传送宽度 ] 按钮，显示更改传送宽度的对话框，确认传送宽度后按 [OK] 按钮。传送宽度变为指定的宽度。

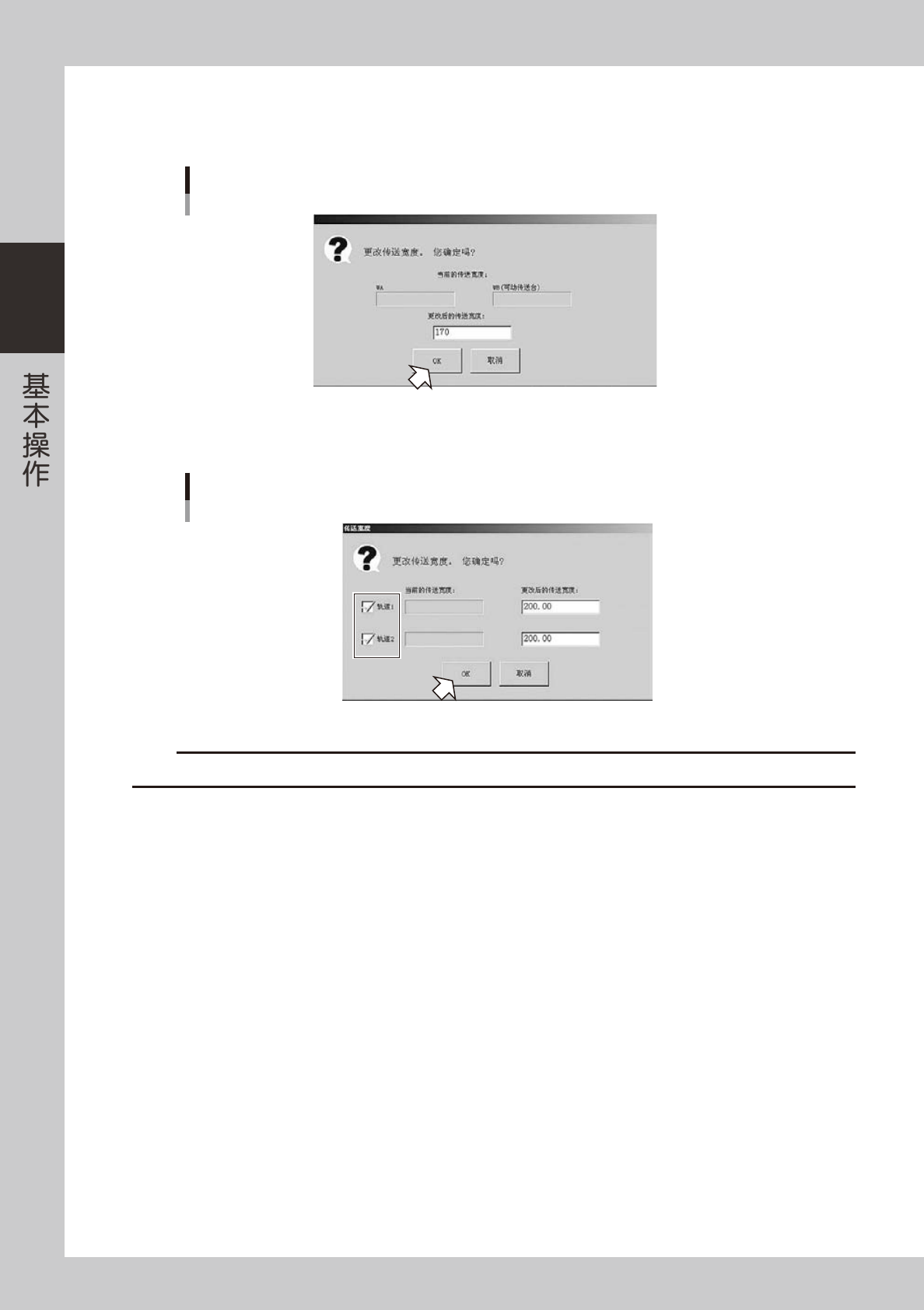

「传送宽度」画面
以双段传送台为例
26205-L4-10
双轨贴片机，可以分别指定想要调节的轨道的传送宽度。
只使用其中 1 条轨道时，删除不使用的轨道选择框中的勾号后，在想要调节的轨道输入框中输入数值。
「传送宽度」画面
以双轨为例
26234-L4-00
c
注意
调节传送宽度时，必须注意避免传送轨与其它传送装置组件、顶针等发生碰撞。
2-15
2
5. [ 移动轴 ] 按钮
用手动方式移动轴时使用。使用方向按钮，或按 [PTP] 按钮，输入数值，即可使轴移动。

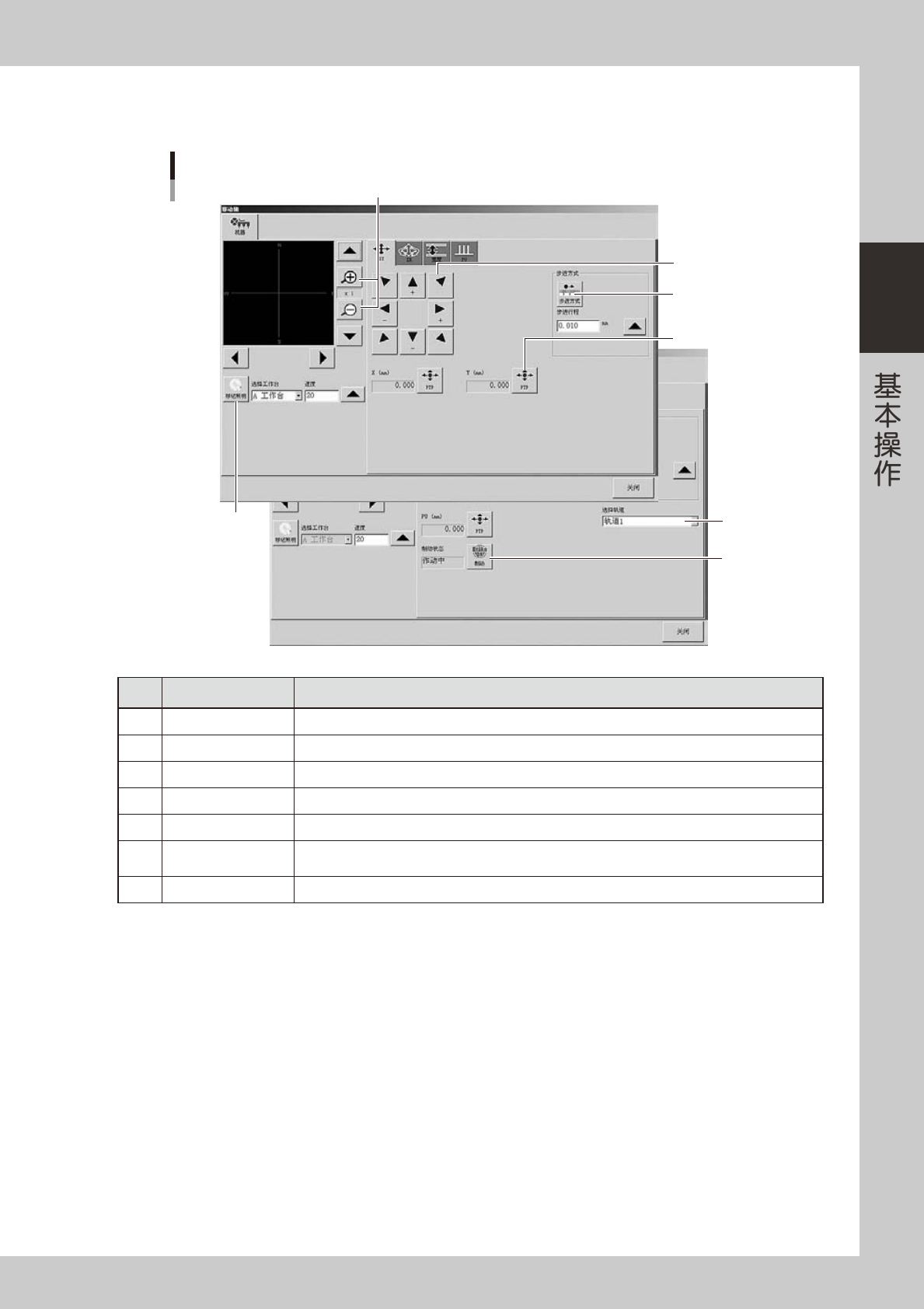

「移动轴」画面
1
2
3
4
5
7
6
26206-L4-10
按钮名 功能
1
放大、缩小
(
＋、－
)
放大、缩小图像。
(16
倍〜
1/16
倍
)
2
标记照明 可以手动更改标记照明。不影响数据。
3 PTP
对象自动移至指定坐标。
4
步进方式 用方向按钮移动步进行程中指定的量。
5
方向按钮 要移至想要移动的方向时使用。
6
制动
在紧急停机状态下想解除制动时使用。( 仅限 PU 轴 )
如果使伺服使能，制动将自动解除。
7
选择轨道 双轨贴片机中使用两条轨道时选择想要操作的轨道。( 只有「宽度」、「PU」选项卡画面才有显示 )
6. [ 左 ]、[ 右 ] 按钮
使电机向左或向右高速转动。
7. [ 低速 左 ]、[ 低速 右 ] 按钮
使电机向左或向右低速转动。
8. [ 出口挡板 ] 按钮
使传出的基板在出口处停下时使用。
9. [ 主挡板 ] 按钮
使传入传送装置内的基板在固定位置停下时使用。
10. [ 基板固定夹 ] 按钮
从下方 ( 基板背面 ) 夹住基板的边缘固定。
11. [ 顶板 ] 按钮
输入基板厚度，从下方 ( 基板背面 ) 固定基板。
12. [ 入口挡板 ] 按钮
使传入的基板在待机位置停下时使用。双段传送台规格的贴片机，此按钮无效。
