2-18 2 ■ I/O 手动操作 「装置」-「I/O」画面 1 2 3 26212-L4-00 名称 功能 1 「信号输出」下拉框 切换信号输出侧的显示区。 ‧ 送料器 ‧ 吸嘴交换站 ‧ 传送装置 ‧ Head ‧ 排气站 ‧ 其他 2 「信号输入」下拉框 切换信号输入侧的显示区。 ‧ 联锁 ‧ 原点极限 ‧ 预备 ‧ 送料器 ‧ 吸嘴交换站 ‧ 传送装置 ‧ 废气站 ‧ Head ‧ 排气…
2-17
2

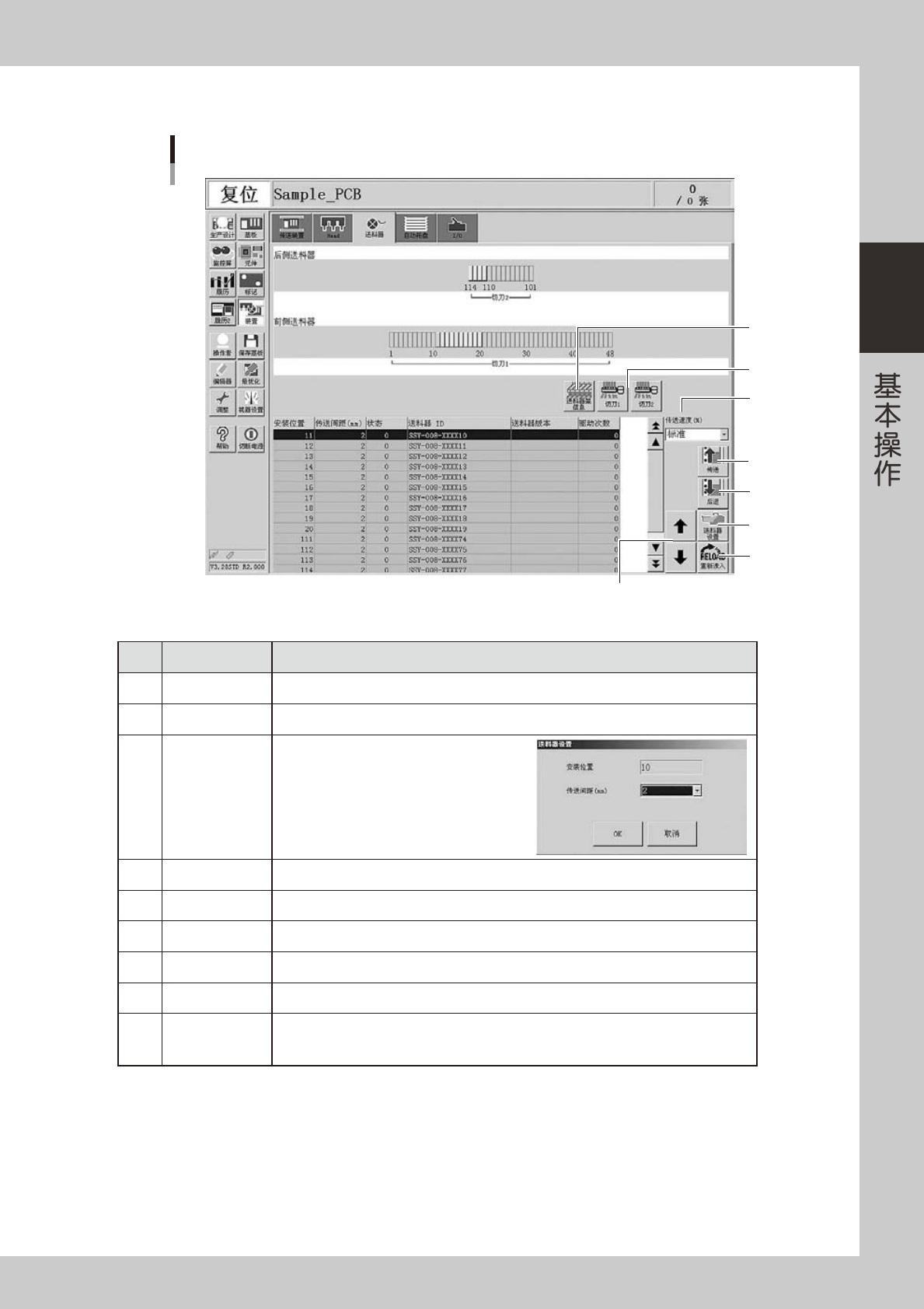

■ 送料器手动操作
「装置」-「送料器」画面
1
4
7
2
6
5
3
8
26210-L4-00
按钮名 功能
1
传送 每按 1 次按钮，就按照设置的间距使料带向前传送 1 个间距。
2
后退 每按 1 次按钮，就按照设置的间距使料带向后退回 1 个间距。
3
送料器设置
传送间距可以按照规格在
2
〜
56mm
的范围内
选择。
内存自动更新为此处所设置的间距。
4
传送速度
(
％
)
传送速度，可从下拉框中「标准〜
90
、
80
、
10...
％」的范围内选择。
5
重新读入 清除送料器的状态
(
内存
)
，重新读入。
6
上下方向按钮 上下移动项目、上下移动位置或上下移动光标。
7
切刀 控制切带机
(
选配
)
的开
/
关。
8
送料器架信息 可以确认送料器架内板卡的版本。
9
送料器信息
显示安装在送料器架上的送料器的相关信息。
「状态」栏里显示的号码为错误编号。关于错误的内容和解决方法，请参照 SS 型电动送料器
用户操作手册。
2-18
2
■ I/O 手动操作
「装置」-「I/O」画面
1
2
3
26212-L4-00
名称 功能
1
「信号输出」下拉框
切换信号输出侧的显示区。
‧
送料器
‧
吸嘴交换站
‧
传送装置
‧
Head
‧
排气站
‧
其他
2
「信号输入」下拉框
切换信号输入侧的显示区。
‧
联锁
‧
原点极限
‧
预备
‧送料器
‧吸嘴交换站
‧传送装置
‧
废气站
‧Head
‧排气站
‧其他
3
[
ON/OFF
] 按钮 使光标选中位置的阀开 / 关。
2-19
2
3.开机和关机
开机和关机，必须按照操作画面的指示进行，基本的操作流程如下图所示。
向原点位置移动
将贴片机的电源开关旋至ON
进行作业前的点检
开机和关机
返回原点
按[切断电源]按钮
载入程序后显示
返回原点的画面
显示原点位置移动画面
显示关机画面
按紧急停机按钮
将贴片机的电源开关旋至OFF
指定操作人员
生产 (运行)
显示生产设计画面
生产结束
25201-L4-00
