2-19
2
3.开机和关机
开机和关机，必须按照操作画面的指示进行，基本的操作流程如下图所示。
向原点位置移动
将贴片机的电源开关旋至ON
进行作业前的点检
开机和关机
返回原点
按[切断电源]按钮
载入程序后显示
返回原点的画面
显示原点位置移动画面
显示关机画面
按紧急停机按钮
将贴片机的电源开关旋至OFF
指定操作人员
生产 (运行)
显示生产设计画面
生产结束
25201-L4-00
2-20
2
3.1 作业前的点检
e
接通电源之前，必须确认下列内容。
w
警告
点检作业必须在按下紧急停机按钮的状态下进行。
■ 作业前点检一览表
点检部位 点检要点
电源 贴片机正面右下方的电源箱中连接着指定的电源。
安全盖 关闭状态。
送料器
已牢牢固定在送料器架上，没有浮起。
送料器上没有异物。
传送轨 传送轨上没有异物。传送轨下方的顶针等没有被夹住。
贴装头 吸嘴的安装状态正常。
吸嘴 吸嘴没有缺损、黏附锡膏、回弹不良的现象。
一次性换料车 ( 选配 )
送料器架上没有异物。一次性换料车的送料器架上已牢牢固定了装有元件的
送料器，并且没有粘附芯片或尘屑等。
外部供给装置 ( 选配 )
(sATSII)
载料台上没有载盘。
载料箱装载柜的门已关闭。
载料箱中的载盘没有向载盘台方向弹出。
sATSII 已置于「RUN」。
QFP 废弃站 ( 选配 ) 已牢牢固定在送料器架上，并且没有附带芯片元件或尘屑等。
回收载盘 ( 选配 )
回收载盘已安装在指定的位置。
回收载盘上没有元件。
w
警告
指示灯是表示贴片机运行状态的重要部分。机器运行中指示灯呈绿色 ; 出错警告或联锁启动时指示灯呈黄色 ; 机器为紧急停机状态
时指示灯呈红色 ( 白色 )。指示灯呈绿色状态时，严禁进入贴装头的可动范围内。
c
注意
一次性换料车如果没有安装，则贴片机无法运行。
2-21
2

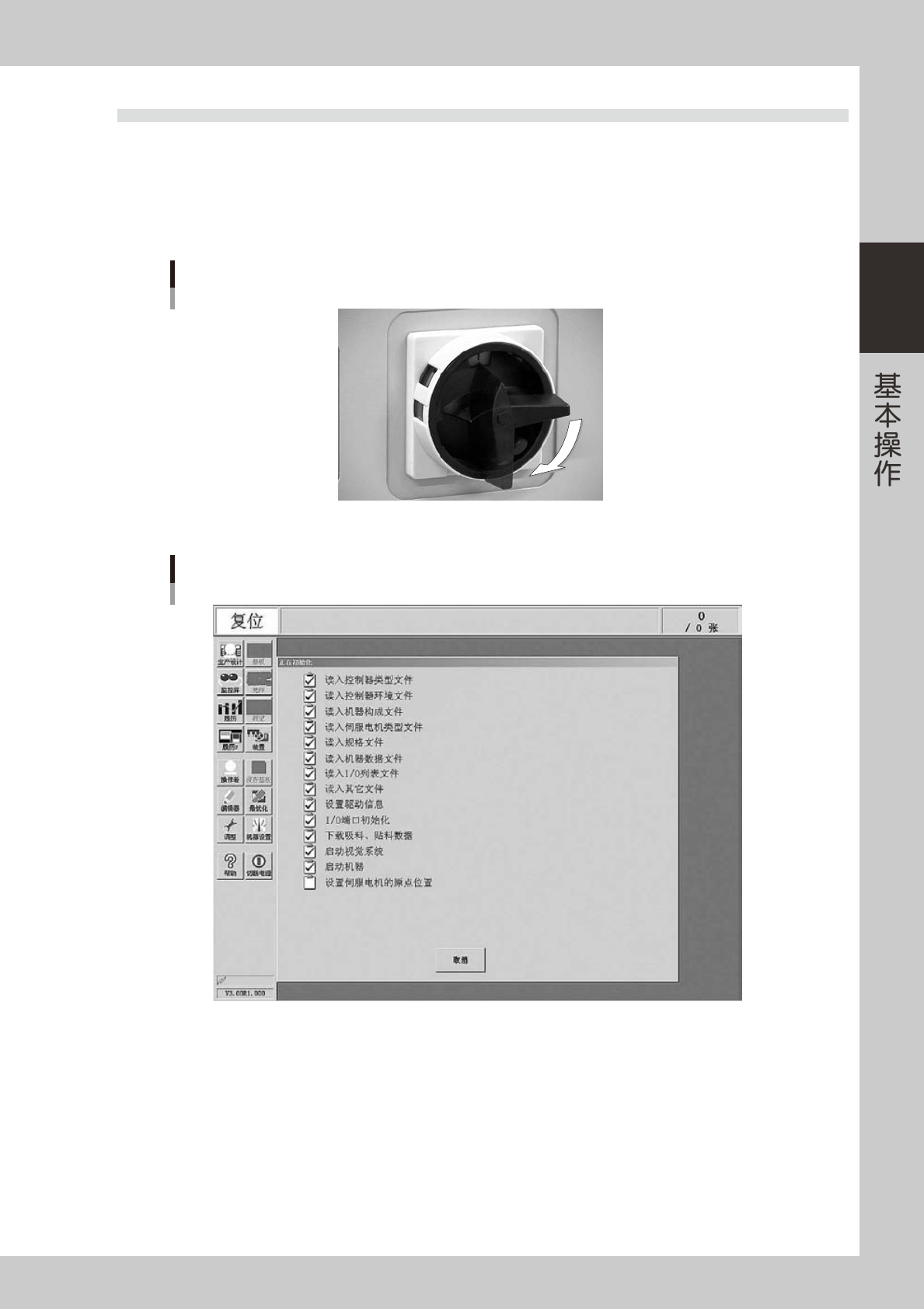

3.2 开机
按照下列步骤启动贴片机。
1
接通贴片机的电源。
向右转动贴片机正面右下方的电源主控开关至 ON，接通电源。系统启动，载入机器运行所需的程序后，
显示「正在初始化」画面。
ON
OFF
电源主控开关
25202-L4-00
「正在初始化」画面
26213-L4-00
2
返回原点。
显示「返回原点」对话框，按「READY」按钮后，按照画面的指示执行返回原点。
