维修调整要领书 5- 7 WAIT/STOP/C - OUT 传感器的更换 5- 7- 1 WAIT 传感器的更换 WAIT 传感器根据流动方向按下图所示装配。 图 5- 7- 1- 1 WAIT 传感器 40205760 WAIT SENSOR SL4031091SC SCREW M3×L12 WAIT 传感器 身前基准 : 左→右 身前基准 : 右→左 5-9
维修调整要领书
5-6
LEFT/RIGHT 传感器的更换
5-6-1
LEFT/RIGHT 传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。

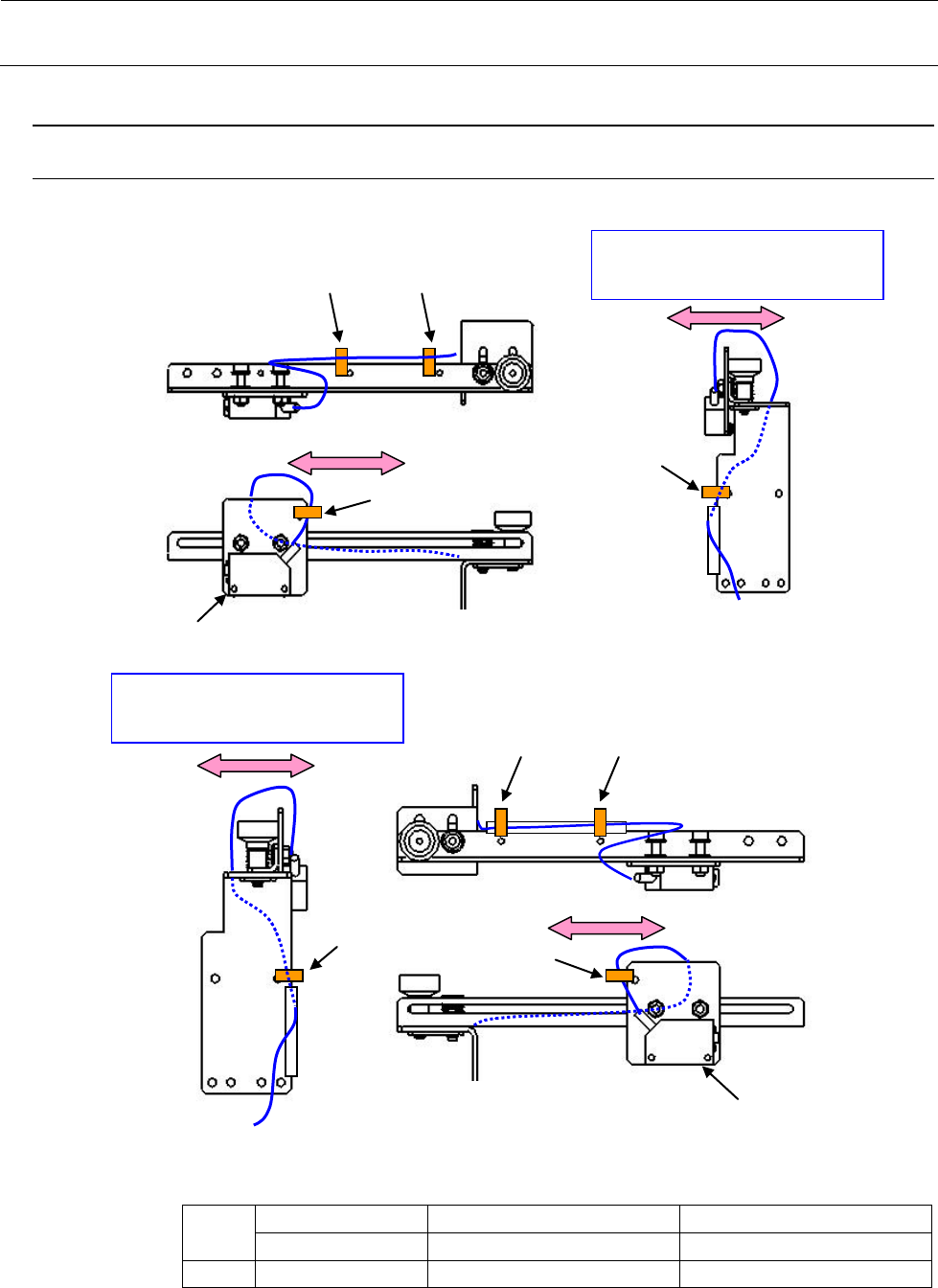

图 5-6-1-1 身前基准：左侧传感器
图 5-6-1-2 右侧传感器
①
40129046 LEFT_SENSOR_ASM 涂满连接器标记 65
40129046 RIGHT SENSOR ASM 涂满连接器标记 72
② EA9500B0000 CABLE_BAND
调整传感器灵敏度时，请参照 JM-100_QA 表 E06_传送传感器的设置（LEFT_RIGHT）进行调整。
如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
② ②
②
②
把活动部朝箭头方向移动后，
电缆应有余量。
② ②
②
②
把活动部朝箭头方向移动后，
电缆应有余量。
①
①
5-8
维修调整要领书
5-7
WAIT/STOP/C-OUT 传感器的更换
5-7-1
WAIT 传感器的更换
WAIT 传感器根据流动方向按下图所示装配。

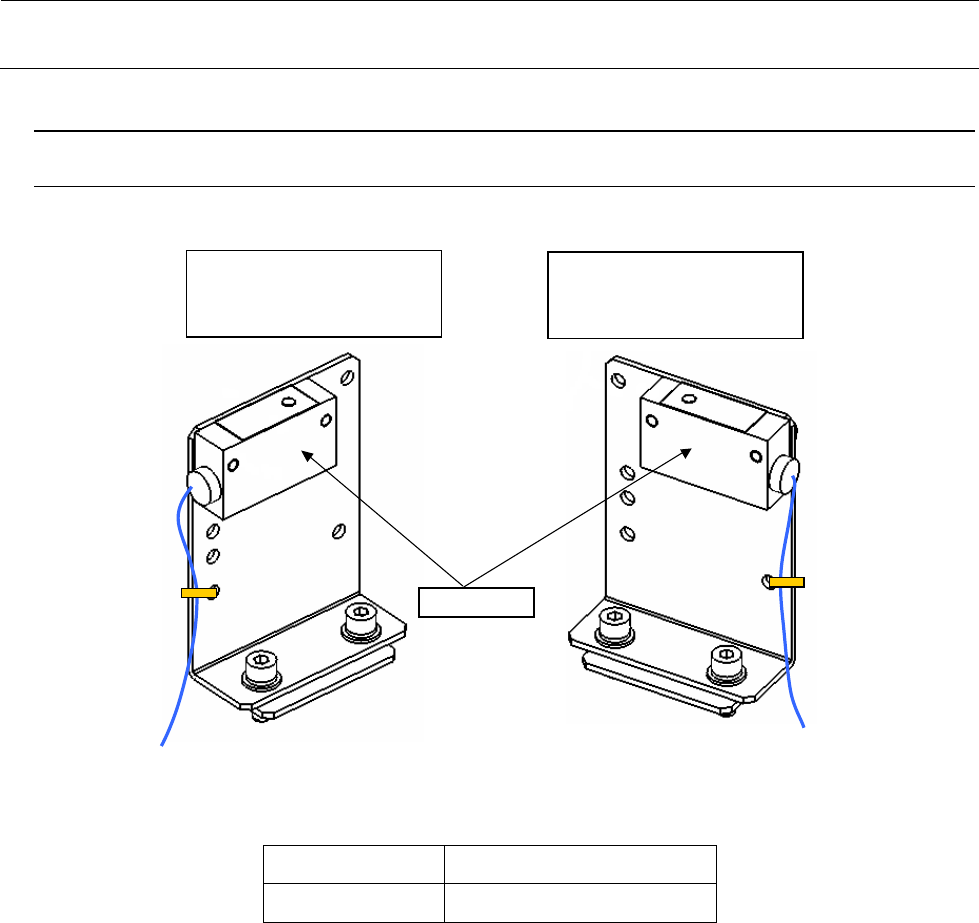

图 5-7-1-1 WAIT 传感器
40205760 WAIT SENSOR
SL4031091SC SCREW M3×L12
WAIT
传感器
身前基准:左→右
身前基准:右→左
5-9
维修调整要领书
5-7-2
STOP/C-OUT 传感器的更换
1） 拆下①螺丝，卸下②STOP 传感器。
2） 拆下③螺丝，卸下④CO 传感器托架。
3） 拆下①螺丝，从④CO 传感器托架上卸下⑤C-OUT 传感器。
4） 更换各传感器。
① SL4031091SC SCREW M3×L12
② 40205760 STOP SENSOR ASM
③ SL6030692TN SCREW M3×L6
④ 40113940 CO_SENSOR_BR
⑤ 40205760 C.OUT SENSOR ASM
5） 按图 5-7-2-2 所示对电缆进行配线。
图 5-7-2-2
①、②
③
④
③、⑤
图 5-7-2-1
5-10
