维修调整要领书
5-7-2

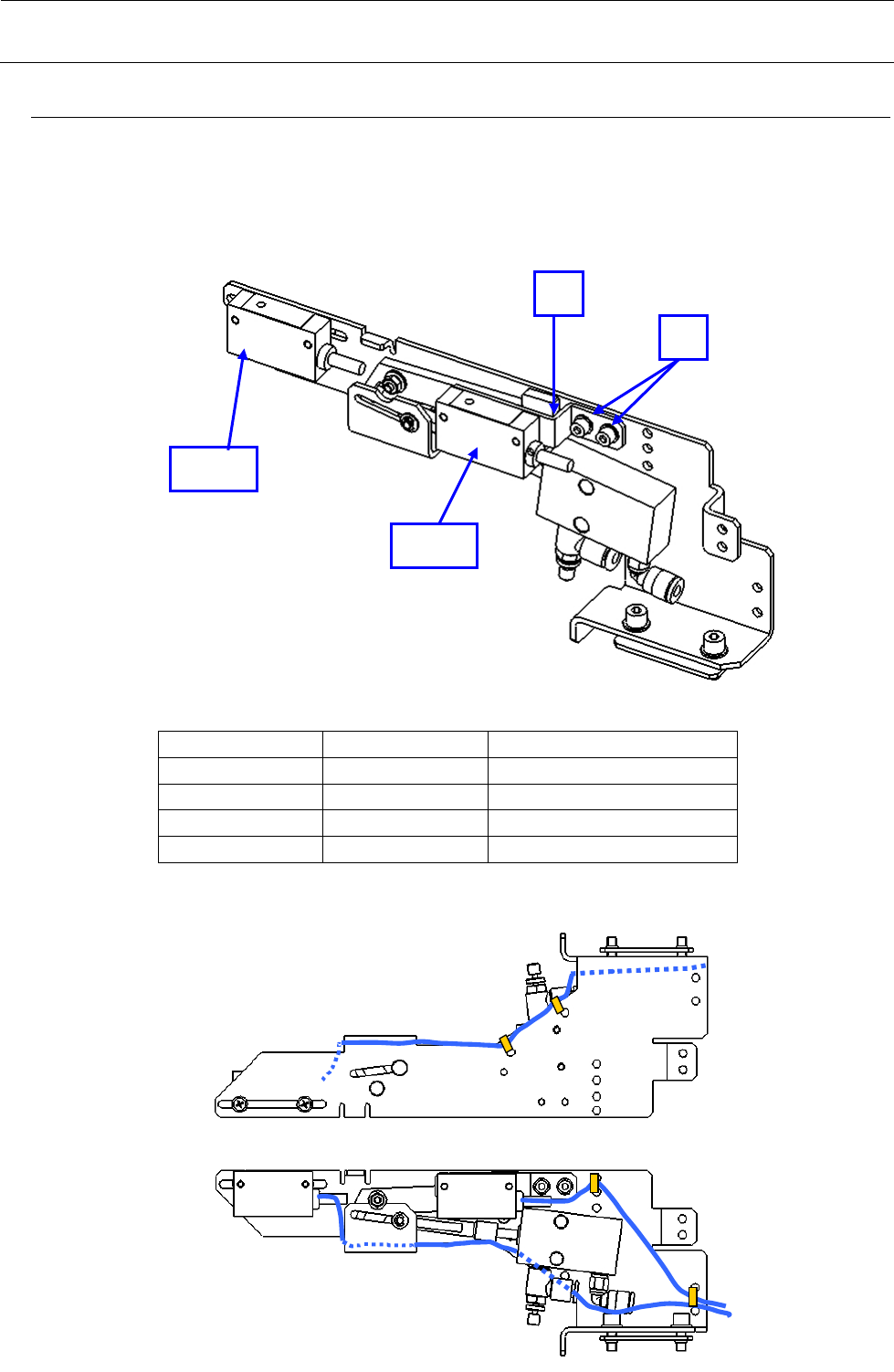

STOP/C-OUT 传感器的更换
1） 拆下①螺丝，卸下②STOP 传感器。
2） 拆下③螺丝，卸下④CO 传感器托架。
3） 拆下①螺丝，从④CO 传感器托架上卸下⑤C-OUT 传感器。
4） 更换各传感器。
① SL4031091SC SCREW M3×L12
② 40205760 STOP SENSOR ASM
③ SL6030692TN SCREW M3×L6
④ 40113940 CO_SENSOR_BR
⑤ 40205760 C.OUT SENSOR ASM
5） 按图 5-7-2-2 所示对电缆进行配线。
图 5-7-2-2
①、②
③
④
③、⑤
图 5-7-2-1
5-10
维修调整要领书
5-7-3
WAIT/STOP/C-OUT 传感器的更换（弯脚固定单元选项）
（1）光纤装配到放大器中
1） 请抬起放大器装置上部的杠杆。
2） 请将光纤牢牢地插入放大器装置的深部，揿下杠杆。
注） 装配时请不要搞错投光侧和受光侧。
图 5-7-3-1 光纤的放大器

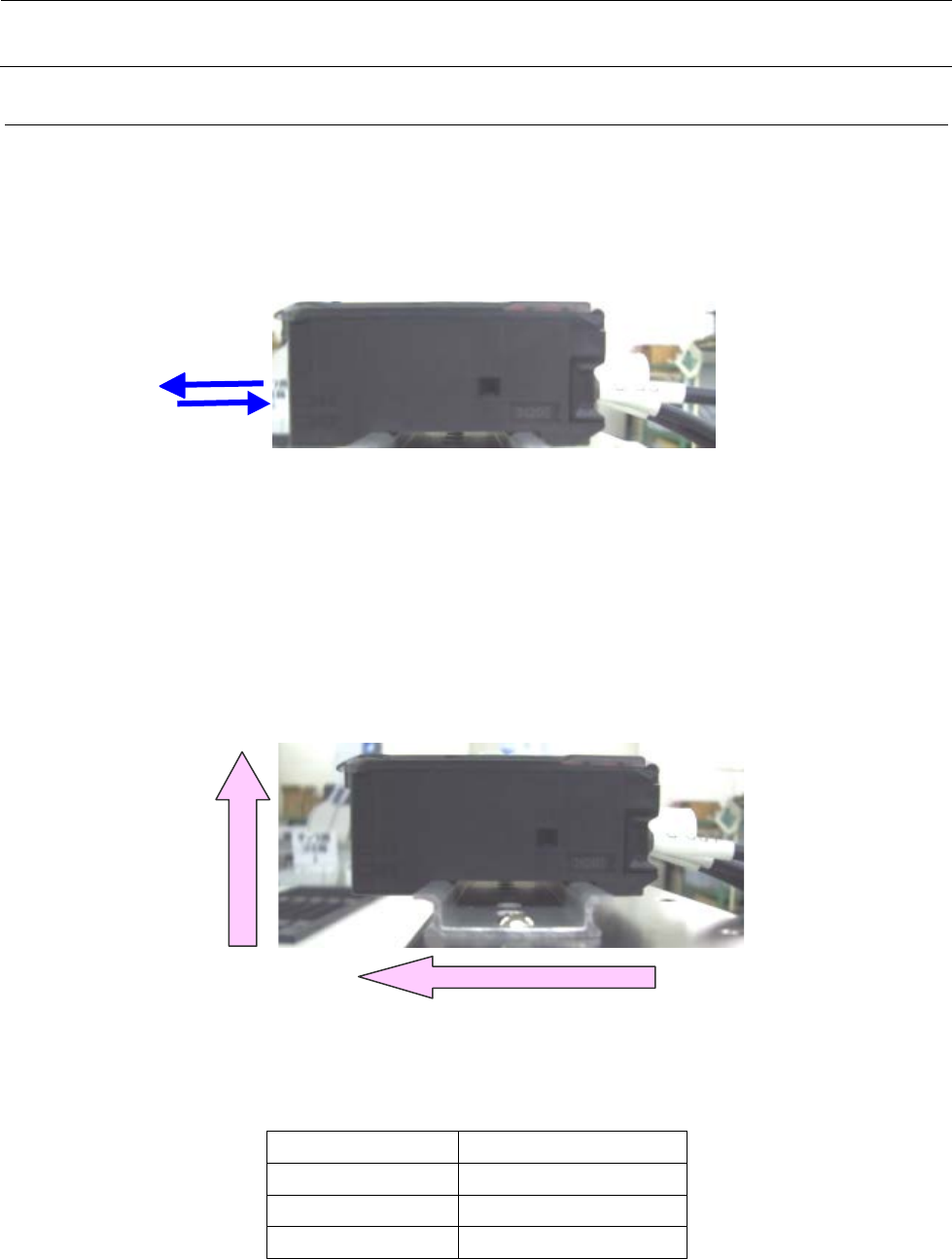

（2）放大器装置的拆卸和安装
1） 将放大器装置推入光纤插入侧。
2） 推入后把光纤插入侧抬起就可卸下放大器。
3） 安装时，将电缆侧的卡爪挂在 DIN 轨道上，把光纤插入侧向下方推入。
4） 放大器装置的安装順序请参照图 5-7-3-2。
图 5-7-3-2 放大器装置的拆卸和安装
表 5-7-3-1 放大器装置货号
放大器装置 货号
WAIT 用 40181868
STOP 用 40181868
C-OUT 用 40181868
投光
受光
①
②
5-11
维修调整要领书

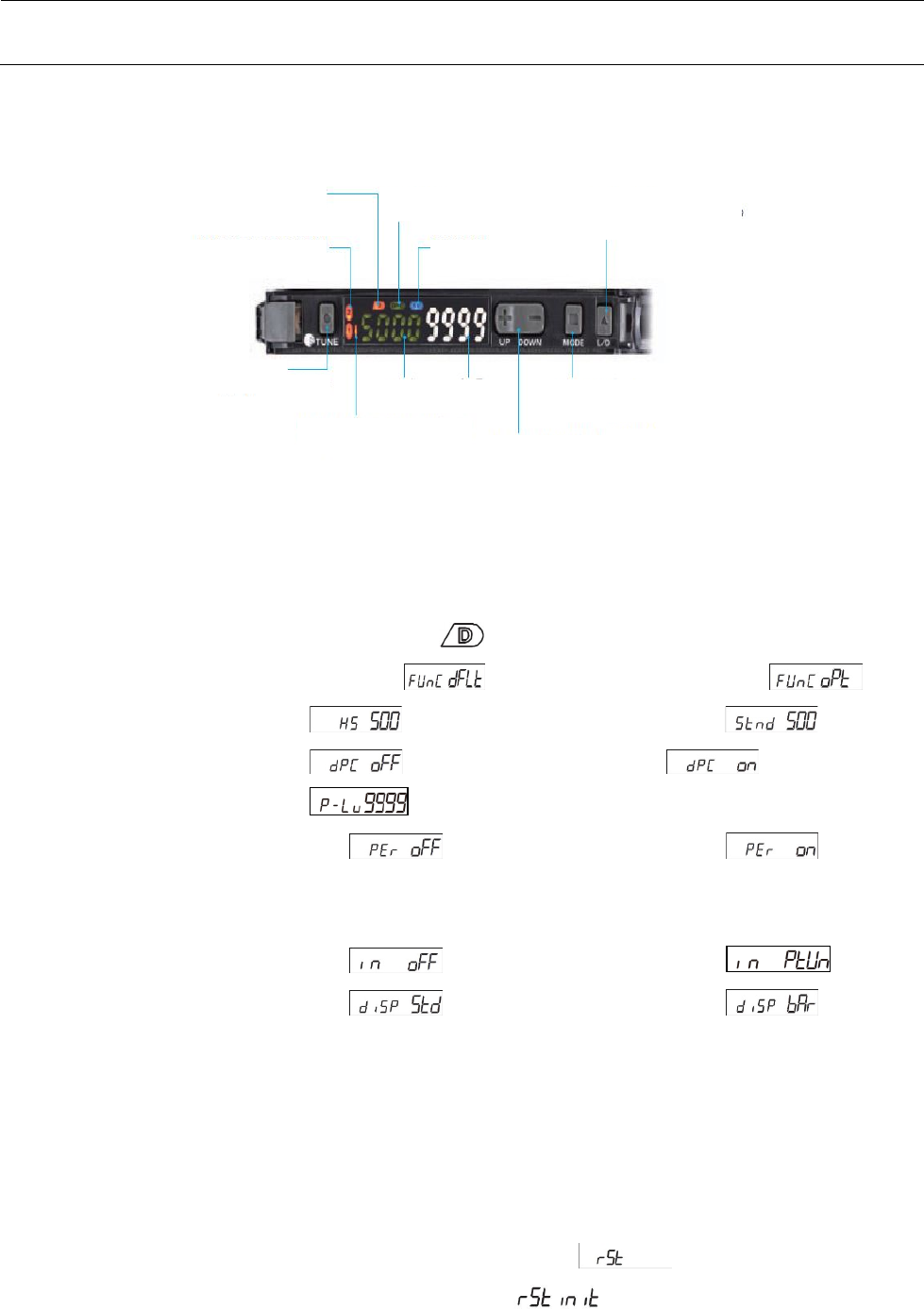

（3）放大器装置的增益调整
更换放大器、光纤后，请按以下步骤进行调整。
[L/D 显示灯]
显示入光时
ON(L)/
遮光时 ON(D)
的
设置状态
[OUT1 显示灯/OUT2 显示灯]
OUT1
、
OUT2 的输出 ON 时亮灯
[DPC 显示灯]
动态功率控制功能有效时亮灯
[ST 显示灯]
执行智能调谐时亮灯
[△L/D 按钮]
入光时 ON(L)/遮光时 ON(D)
的切换
[S.TUNE 按钮]
执行智能调谐
阈值
绿色数显
受光量
白色数显
[＋－UP/DOWN 按钮]
实施阈值的微调或设置参数的变更
[□MODE 按钮]
检测模式/设置模式的切换
OUT1/2 的切换
[OUT1 选择显示灯/OUT2 选择显示灯]
已选择的输出通道亮灯
图 5-7-3-3 放大器装置显示部
1） 使传送装置的进深（基板宽度）为最大。
2） 按下 L/D 按钮，将 [L/D 显示灯] 设置为
。
3） 按下[MODE 按钮]3 秒钟以上，设置为
，按下[UP/DOWN 按钮]，设置为 。
4） 按下[MODE 按钮]，设置为
，按下[UP/DOWN 按钮] OW，设置为 。
5） 按下[MODE 按钮]，设置为
，按下[UP/DN 按钮]，设置为 。
6） 按下[MODE 按钮]，设置为
，按下[UP/DONW 按钮]，设置为“1000”。
7） 按下几次[MODE 按钮]，设置为
，按下[UP/DONW 按钮]，设置为 。
接着按下[MODE 按钮]，用[UP／DOWN 按钮]将值设置为“-80P”。
※请在[OUT1 选择显示灯]亮灯的状态下实施。
8） 按下几次[MODE 按钮]，设置为 ，按下[UP/DONW 按钮]，设置为 。
9） 按下几次[MODE 按钮]，设置为
，按下[UP/DONW 按钮]，设置为 。
10） 按下[MODE 按钮]3 秒钟以上，显示“|||||||| ||||||||”。
11） 按下[S.TUNE 按钮]、[DPC 显示灯]1 秒钟以上，确认[ST 显示灯]亮灯。
要使放大器装置设置初始化时，请按以下步骤进行。
1） 同时按下[L／D 按钮]和[S.TUNE 按钮]3 秒钟以上，设置为
。
2） 按下[MODE 按钮]，按下[UP/DOWN 按钮] ，设置为
。
3） 按下[MODE 按钮]。
