维修调整要领书 5- 10 - 2 支撑台驱动用同步皮带的张力调整 调整同步皮带张力时，拧松 ① 编码器组件的固定螺丝， 按照箭头方向移动，向由尼塔公司制的音波式 皮带张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值 。 音波式皮带张力计输入值 Weight ＝ 2.5 Width ＝ 9.0 Span ＝ 261 规格值 45N±5N 图 5- 10 -2 -1 ① 測定位置 测定位置 5- 17
维修调整要领书
5-10-1
转矩架和支撑台马达的间隙
转矩架组件和支撑台马达之间的间隙为 1.1mm。
图 5-10-1-1 马达和转矩架
5-16
维修调整要领书
5-10-2

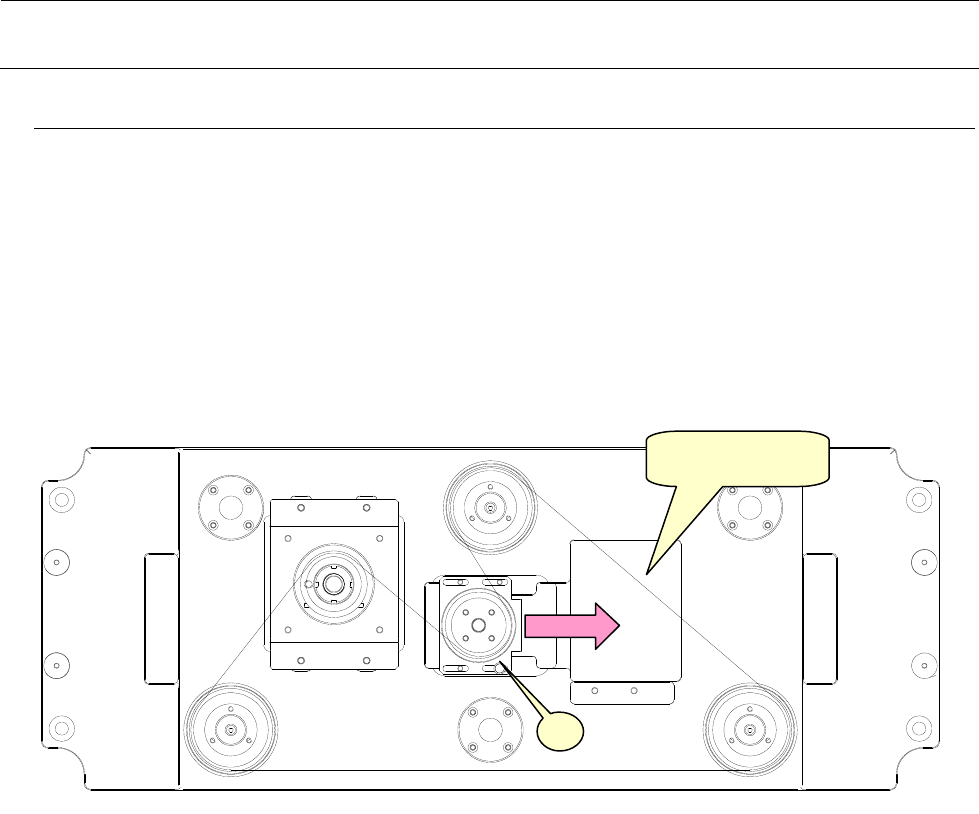

支撑台驱动用同步皮带的张力调整
调整同步皮带张力时，拧松①编码器组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式
皮带张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值。
音波式皮带张力计输入值 Weight＝2.5
Width＝9.0
Span＝261
规格值 45N±5N
图 5-10-2-1
①
測定位置
测定位置
5-17
维修调整要领书
5-10-3
支撑台的平面调整

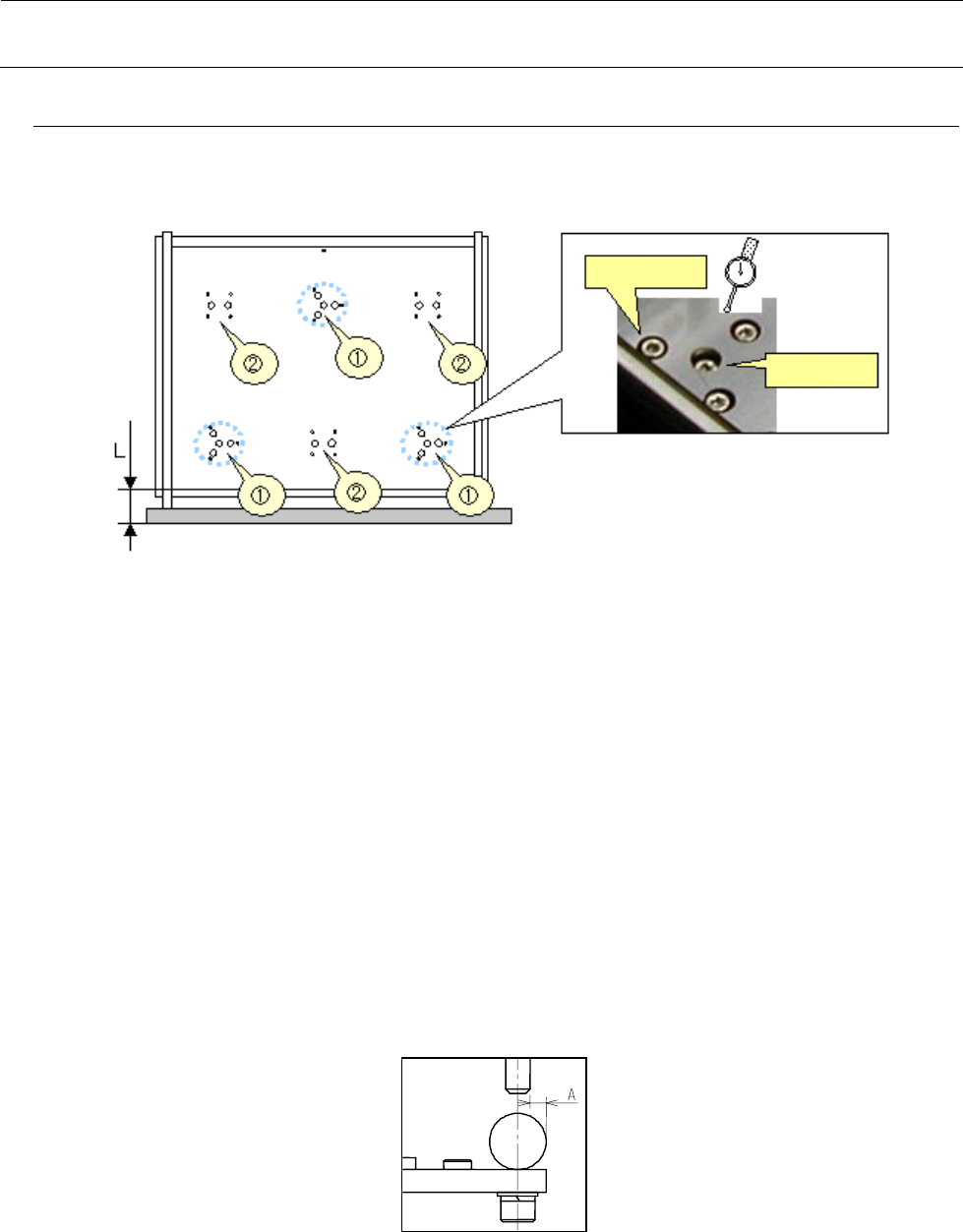

调整支撑台的平面度时，把测定仪器安装到贴装头的 OCC 摄像机支架，测定下列圆标记中央附近的
值，把 3 部位的差调整在 0.02mm 以内。
图 5-10-3-1 测定地方和调整用螺钉
<调整方法>
1） 将支撑台初步固定在①部分。固定的力度是即使让工作台上升滚珠螺杆也不旋转的程度。此时，
装配的要求是 L 尺寸符合以下值。
27.0mm±0.5mm
2） 请使用[手动控制]→[传送控制]，将支撑台置于-27mm 的位置。
3） 以 3 个计测点中最低的地方为基准，将调整螺钉向下降方向（螺钉旋紧的方向）转，调整到 3 个
测定点的差在 0.02mm 以内。
※ 如果将固定滚珠丝杠的 3 颗螺钉（调整螺钉周围的螺钉）全部松开，则 BU 台有下降的可能，
所以用调整螺钉调整后，请先临时固定一下。
※ 调整后，请确认轨道导轴与侧梁的中心是一致的（尺寸 A 为 1mm±0.5）。
图 5-10-3-2 轨道导轴与侧梁
固定螺钉
调整螺钉
5-18
