维修调整要领书 11 - 3 11-2 电气装置单元 11-2-1 电气装置单元 A 电气装置单元 A 实际安装在底座框架的装置后面。 图 1 1-2-1-1-1 ～图 1 1-2-1-1-2 、图 1 1-2-1-2-1 ～图 1 1-2-1-2- 2 为 外观图，图 1 1-2- 1-1-3 、图 1 1-2-1-2-3 为构成图。 图 1 1-2-1-1-4 、图 1 1-2-1-2-4 为电气装置单元 A 连接图。 电气设备单元…

100%1 / 280
维修调整要领书
11-2

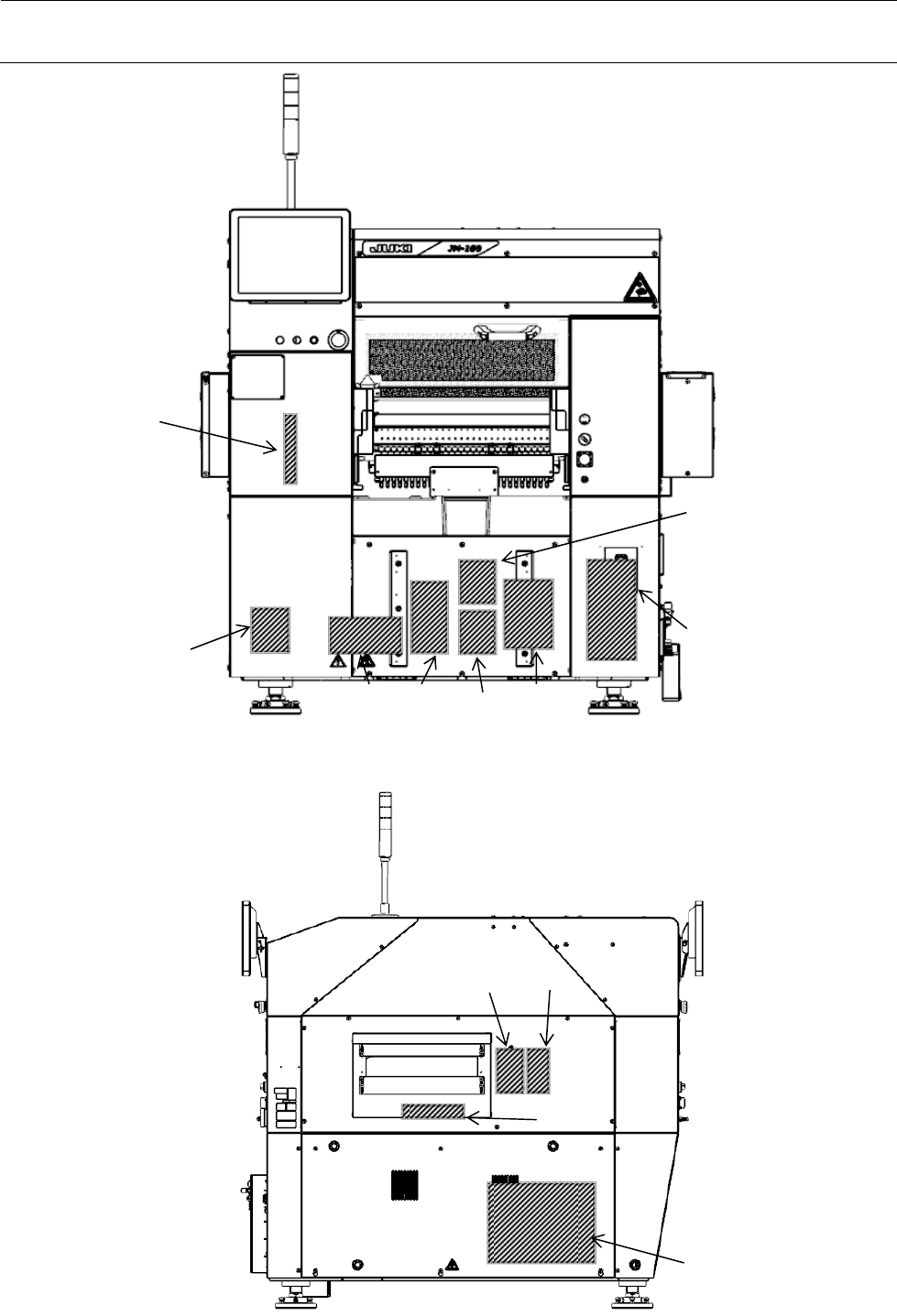

图 11-1-2 背面图
图 11-1-3 侧面图
17
20
11,12
13
10
14
18
23
16
21
28
27
维修调整要领书
11-3
11-2 电气装置单元
11-2-1 电气装置单元 A
电气装置单元 A 实际安装在底座框架的装置后面。
图 11-2-1-1-1～图 11-2-1-1-2、图 11-2-1-2-1～图 11-2-1-2-2 为外观图，图 11-2-1-1-3、图 11-2-1-2-3
为构成图。
图 11-2-1-1-4、图 11-2-1-2-4 为电气装置单元 A 连接图。
电气设备单元 A，控制用继电器，导体，电路保护器，各单元（包括控制单元，电气设备单元 B，XY
驱动器，ATX 电源，等）供给 AC 电源。
11-2-1-1 电气装置单元 A (ST) 构成

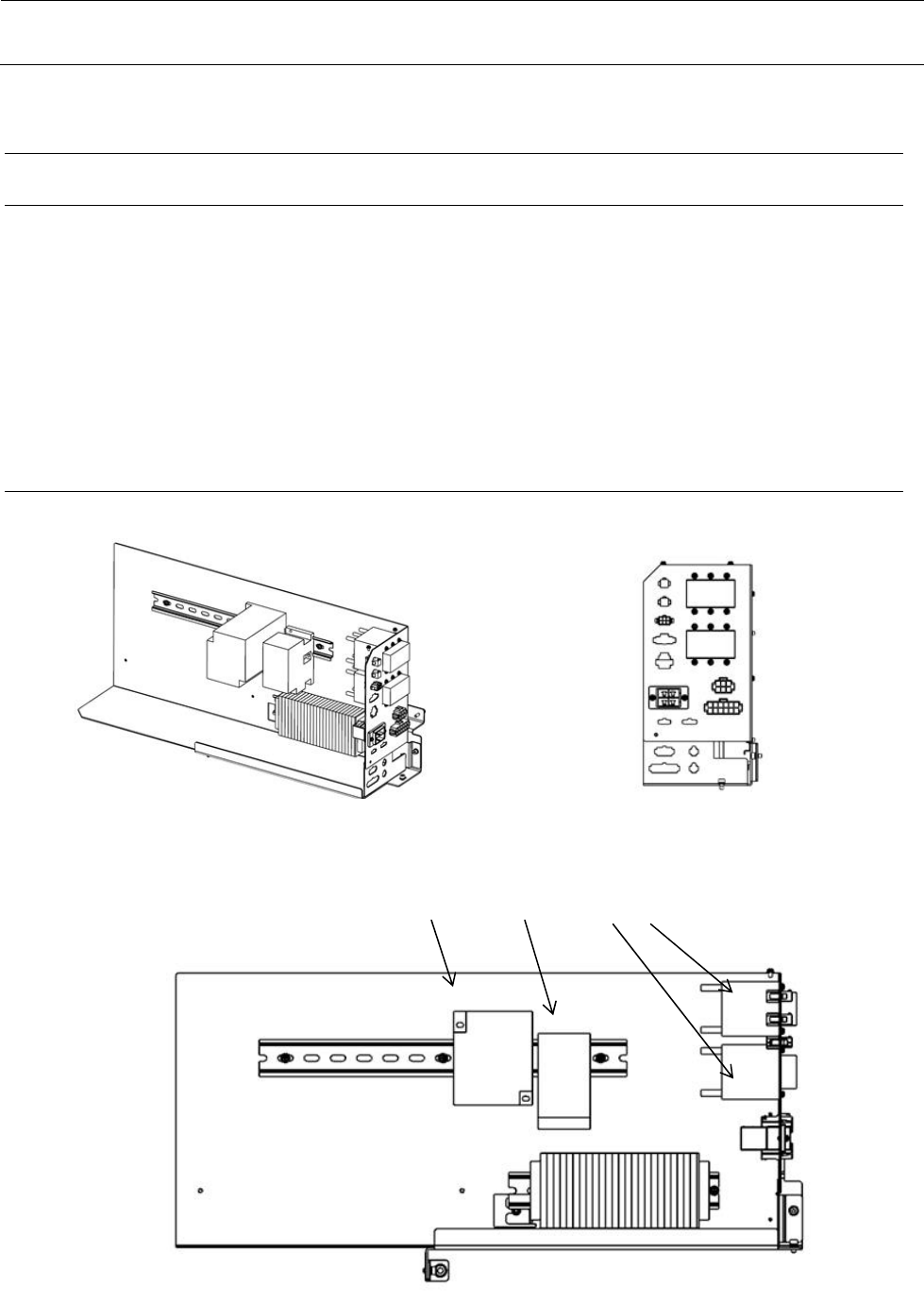

图 11-2-1-1-3 电气装置单元 A (ST)
图 11-2-1-1-2 电气装置单元 A (ST) 的正面图图 11-2-1-1-1 电气装置单元 A (ST) 的外观
1
2
3
4
维修调整要领书
11-4
表 11-2-1-1-1 电气装置单元 A (ST) ＜零件清单＞
No.
JUKI 品号 零件名 零件数 位置 备注
1 HA006510000 CIRCUIT PROTECTOR (3OA) 1 CP1
2 HA00651000A CIRCUIT PROTECTOR (10A) 1 CP2
3 HA006300000 MAGNETIC CONTACTOR 1 K1
4 HA006190000 MAGNETIC CONTACTOR 1 K2&TH
5
6
7
8
9
10
11
