维修调整要领书 11 - 7 表 1 1-2-1-2-1 电气装置单元 A ( EN ) ＜零件清单＞ No. JUKI 品号 零件名 零件数 位置 备注 1 HA006510000 CIRCUIT PROTECT OR (30A) 1 CP1 2 HA00651000A CIRCUIT PROTECT OR (10A) 1 CP2 3 HA006300000 MAGNETIC CONT ACT OR 1 K1 4 HA00619000…
维修调整要领书
11-6
11-2-1-2 电气装置单元 A (EN) 构成
图 11-2-1-2-3 电气装置单元 A (EN) 的外观图
图 11-2-1-2-2 电气装置单元 A (EN) 的正面图图 11-2-1-2-1 电气装置单元 A (EN) 的外观
1
2
3
4
5
5
6 7
维修调整要领书
11-7
表 11-2-1-2-1 电气装置单元 A (EN) ＜零件清单＞
No.
JUKI 品号 零件名 零件数 位置 备注
1 HA006510000 CIRCUIT PROTECTOR (30A) 1 CP1
2 HA00651000A CIRCUIT PROTECTOR (10A) 1 CP2
3 HA006300000 MAGNETIC CONTACTOR 1 K1
4 HA006190000 MAGNETIC CONTACTOR 1 K2&TH
5 HA006300000 MAGNETIC CONTACTOR 2 K1, K3
6 HB001580000 SAFETY RELAY 1 RL1
7 HB001390000 RELAY 7
K4～K10
8
9
10
11
维修调整要领书
11-8

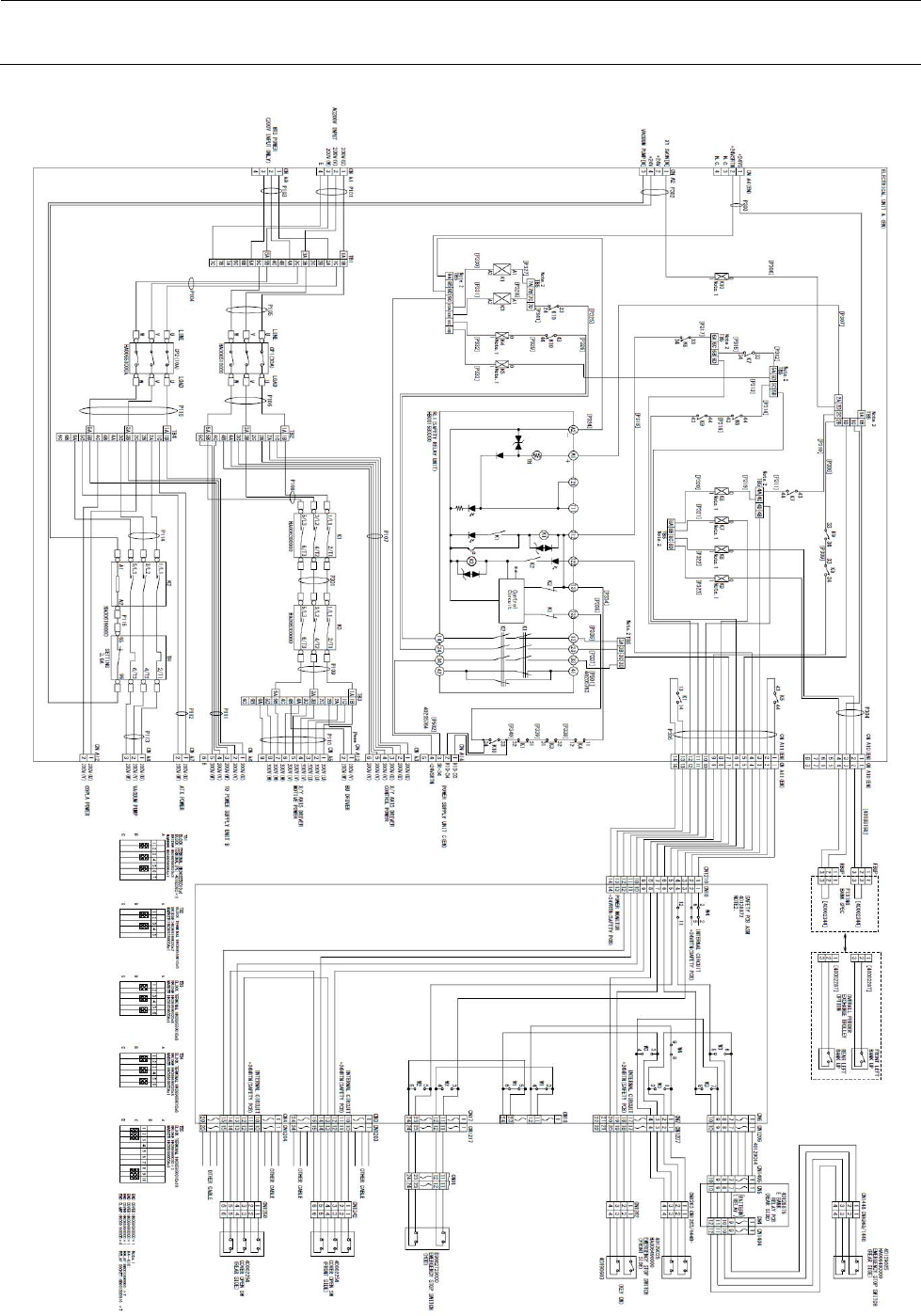

图 11-2-1-2-4 PSU A WIRING DIAGRAM [EN]
