维修调整要领书 1 1-26 11-3 控制单元 控制单元的基板配置图如图 1 1-3-1 所示。 注 1. 仅在弯脚固定单元选项时安装 图 1 1-3-1 基板配置图 CPU BOARD 40205765 8-PORT COM BOARD 40135433 IO CONTROL PCB ASM 40128871 POSITION BOARD 40196265 (XYZT 用) POSITION BOARD 40196265 (弯脚固定…
维修调整要领书
11-25
图 11-2-3-2-4 PSU C WIRING DIAGRAM [EN]
维修调整要领书
11-26
11-3 控制单元

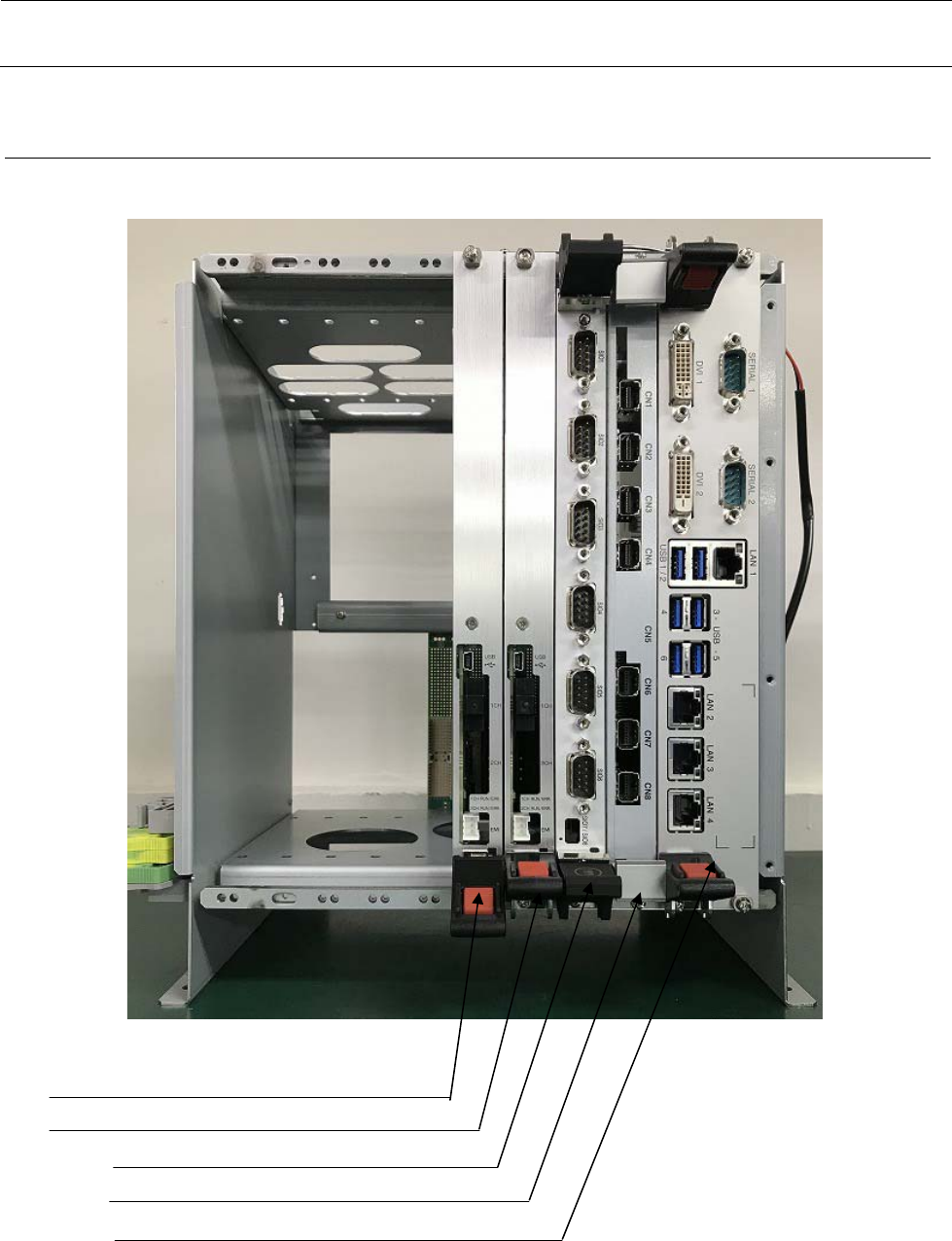

控制单元的基板配置图如图 11-3-1 所示。
注 1. 仅在弯脚固定单元选项时安装
图 11-3-1 基板配置图
CPU BOARD 40205765
8-PORT COM BOARD 40135433
IO CONTROL PCB ASM 40128871
POSITION BOARD 40196265 (XYZT 用)
POSITION BOARD 40196265
(弯脚固定单元用) 注 1
维修调整要领书
11-27
11-3-1 CPU BOARD (40205765)
【功能】
此基板控制整个装置。通过 CompactPCI（简称 cPCI）总线连接其他基板。
另外通过本基板的 EtherNET 端口，与激光传感器 LNC12O 进行通信。
此基板上装备有 SOLID STATE DRIVE 16GB（以下简称为 SSD）。
本 SSD 写入了包括装置的操作系统的所有软件。因此仅更换 CPU 基板时，请从当前的 CPU BOARD
中拆下 SSD，装入新的 CPU BOARD 中。
更换之后，由于网络适配器的驱动程序被初始化，所以要从新进行设置。
【更换电池】
为保存 BIOS 设定，在 CPU 基板上有后备电池。
电池请 5 年左右更换一次。
