维修调整要领书
11-35
11-3-2 IO CONTROL PCB ASM (40128871)
【功能】
IO CONTROL 基板通过串行通信与配置在装置内的相邻各单元的控制基板进行通信。本基板以
32Bit/33MHz cPCI 总线连接,除了图像处理及运动控制等从 CPU 板直接控制的以外,其他都由
此基板连接进行处理。
本基板上没有安装 CPU 等,是由非智能 IO 构成。
MS 参数的备份数据保存在本基板上安装的 Flash ROM 内。
【开关的设定】
DIP 开关已在交纳时设定好了。
本开关是功能改版用的开关,请保持出厂状态使用即可。
LED 灯显示的意思】
LD1[ER] 检测出紧急停止时,红灯点亮。紧急停止解除后会熄灭。
LD2[CV_OP] 检测出护罩打开时,红灯点亮。护罩关闭即熄灭。
LD3[LIMIT] 检测出 XY 轴上的限位时,红灯点亮。限位解除即熄灭。
LD4[INT] 检测出因装置内的中断原因(紧急停止、护罩打开、限位、送料器浮动等),红
灯点亮。中断原因解除即熄灭。
LD5[F1 LINK] 主机软件起动时,在与 SAFETY 基板通信连接完成时会点亮。
如果不亮,可能 IO CONTROL 基板与 SAFETY 基板之间的连接用电缆或
SAFETY 基板有问题。
LD6[F2 LINK] 主机软件起动时,前侧 HEAD MAIN 基板与通信连接完成时会点亮。
如果不亮,可能 IO CONTROL 板与前侧 HEAD MAIN 基板之间的连接用电
缆或 HEAD MAIN 基板有问题。
LD7[F3 LINK] 主机软件起动时,前侧 CONVEYOR 基板与通信连接完成时会点亮。
如果不亮,可能 IO CONTROL 基板与前侧 CONVEYOR 基板之间的连接用电
缆或 CONVEYOR 基板有问题。
LD8[F4 LINK
] 主机软件起动时,前侧 BANK RELAY 基板与通信连接完成时会点亮。
如果不亮,可能 IO CONTROL 基板与前侧 BANK RELAY 基板之间的连接用电
缆或 BANK RELAY 基板有问题。
LD1O [R2 LINK] 主机软件起动时,后侧 HEAD MAIN 基板与通信连接完成时会点亮。
如果不亮,可能 IO CONTROL 板与后侧 HEAD MAIN 基板之间的连接用电
缆或 HEAD MAIN 基板有问题。
LD12[R4 LINK] 主机软件起动时,后侧 BANK RELAY 基板与通信连接完成时会点亮。
如果不亮,可能 IO CONTROL 基板与后侧 BANK RELAY 基板之间的连接用电
缆或 BANK RELAY 基板有问题。
维修调整要领书
11-36
11-3-3 POSITION BOARD (40196265)
【功能】
POSITION BOARD 是经由配备有三菱电机㈱制造的高速光通信网络的 SSCNET/H对应控制伺
服马达 cPCI 总线的基板。1 块基板最多可控制 20 个轴的伺服马达。
POSITION BOARD 与各伺服放大器之间,通过光纤进行数据链的连接。
安装弯脚固定单元选项时,POSITION BOARD 增添1块。
CPU BOARD 软件接受指令,控制 X/Y/Z/θ/CX/CY/CC/CT/CZ 轴伺服马达。
进行各轴的原点传感器及限位传感器及原点检测。
进行伺服警告的检测。
进行紧急停止开关的检测、根据紧急停止指令使 X/Y/Z/θ/CX/CY/CC/CT/CZ 轴停止。
【开关的设定】

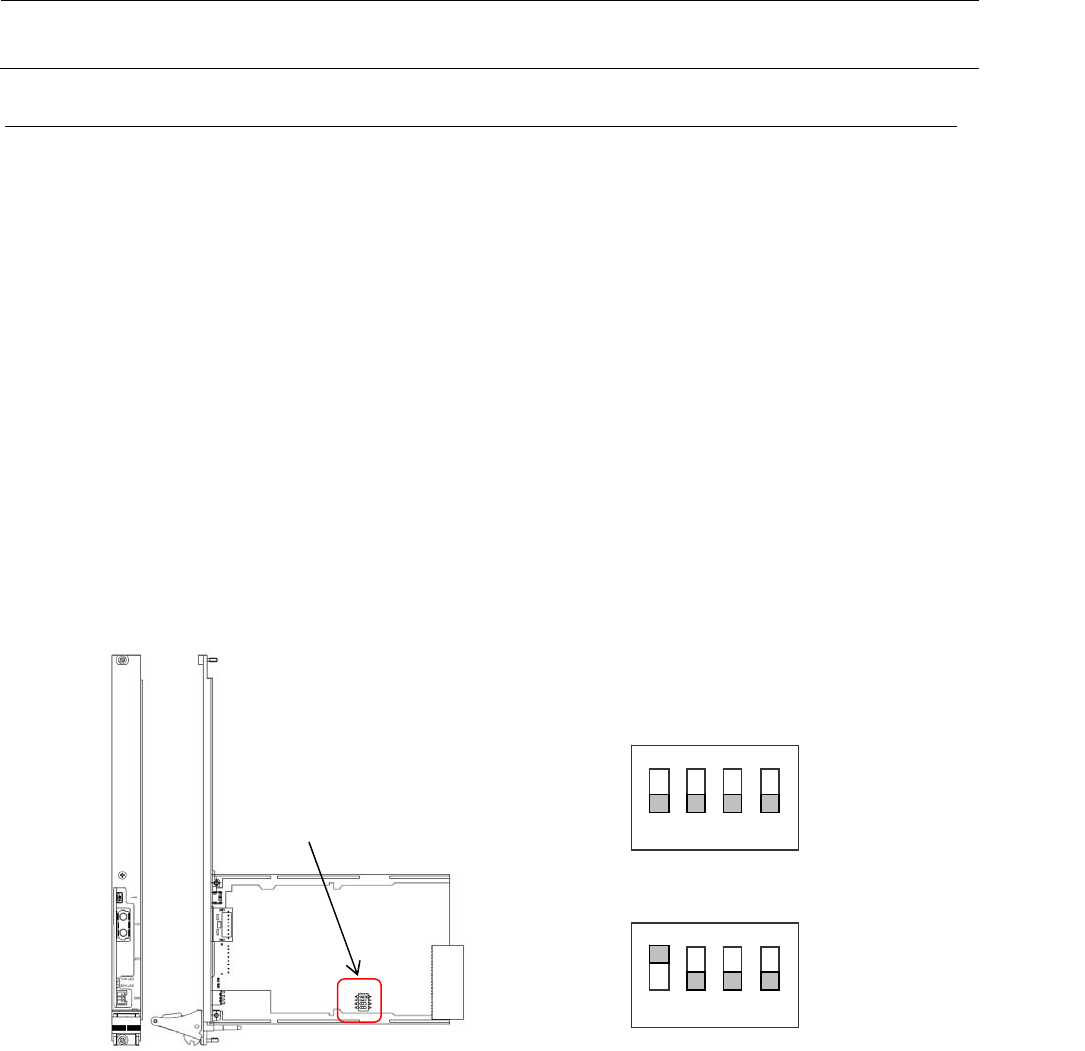

开关(SW1)的设置根据要更换之处的 POSITION BOARD 而不同。
(■部表示开关的位置。
LED 灯的意思】
显示动作的 LED(绿):接通电源时亮灯、系统起动时闪烁、电源切断时熄灭
显示错误的 LED(红):显示错误、通常时熄灭、发生错误时点亮
【更换后的调整项目】
无特别项目。
用于 XYZT POSITION BOARD
SW1 设置
用于弯脚固定单元的 POSITION
BOARD SW1 设置
SW1
2
ON
3 4
2
ON
3 4
维修调整要领书
11-37
11-3-4 SUPERIMPOSE BOARD (40197864)
【功能】
SUPERIMPOSE BOARD 是用于
将摄像机拍摄的图像显示在 Windows
面里(叠加)进行图像处理的基板。
CPU BOARD 通过 RS-232C 进行控
制。
控制功能不仅将图像显示在画面里,还可
切换图像的信号、取得触控面板控制信号
CH 切换(/后监视器切换)
DIP 开关类的设定】
SUPERIMPOSE BOARD 上没有 DIP
关。
LED 显示的意思】
LED1(绿灯亮) 电源接通(+12V)
LED2(绿灯亮) 电源输出中(监视器 1)
LED3(绿灯亮) 电源输出中(监视器 2)
LED4 DVI 信号输入中(绿灯亮)
:无 DVI 信号(绿灯闪)
LED5 NTSC1 输入中(绿灯亮)
:无 NTSC1 信号(绿灯闪)
LED6 NTSC2 输入中(绿灯亮)
:无 NTSC2 信号(绿灯闪)
【更换后的调整项目】
没有特别调整项目。

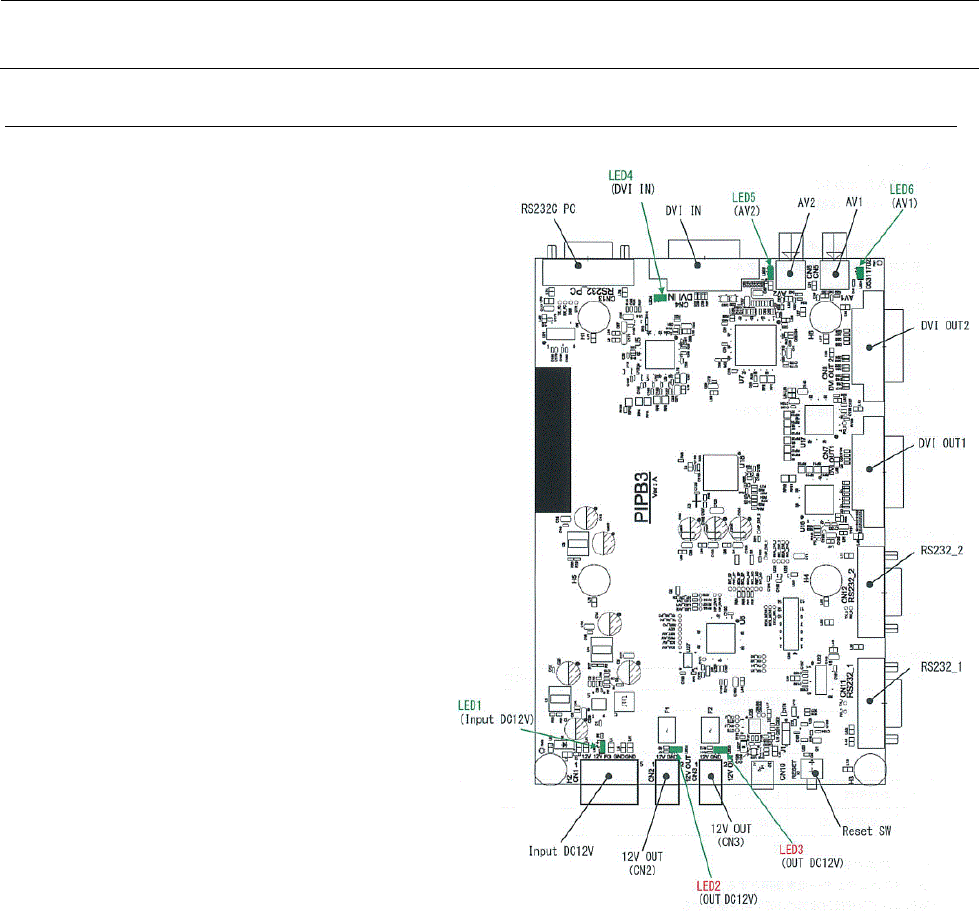

元件配置:
