11-6 XY 驱动器单元
XY 单元由驱动 X 轴马达的 X 轴用放大器及驱动 Y 轴线性马达的 Y 轴放大器构成。
11-6-1 XY 单元的构成
X轴
40129652
YL 轴
40129654
YR 轴
40129654
维修调整要领书
11-41
11-6-2 更换 XY 驱动器后的调整项目
更换伺服放大器时，必须用各轴的伺服放大器旋转型开关（SW1）选择设定轴。
请打开伺服放大器前面上的罩子，将轴选择用旋转型开关(SW1)的箭头旋转指向以下设定值。
请确认 DIP 开关（SW2）处于 OFF 状态。
调整后，请开关一次主机电源，之后重新启动。
注．更换伺服放大器后，首次起动主机时，请勿进行返回原点。

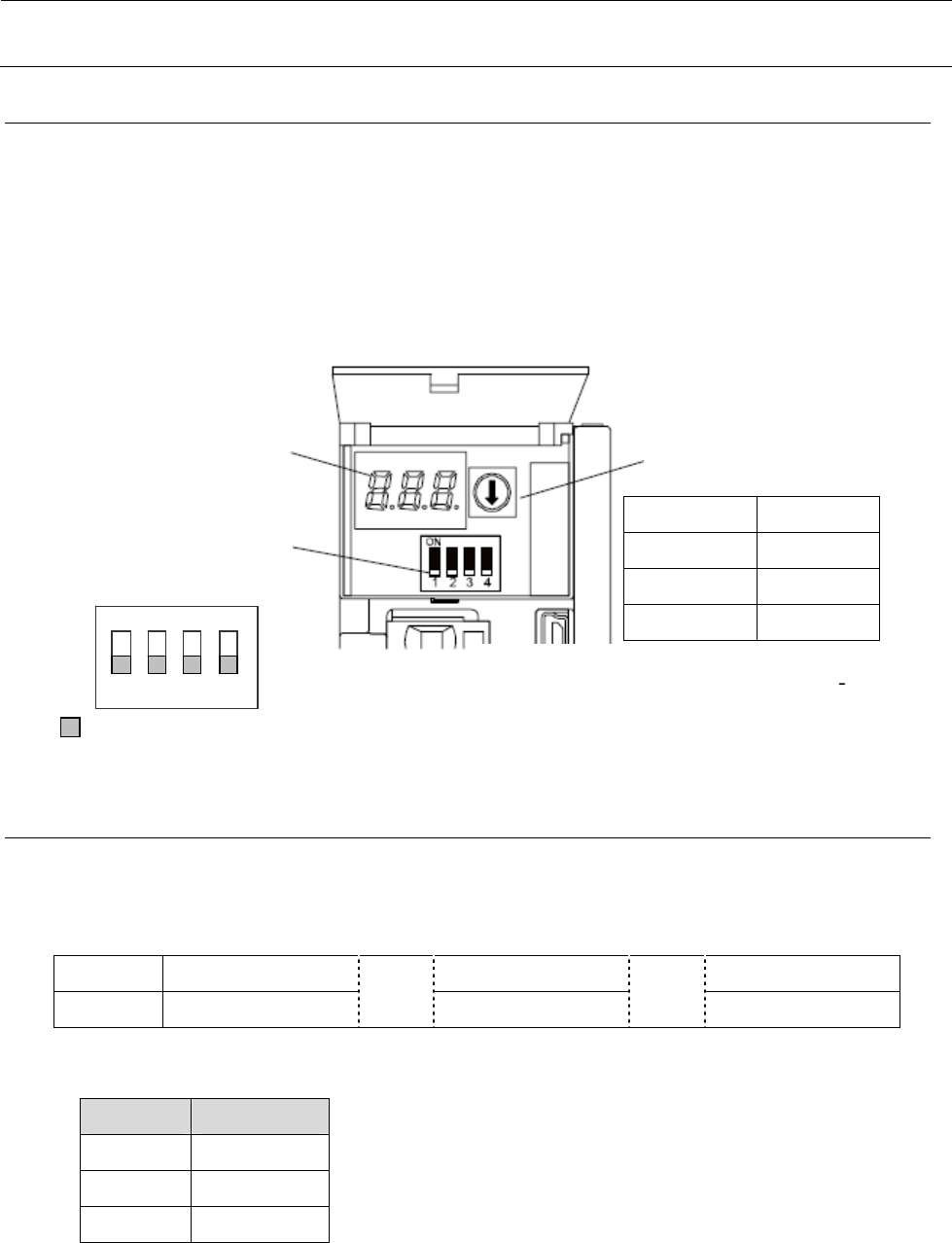

11-6-3 XY 伺服放大器的显示
在 XY 伺服放大器的正面装备有显示状态的 7 段 LED。
通常显示如下所示。
显示 Ab
→
C＃
→
d＃
内容 正在初始化 伺服关闭 伺服打开
＊ ＃显示轴编号
轴 轴编号＃
YL 轴 01
YR 轴 02
X 轴 03
部分为开关的设定部
2
ON
１
3 4
3位7段LED
控制轴设定开关（SW2）
轴选择选转型开关(SW1)
显示部分的外罩内部
伺服放大器 SW 设定值
YL 0
YR 1
X 2
维修调整要领书
11-42
11-7 Z,T 单元
Z 单元由驱动 Head 的 Z 轴的 AC 伺服放大器构成。
T 单元由驱动 Head 的 T 轴的 AC 伺服放大器构成。
Z 用的伺服放大器是在 1 块基板上可驱动 3 个轴的 3 轴一体型伺服放大器。伺服放大器基板安装在 Head
单元上。安装数量相同，均安装 3 个。
T 用的伺服放大器是在 1 块基板上可驱动 4 个轴的 4 轴一体型伺服放大器。伺服放大器基板安装在 Head
单元上。安装数量相同，均安装 1 个。
