11-8-4 其他传感器/电磁阀/束线组列表
使用的传感器/电磁阀及其他束线，如表 11-8-4-1 传感器/电磁阀/束线列表所示。
表 11-8-4-1 传感器/电磁阀/束线列表
对象电缆 连接位置
适用规格/备注
品号 品名 连接位置 接口编号
40129046 SIDE SENSOR CABLE ASM 40205742 CN1065
40129042
A
WC/BU ORG SENSOR CABLE ASM
40129080
A
IR(N) SENSOR CABLE ASM 40129256 CN1079
40129046 SIDE SENSOR CABLE ASM 40182338 CN1072
40161237 BU PIN RECEIVE SENS ASM
40182339
CN444
A
WC 选项
40161236 BU PIN EMISSION SENS ASM CN443
A
WC 选项
40205760 WAIT STOP COUT SENS ASM
40205740
COUT
STOP
40205760 WAIT STOP COUT SENS ASM
40205760 WAIT STOP COUT SENS ASM
40205743
WAIT
40007376 CALBLOCK PCB ASM CN1082
40156969 STOPPER SV CABLE ASM L-STOP SV
40129260 CAL-VACUUM SV CABLE ASM 40007376 CN1095
40129261
A
TC SV CABLE ASM 40205761 CN1089
40129062 PHOTOMICRO SENSOR ASM 40182340
CN1087
CN1088
维修调整要领书
11-51
11-8-5 CONVEYOR PCB ASM (40128875)
在传送单元中使用的 CONVEYOR 基板组的跳线、DIP-SW，尽管在交纳时已设定好，但要在设置基
板组时进行确认操作。
LED 显示的意思
<电源接通确认用>
LD1(绿灯亮) ： +3.3V 接通确认
LD14(绿灯亮) ： +5V 接通确认
LD15(绿灯亮) ： +24V 接通确认
<通信确认用>
LD2(红亮灯) ： GM-NET2 通信异常
LD3(红亮灯) ： 开始与 GM-NET2 主机通信
LD4(红亮灯) ： GM-NET1 通信异常
LD5(红亮灯) ： 开始与 GM-NET1 主机通信

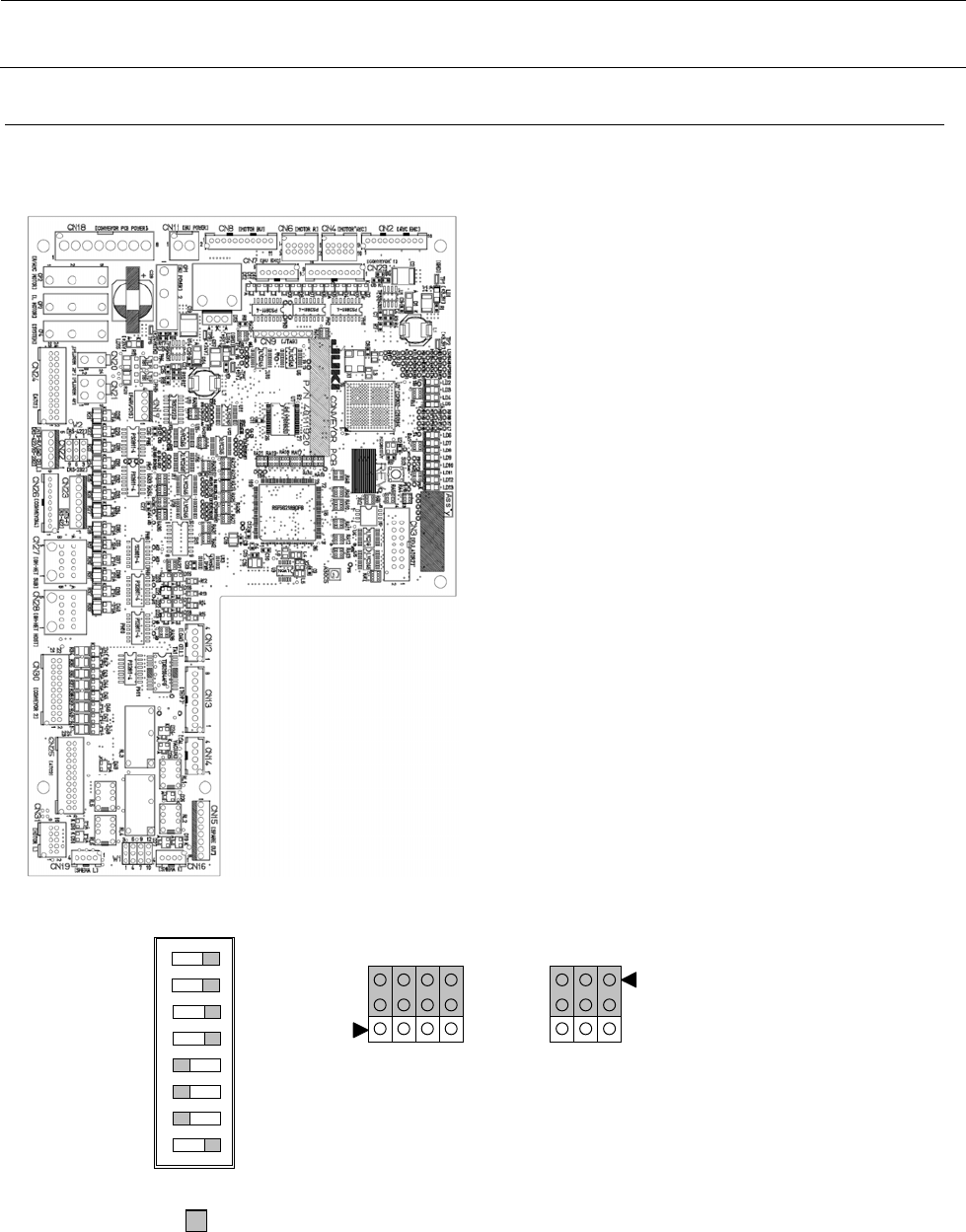

图 11-8-5-1．CONVEYOR PCB ASM 外观
部分为开关的设定位置及跳线的跨接安装位置。
图 11-8-5-2．CONVEYOR 基板组的 DIP-SW
【更换后的调整项目】
请通过主机软件的[维护] -[MS 参数] -[版本升级] -[版本升级- CNVR] 对基板的固件版本进行升级。
O
Ｎ
1
2
3
4
5
6
7
8
SW1
1
3
W2
4
6
7
9
12
10
W
1
9
7
6
4
3
1
维修调整要领书
11-52
11-8-6 步进马达驱动器的调整
传送单元的传送马达、自动调整基板宽度马达及支撑台马达，使用了步进马达。
为了使步进马达正常旋转，需要调整 5 相步进驱动器。
・ 传送马达 L/C/R（步进马达） 5相步进马达驱动器 HM001320000
・ AWC 传送马达（步进马达） 5相步进马达驱动器 HM001320000
・ 支撑台马达（步进马达） 5相步进马达驱动器 HX006890000
11-8-6-1 传送步进马达 L/C/R 驱动电流调整
＜调整步骤＞
② 调整前要确认已进行『DC 电源输出电压调整』。
② 使传送步进马达旋转，用数字万用表在 5 相步进驱动器上的『CP1』，『CP2』端子之间测量。
数字万用表的连接方式为，『CP1』接“＋”，『CP2』接“－”。
③ 请缓慢旋转『RUN』可调电阻，使『CP1』～『CP2』之间的电压为 2.8±O.O1V。
④ 请将步进驱动器上的 DIP SW 按照下图进行设定。
图 11-8-6-1-1．DIP SW 的设定
・规格值
驱动电流：1.4A±0.005A／相
（以 CP1-CP2 之间的电压测量。2.8V±0.01V）
1．OFF
2．ON
ON
1 2
CK
FH
