维修调整要领书
11-53
11-8-6-2 自动调整基板宽度马达驱动电流调整
＜调整步骤＞
② 调整前要确认已进行『DC 电源输出电压调整』。
② 使传送步进马达旋转，用数字万用表在 5 相步进驱动器上的『CP1』，『CP2』端子之间测量。
数字万用表的连接方式为，『CP1』接“＋”，『CP2』接“－”。
③ 请缓慢旋转『RUN』可调电阻，使『CP1』～『CP2』之间的电压为 2.8±O.O1V。
④ 请将步进驱动器上的 DIP SW 按照下图进行设定。

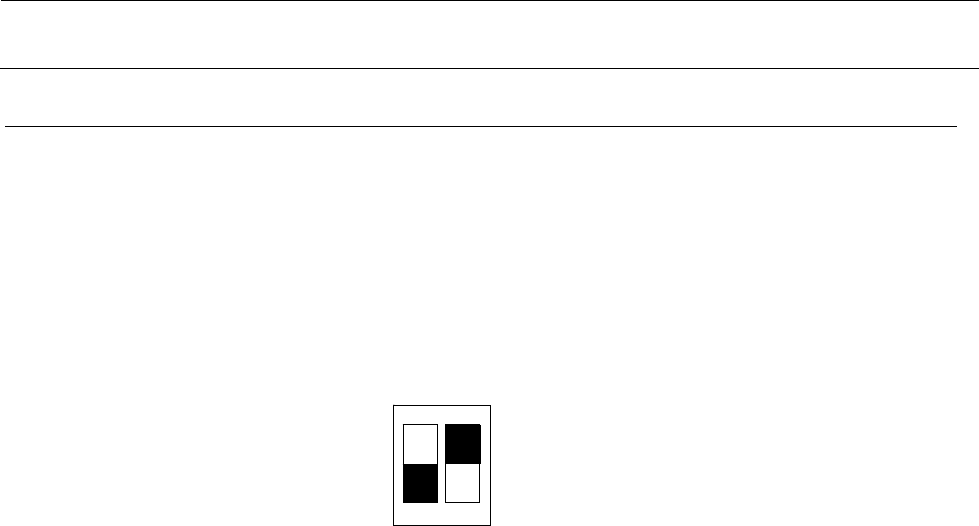

图 11-8-6-2-1．DIP SW 的设定
・规格值
驱动电流：1.4A±0.005A／相
（以 CP1-CP2 之间的电压测量。2.8V±0.01V）
1．OFF
2．ON
ON
1 2
CK
FH
维修调整要领书
11-54
11-8-6-3 支撑台马达驱动电流调整
＜调整步骤＞
① 把设定用的旋转开关设定如下表所示。
② 设定用的 DIP SW 设定如下表所示。
No.
SW名称 设定值
1
STOP 9
2 RUN C
3 M2 0
4 M1 0
SW名称 设定值
1 TEST OFF
2 2/1CK ON
3 C.D OFF
4 L/HV ON
5 N/S OFF
N/S
L/HV
C.D
2/1CK
TEST
STOP
RUN
M1
M2
图 11-8-6-3-1．DIP SW 的设定
开关杆位置：
下为ON，上为OFF
维修调整要领书
11-55
11-9 SAFETY PCB ASM (40209949)
【功能】
SAFETY 基板的功能是，进行装置内的安全监视用各种传感器及操作用开关、信号塔等连接、各种
传感器及开关的状态监视及信号塔亮灯控制、护罩锁定等的电磁线圈控制。以及因 XY 轴的紧急停
止控制，向 XY 伺服放大器及 POSITION BOARD 接收发送紧急停止信息及限位信息。
① X、YL、YR 限位传感器的监视
② 护罩打开传感器的监视
③ 操作开关（START/STOP/CONSOLE/KEY）的监视
④ 台架下降传感器的监视
⑤ 护罩锁定电磁线圈的控制
⑥ 信号塔的亮灯熄灭控制
【短路针（跨接线）的设定】
ST 机设定为
EN 机设定
表示插座插入位置。
51
26
W1 W2
51
26
W4
71 410
936 12
W3
1
2
7
8
51
26
W1 W2
51
26
W4
71 410
936 12
W3
1
2
7
8
