维修调整要领书 1 1-60 11-12 CX/CY/CTZ 驱动器单元（弯脚固定单元选项） CX/CY/CTZ 驱动器单元由驱动弯脚固定单元驱动的 CX 轴马达的 CX 轴用放大器、驱动 CY 轴马达的 CY 轴放大器、驱动 CC/CT/CZ 轴马达的 CTZ 轴用放大器构成。 11-12-1 CX/CY/CT Z 驱动器单元的构成 CX 轴 40213462 CC/CT/CZ 轴 EZ14921481 1 CY 轴 40213463
维修调整要领书
11-59
11-11 MI BANK RELAY PCB ASM (40206240)
11-11-1 基板外观
图 11-11-1-1 显示 MI BANK RELAY PCB ASM 的外观图。
请参考此图进行下一项的 SW 类设定、可调电阻的调整。
图 11-11-1-1 E BANK RELAY PCB ASM
11-11-2 SW 的设定
SW 交纳时已设定好，请在安装前再进行确认作业。
SW2 用于功能 REV，请参见 REV 管理表(40206242)。
11-11-3 可调电阻的调整
可调电阻的调整，由于在基板交纳时已调整，请在安装到装置时再进行设定电压值的确认操作。参见
“JM-100_QA 表 E07_MI BANK RELAY 基板 VAC 传感器级别调整”。
1
2
3
4
O
N
ON
OFF
DIPSW1
W1
1
2
维修调整要领书
11-60
11-12 CX/CY/CTZ 驱动器单元（弯脚固定单元选项）
CX/CY/CTZ 驱动器单元由驱动弯脚固定单元驱动的 CX 轴马达的 CX 轴用放大器、驱动 CY 轴马达的
CY 轴放大器、驱动 CC/CT/CZ 轴马达的 CTZ 轴用放大器构成。
11-12-1 CX/CY/CTZ 驱动器单元的构成
CX 轴
40213462
CC/CT/CZ 轴
EZ149214811
CY 轴
40213463
维修调整要领书
11-61

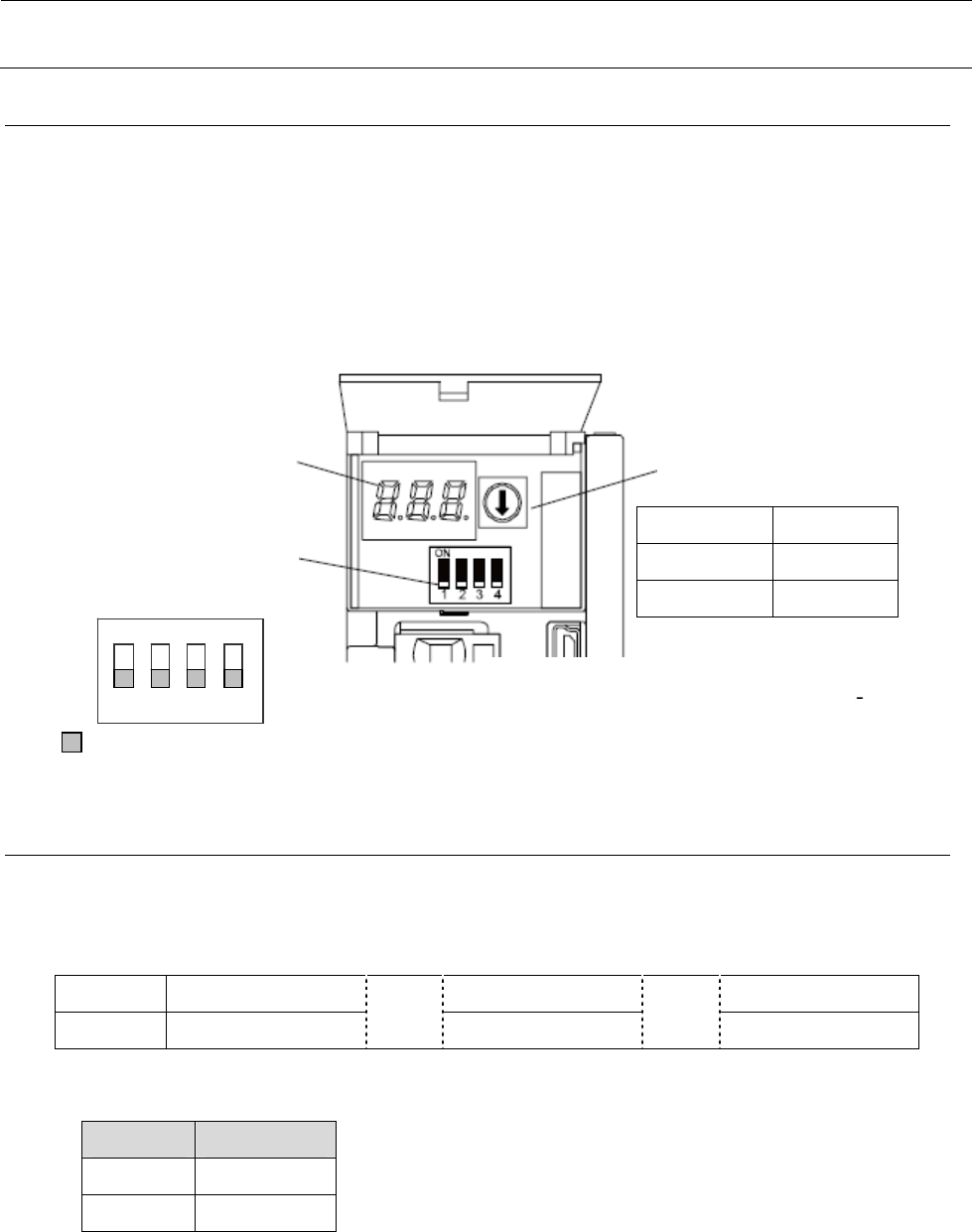

11-12-2 更换 CX/CY 驱动器后的调整项目
更换伺服放大器时，必须用各轴的伺服放大器旋转型开关（SW1）选择设定轴。
请打开伺服放大器前面上的罩子，将轴选择用旋转型开关(SW1)的箭头旋转指向以下设定值。
请确认 DIP 开关（SW2）处于 OFF 状态。
调整后，请开关一次主机电源，之后重新启动。
注．更换伺服放大器后，首次起动主机时，请勿进行返回原点。
11-12-3 CX/CY 伺服放大器的显示
在 CX/CY 伺服放大器的正面装备有显示状态的 7 段 LED。
通常显示如下所示。
显示 Ab
→
C＃
→
d＃
内容 正在初始化 伺服关闭 伺服打开
＊ ＃显示轴编号
轴 轴编号＃
CX 轴 01
CY 轴 02
部分为开关的设定部
2
ON
１
3 4
3位7段LED
控制轴设定开关（SW2）
轴选择选转型开关(SW1)
显示部分的外罩内部
伺服放大器 SW 设定值
CX 0
CY 1
