维修调整要领书
11-60
11-12 CX/CY/CTZ 驱动器单元（弯脚固定单元选项）
CX/CY/CTZ 驱动器单元由驱动弯脚固定单元驱动的 CX 轴马达的 CX 轴用放大器、驱动 CY 轴马达的
CY 轴放大器、驱动 CC/CT/CZ 轴马达的 CTZ 轴用放大器构成。
11-12-1 CX/CY/CTZ 驱动器单元的构成
CX 轴
40213462
CC/CT/CZ 轴
EZ149214811
CY 轴
40213463
维修调整要领书
11-61
11-12-2 更换 CX/CY 驱动器后的调整项目
更换伺服放大器时，必须用各轴的伺服放大器旋转型开关（SW1）选择设定轴。
请打开伺服放大器前面上的罩子，将轴选择用旋转型开关(SW1)的箭头旋转指向以下设定值。
请确认 DIP 开关（SW2）处于 OFF 状态。
调整后，请开关一次主机电源，之后重新启动。
注．更换伺服放大器后，首次起动主机时，请勿进行返回原点。
11-12-3 CX/CY 伺服放大器的显示
在 CX/CY 伺服放大器的正面装备有显示状态的 7 段 LED。
通常显示如下所示。
显示 Ab
→
C＃
→
d＃
内容 正在初始化 伺服关闭 伺服打开
＊ ＃显示轴编号
轴 轴编号＃
CX 轴 01
CY 轴 02
部分为开关的设定部
2
ON
１
3 4
3位7段LED
控制轴设定开关（SW2）
轴选择选转型开关(SW1)
显示部分的外罩内部
伺服放大器 SW 设定值
CX 0
CY 1
维修调整要领书
11-62

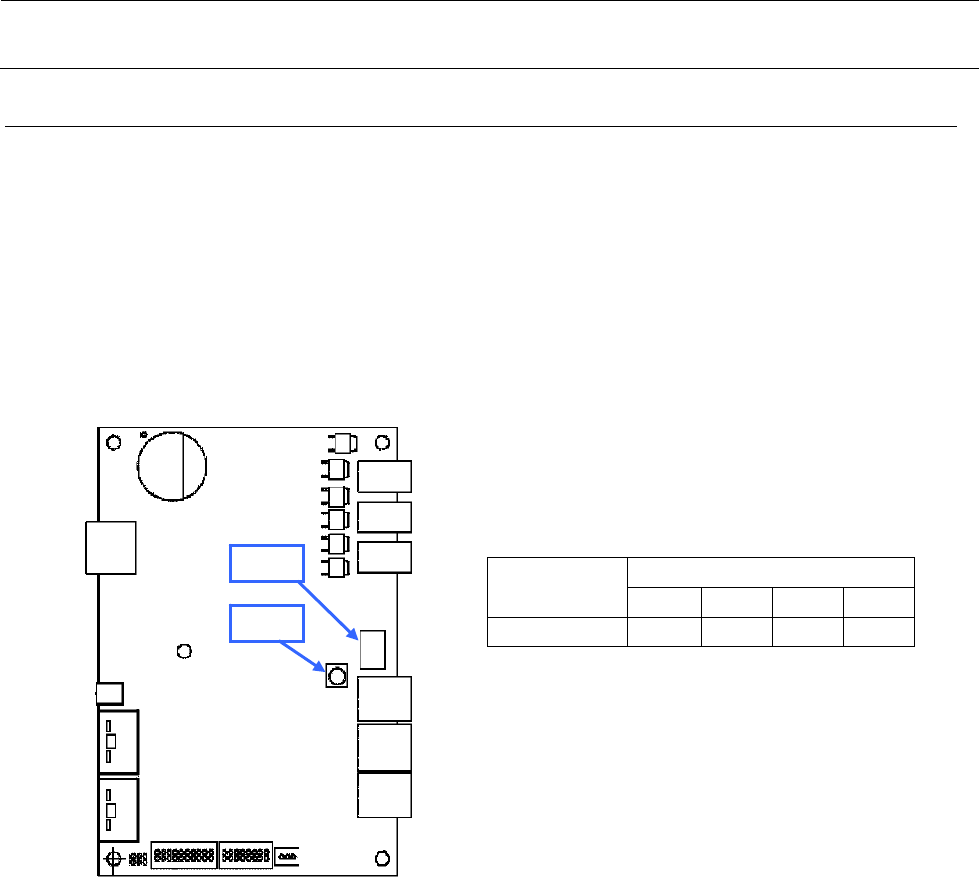

11-12-4 更换 CTZ 驱动器后的调整项目
更换伺服放大器时，必须用各轴的伺服放大器旋转型开关（CS1）选择设定轴。
请将轴选择用旋转型开关(SW1)的箭头旋转指向以下设定值。
请确认 DIP 开关（SW2）处于 OFF 状态。
调整后，请开关一次主机电源，之后重新启动。
注．更换伺服放大器后，首次起动主机时，请勿进行返回原点。
CS1 设定值
SW1 设定值
No. 1 No. 2 No. 3 No. 4
2 OFF OFF OFF OFF
CS1
SW1
