维修调整要领书
11-63

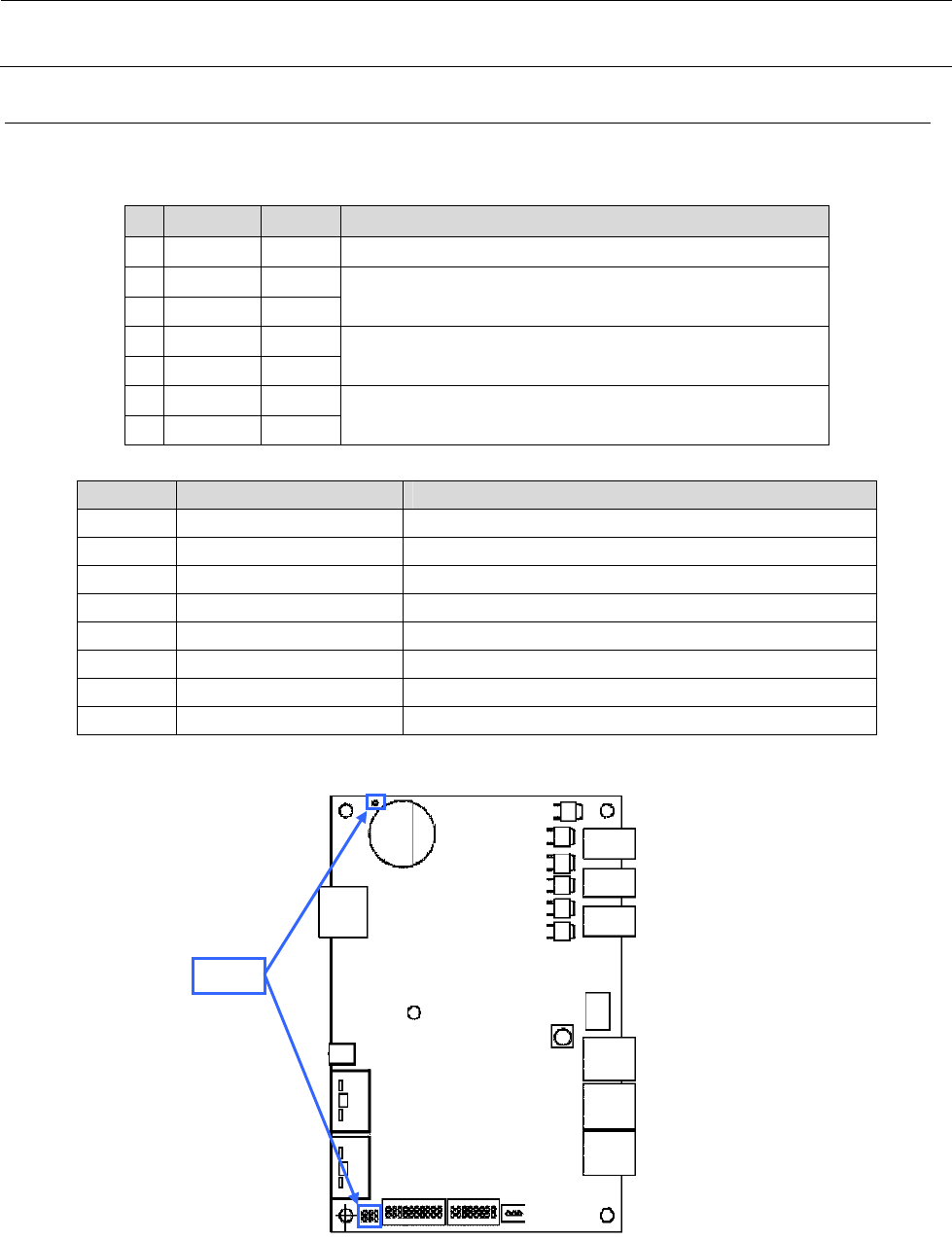

11-12-5 CTZ 伺服放大器的显示
CTZ 伺服放大器中安装有 7 个 LED。各 LED 的状态显示如下所示。
№ LED 名称 显示色 动作
1 LED7 红 主电路存在电荷时亮灯。
2 LED1 绿 显示第 1 轴的状态。
LED1、LED4 的组合状态参见下表。
3 LED4 红
4 LED2 绿 显示第 2 轴的状态。
LED2、LED5 的组合状态参见下表。
5 LED5 红
6 LED3 绿 显示第 3 轴的状态。
LED3、LED6 的组合状态参见下表。
7 LED6 红
绿 LED 红 LED 状态
闪烁 闪烁(与绿灯交互闪烁) 控制器未连接（接通电源后立即）
闪烁 熄灭 伺服关闭
闪烁 闪烁(与绿灯同时闪烁) 伺服关闭/警告状态
闪烁 亮灯 伺服关闭/警告状态
亮灯 熄灭 伺服打开状态
亮灯 闪烁 伺服打开/警告状态
亮灯 亮灯 接通电源后立即 (初始化过程中)
熄灭 熄灭 控制电源尚未提供
LED
维修调整要领书
11-64
11-13 CPU BOARD（3D 传感器选项）
控制 3D 传感器用的 CPU 板安装在装置前面左侧。
11-13-1 SSD 的更换
SSD 内保存着 3D 传感器工作所需的 Windows 操作系统，作为装置的启动盘。
并且，这是安装在 CPU 板上的。
11-13-1-1 需要部件
① 3DS Environment Disk（SSD）
3D 传感器必须要有专用 Environment Disk（内含 Windows 本装置工作所需的 OS 环境）。
表 11-13-1-1-1 SSD 的货号
言語
OS
品名
货号
备考
共同（日·英·中） Windows7 ENV SYS DSK ASM 3DS 40207739
3D传感器用
② 3DS 系统程序安装盘
是 3DS 的软件。
控制 3D 传感器用的 CPU 板
40205765
维修调整要领书
11-65
11-13-1-2 更换方法
1) 请从 CPU 板箱中拆下②CPU BOARD。
2) 请卸下③电缆护罩的④螺丝（M2.5）2 个，拆下 SATA 电缆连接器、DC 电缆的连接器。
3) 请拆下 CPU BOARD 背面的④螺丝（M2.5）4 个和侧面的④螺丝（M2.5）１个。
4) 请拆下⑤螺丝（M3）4 个，从⑥座板上卸下①SSD，再拆下⑦SSD 电缆。
5) 安装时，请按照相反的程序进行安装。
③
电
缆护
罩
④螺丝
SATA电
缆
连
接
器
DC电
缆
连
接
器
螺丝④
④
螺丝④
①
⑤
⑥
⑦
SSD 电缆⑦
座板⑥
螺丝⑤
②
