维修调整要领书
11-64
11-13 CPU BOARD（3D 传感器选项）
控制 3D 传感器用的 CPU 板安装在装置前面左侧。
11-13-1 SSD 的更换
SSD 内保存着 3D 传感器工作所需的 Windows 操作系统，作为装置的启动盘。
并且，这是安装在 CPU 板上的。
11-13-1-1 需要部件
① 3DS Environment Disk（SSD）
3D 传感器必须要有专用 Environment Disk（内含 Windows 本装置工作所需的 OS 环境）。
表 11-13-1-1-1 SSD 的货号
言語
OS
品名
货号
备考
共同（日·英·中） Windows7 ENV SYS DSK ASM 3DS 40207739
3D传感器用
② 3DS 系统程序安装盘
是 3DS 的软件。
控制 3D 传感器用的 CPU 板
40205765
维修调整要领书
11-65

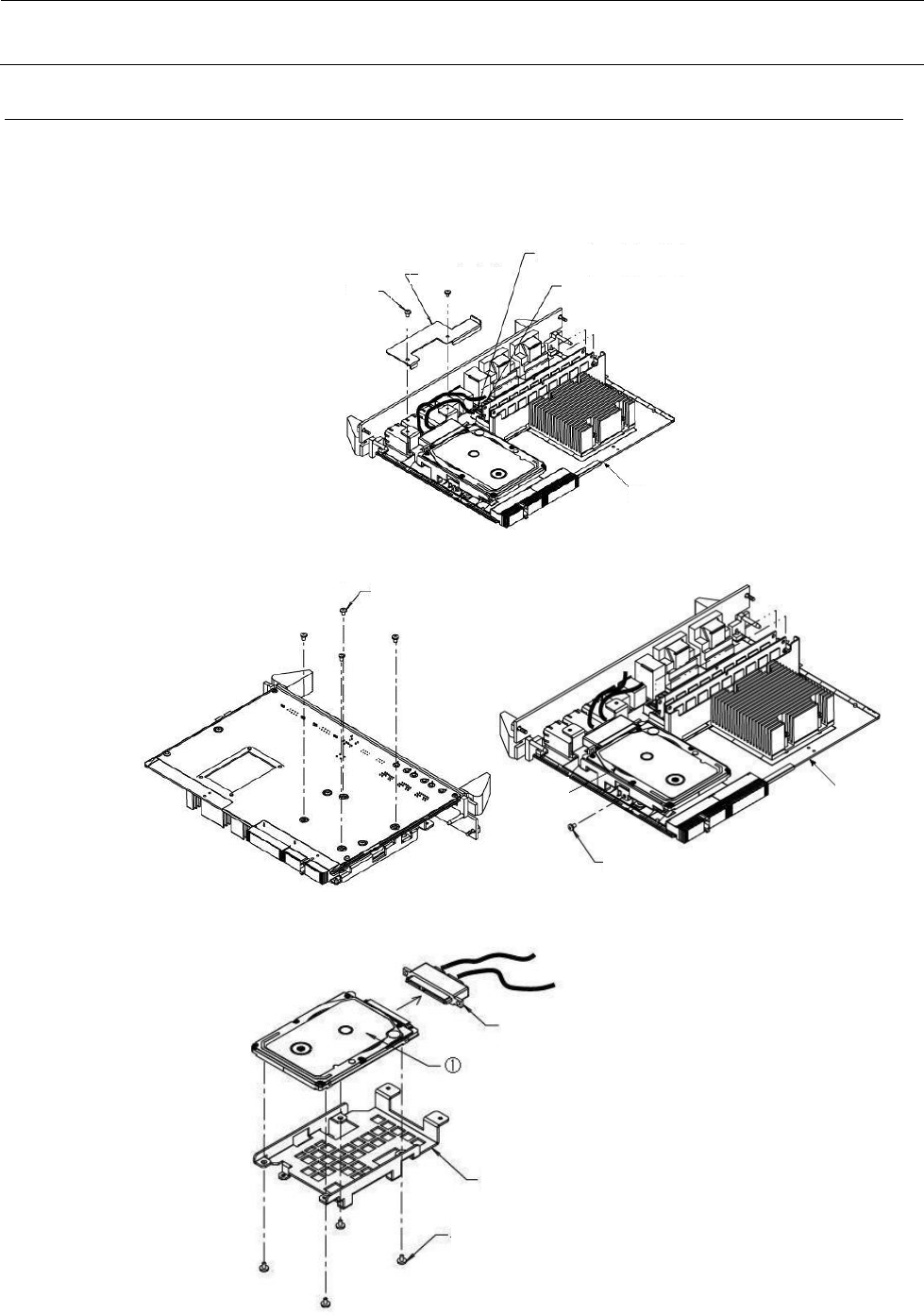

11-13-1-2 更换方法
1) 请从 CPU 板箱中拆下②CPU BOARD。
2) 请卸下③电缆护罩的④螺丝（M2.5）2 个，拆下 SATA 电缆连接器、DC 电缆的连接器。
3) 请拆下 CPU BOARD 背面的④螺丝（M2.5）4 个和侧面的④螺丝（M2.5）１个。
4) 请拆下⑤螺丝（M3）4 个，从⑥座板上卸下①SSD，再拆下⑦SSD 电缆。
5) 安装时，请按照相反的程序进行安装。
③
电
缆护
罩
④螺丝
SATA电
缆
连
接
器
DC电
缆
连
接
器
螺丝④
④
螺丝④
①
⑤
⑥
⑦
SSD 电缆⑦
座板⑥
螺丝⑤
②
维修调整要领书
11-66
【更换零件一览表】
表 11-13-1-2-1 SSD 更换零件
No.
货号 品名 每台数量 备注
①
40207739
SSD
1
②
40205765 CPU BOARD 1
③
40178968
电缆护罩
1
CPU BOARD 附属品
④
螺丝（M2.5）
7
CPU BOARD 附属品
⑤
螺丝（M3）
4
CPU BOARD 附属品
⑥
座板
1
CPU BOARD 附属品
⑦
SSD 电缆
1
CPU BOARD 附属品
