维修调整要领书 1 1-66 【更换零件一览表】 表 11-13-1-2-1 SSD 更换零件 No. 货号 品名 每台数量 备注 ① 40207739 SSD 1 ② 40205765 CPU BOARD 1 ③ 40178968 电缆护罩 1 CPU BOARD 附属品 ④ 螺丝（ M2.5 ） 7 CPU BOARD 附属品 ⑤ 螺丝（ M3 ） 4 CPU BOARD 附属品 ⑥ 座板 1 CPU BOARD 附属品 ⑦ SSD…
维修调整要领书
11-65
11-13-1-2 更换方法
1) 请从 CPU 板箱中拆下②CPU BOARD。
2) 请卸下③电缆护罩的④螺丝（M2.5）2 个，拆下 SATA 电缆连接器、DC 电缆的连接器。
3) 请拆下 CPU BOARD 背面的④螺丝（M2.5）4 个和侧面的④螺丝（M2.5）１个。
4) 请拆下⑤螺丝（M3）4 个，从⑥座板上卸下①SSD，再拆下⑦SSD 电缆。
5) 安装时，请按照相反的程序进行安装。
③
电
缆护
罩
④螺丝
SATA电
缆
连
接
器
DC电
缆
连
接
器
螺丝④
④
螺丝④
①
⑤
⑥
⑦
SSD 电缆⑦
座板⑥
螺丝⑤
②
维修调整要领书
11-66
【更换零件一览表】
表 11-13-1-2-1 SSD 更换零件
No.
货号 品名 每台数量 备注
①
40207739
SSD
1
②
40205765 CPU BOARD 1
③
40178968
电缆护罩
1
CPU BOARD 附属品
④
螺丝（M2.5）
7
CPU BOARD 附属品
⑤
螺丝（M3）
4
CPU BOARD 附属品
⑥
座板
1
CPU BOARD 附属品
⑦
SSD 电缆
1
CPU BOARD 附属品
维修调整要领书
11-67
11-13-2 网络的设置
更换 SSD 后，为了 JM-100 与 3D 传感器之间进行通信，须要进行网络设置。
请拆下 3D 传感器 CPU 的护盖，连接监视器、键盘、鼠标后进行作业。
如果已经设置好，不需此操作。
Windows 的 OS 仅为日文。不能切换为英文、中文的 OS。

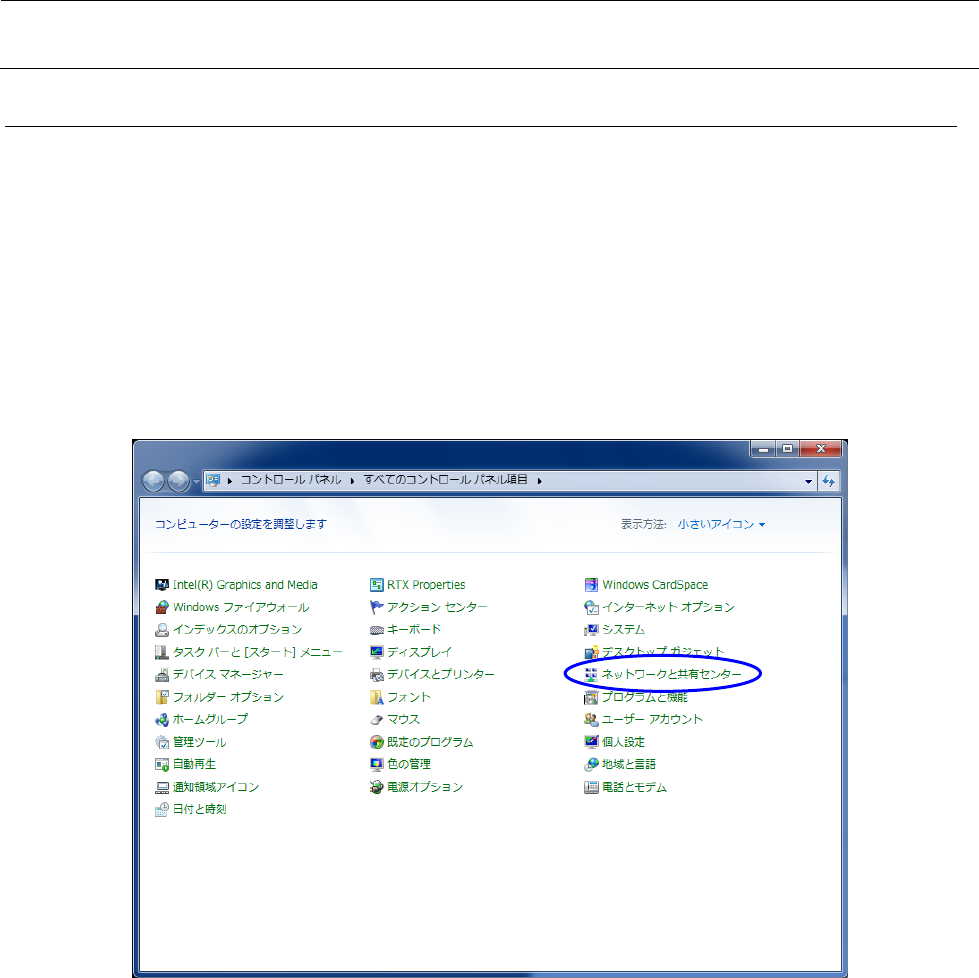

1) 请选择[开始]按键，再选择[控制面板]。
2) 请选择[网络和共享中心]。
3) 于是显示“网络和共享中心”对话框。
请选择[更改适配器设置]。
