维修调整要领书 7) “位置”为“ PCI 总线 7 , 设备 0, 功能 0 ”的设备是 用于外部通信的设备 ，故要重复 5) ～ 6) ， 直至找到该设备。找 到后进入下一操作 顺序。 有 “ PCI Slot 1 ( PCI 总线 2 , 设备 0, 功能 0) ” 这样的标记， 容易搞错，但这是不同的设 备 ( 请彻 底找到 PC I 总线 7 。设备与功能编号没有关系 ) 。 各 PC I 总线的分配如下所示。 ･ Port …
维修调整要领书

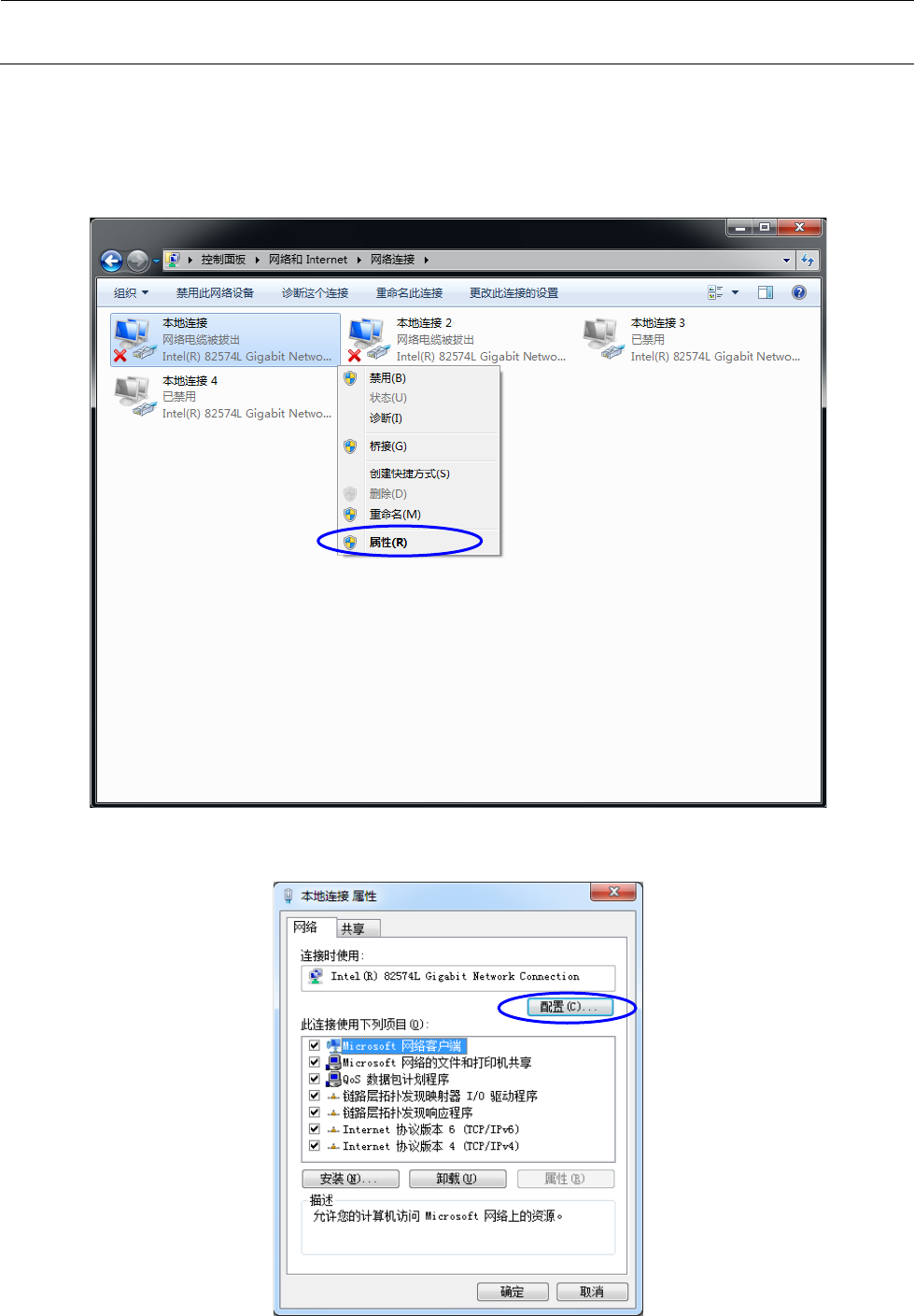

4) 显示“网络连接”对话框。
将出现 4 个“本地连接”图标，于是按照以下操作顺序，寻找用于与 JaNets 等外部通信的设备。
([
本地连接
]
项目的末尾编号根据机器而不同，故不能用于设备的识別
)
5) 请点击鼠标右键，或按下菜单栏的 [组织]，选择 [属性]。
6) 显示属性。
查找要设置的本地连接。请选择 [配置]。
12-10
维修调整要领书

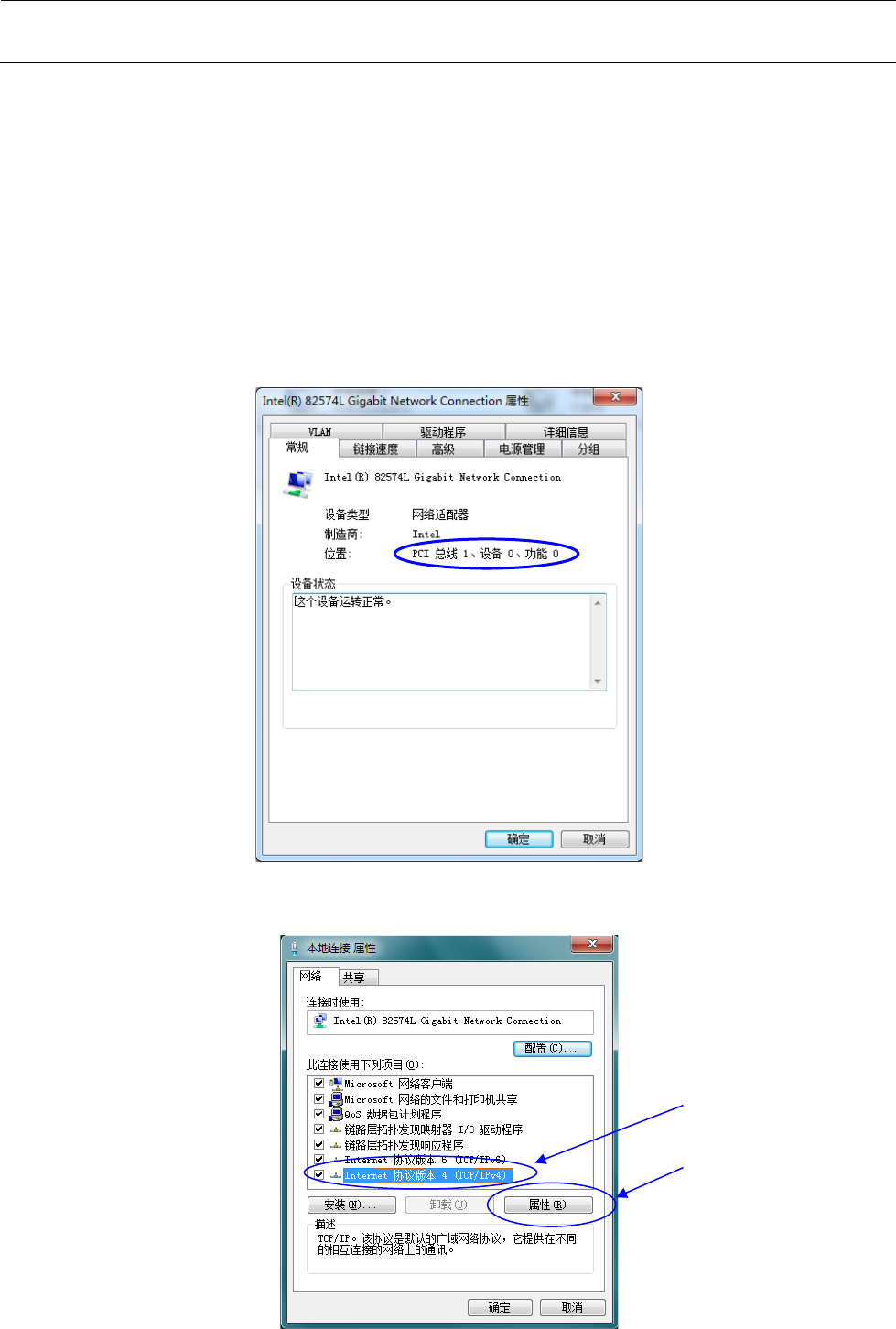

7) “位置”为“PCI
总线
7,
设备
0,
功能
0”的设备是用于外部通信的设备，故要重复 5)～ 6)，
直至找到该设备。找到后进入下一操作顺序。
有
“PCI Slot 1 (PCI
总线
2, 设备 0, 功能 0)”
这样的标记，容易搞错，但这是不同的设备
(
请彻
底找到
PCI
总线
7
。设备与功能编号没有关系
)
。
各 PCI 总线的分配如下所示。
･
Port1 (PCI
总线
7)
：外部通信
(JaNets
等
)
･ Port2 (PCI 总线 0)：内部扩展用 (OCC 摄像机)
･ Port3 (PCI 总线 5)：LNC120
･ Port4 (PCI 总线 6)：内部扩展用 (3D 传感器或多码阅读器)
这里的 Portｘｘ是指 LAN 的编号。
8) 该设备为无效状态时，请点击鼠标右键选择[生效]。
9) 将 IP 地址分配给 PCI 总线 7 的本地连接。
①请指定[互联网协议版本 4(TCP/IPv4)]，选择②[属性]。
②
①
12-11
维修调整要领书
10) 于是显示“Internet 协议版本 4(TCP/IPv4)属性”对话框。
在这一画面中，请选择①“使用下面的 IP 地址”，并指定②[IP 地址]、[子网掩码]。
子网掩码上，请输入『 255．255．255． 0 』。
另外，如果需要的话，请根据公司内的网络负责人的指示，设定［默认网关］。
设定结束后，请按“确定”键。
①
②
