维修调整要领书 16 -1- 2 CZ 电动机、 CZ 电动机皮带 1) 卸下导轴和电缆支架 。 导轴的固定使用 4 个止动 螺丝，电缆支架的 固定使用圆头螺丝。 2) 使弯脚装置头部的背 侧可看到，然后拆 下 CZ 电动机 固定螺丝，更换电动 机、皮带。 ※ CZ 电动机与 CC 电 动机是并排的，所 以请注意不 要搞错。 ( 参照下图 ) 3) 请在弯脚装置头部下 降到最低位置的状 态下， 在电动 机轴记号对着 4 ～ 5 点钟方向…

100%1 / 280
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
16
弯脚固定单元
更换了弯脚固定单元的电动机、皮带、螺旋轴后，请重新取得弯脚固定单元有关的 MSP。
16-1 LCD
监视器
16-1-1 LCD
监视器的更换方法

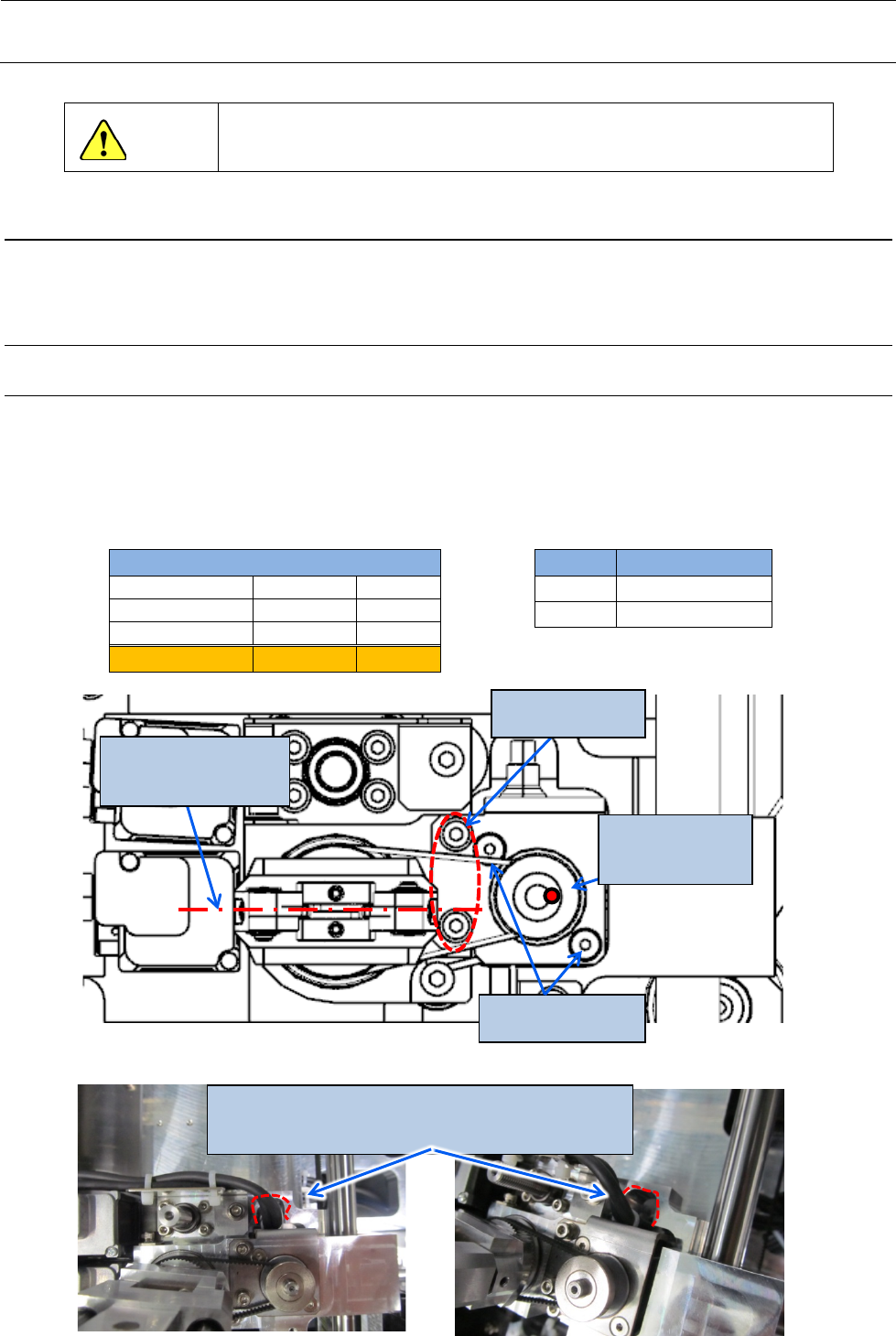

1) 请拆下电动机托架的 2 个固定螺丝，卸下皮带，换上新的电动机、皮带。
2) 电动机必须再从托架上卸下。如只是则更换皮带不需这一作业。
3) 按相反的操作顺序组装 ｡
4) 请使弯脚装置头部处于水平状态，在电动机轴记号对着 3 点钟方向的位置上施加张力。
5) 请注意电动机的配线。(参照下述照片)
张力测定计设置值
Weight
0.9
g/mm
Width
5.0
mm
Span
42
mm
合适张力
10
±
0.5
N
货号
电动机
40213935
皮带
40213810
电动机固定螺丝
弯脚装置头部为水
平状态
固定螺丝
记号为 3 点钟
的位置
请注意电缆不要接触边口。
否则
Z
方向动作时有损伤的可能。
16-1
维修调整要领书
16-1-2 CZ
电动机、
CZ
电动机皮带

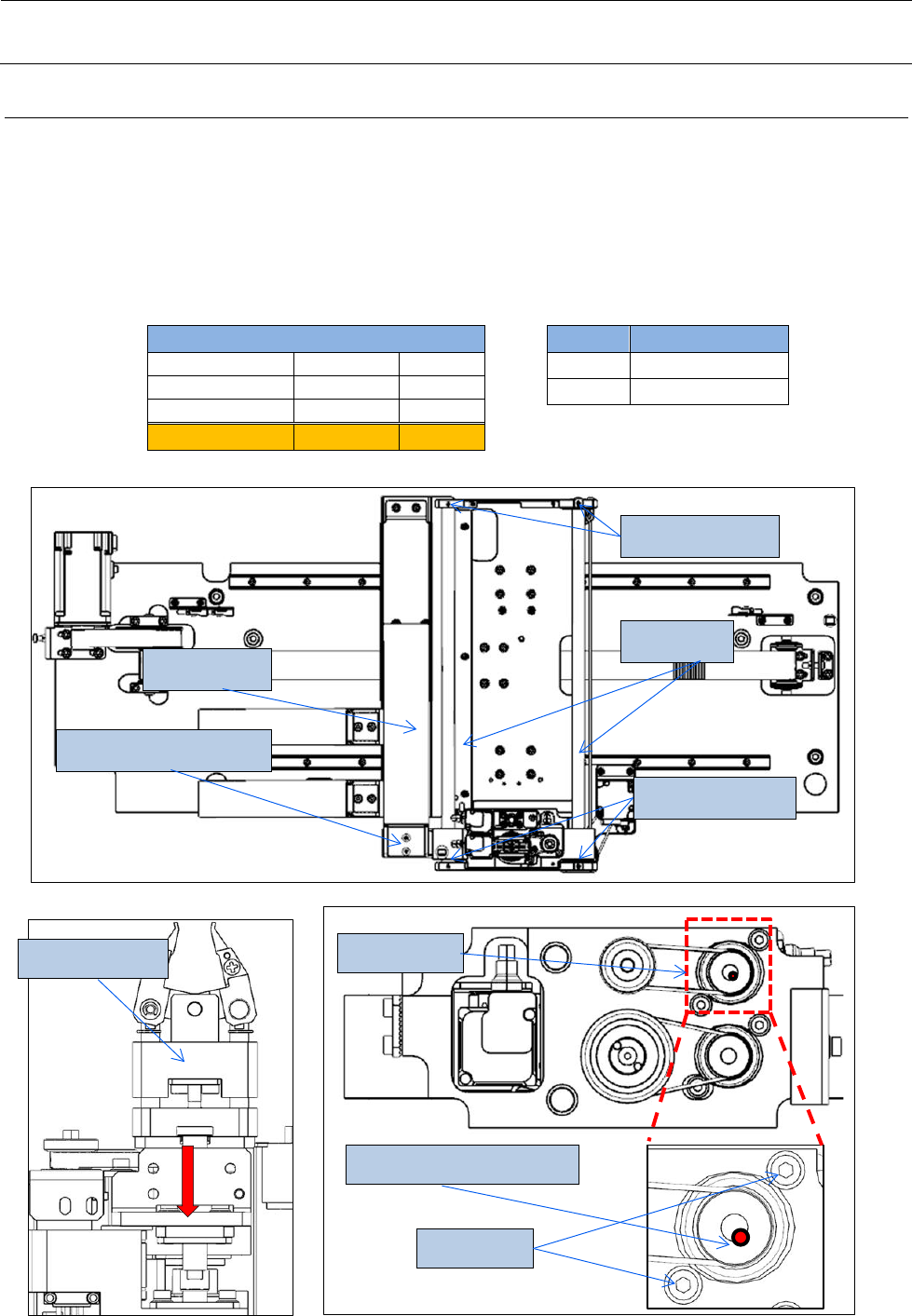

1) 卸下导轴和电缆支架。
导轴的固定使用 4 个止动螺丝，电缆支架的固定使用圆头螺丝。
2) 使弯脚装置头部的背侧可看到，然后拆下 CZ 电动机固定螺丝，更换电动机、皮带。
※CZ 电动机与 CC 电动机是并排的，所以请注意不要搞错。(参照下图)
3) 请在弯脚装置头部下降到最低位置的状态下，在电动机轴记号对着 4～5 点钟方向的位置上施加张力。
4) 请吧卸下的电缆支架和导轴按相反的操作顺序进行固定。
导轴穿过轴衬时，请注意轴衬内部的鋼球不要脱出。
张力测定计设置值
Weight
0.9
g/mm
Width
6.0
mm
Span
33
mm
合适张力
10
±
0.5
N
货号
电动机
40213935
皮带
40213811
导轴
电缆支架
电缆支架固定螺丝
导轴固定螺丝
导轴固定螺丝
弯脚装置头部
记号为 4～5 点钟的方向
固定螺丝
CZ 电动机
16-2
维修调整要领书
16-1-3 CC
电动机、
CC
电动机皮带
1) 依照 16-1-2 的操作顺序 1）， 卸下导轴和电缆支架。
导轴的固定使用 4 个止动螺丝，电缆支架的固定使用圆头螺丝。
2) 使弯脚装置头部的背侧可看到，然后拆下 CC 电动机固定螺丝，更换电动机、皮带。

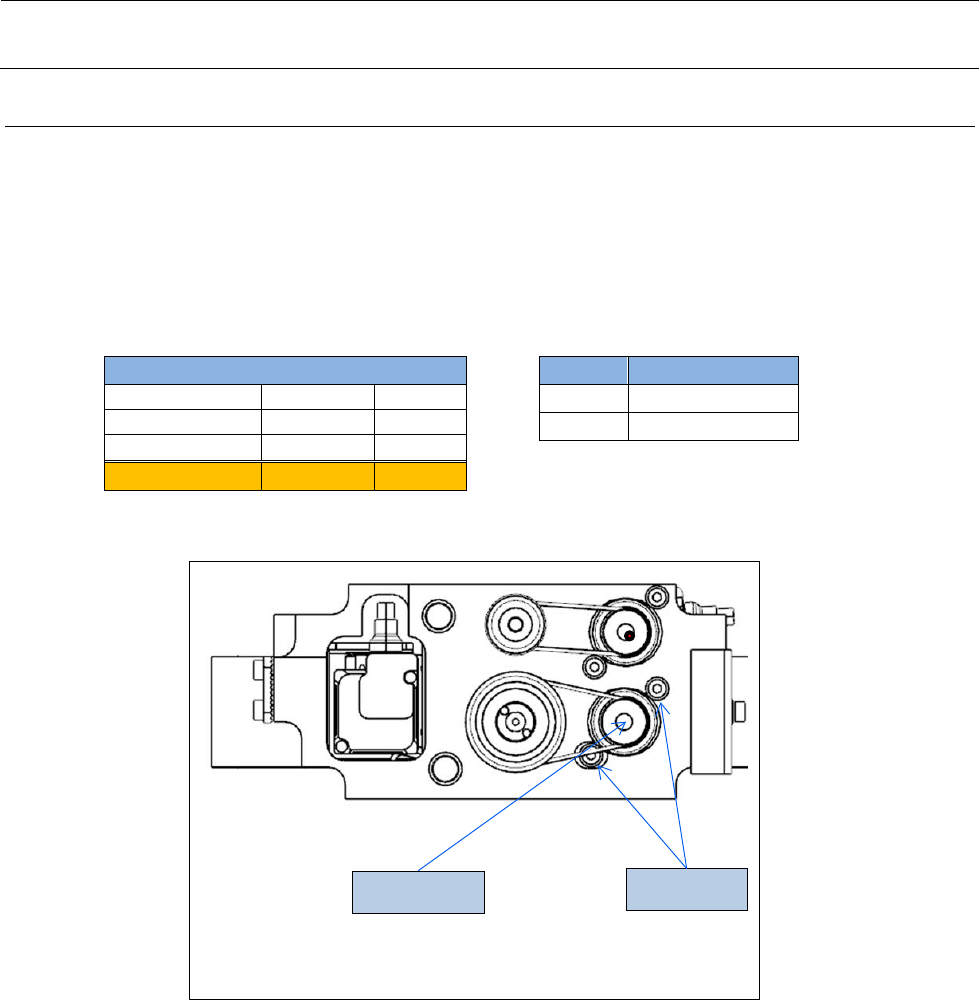

※CZ 电动机与 CC 电动机是并排的，所以请注意不要搞错。(参照下图)
3) 如是 CC 电动机皮带，不问电动机轴的记号位置。
4) 请吧卸下的电缆支架和导轴按相反的操作顺序进行固定。
导轴穿过轴衬时，请注意轴衬内部的鋼球不要脱出。
张力测定计设置值
Weight
0.9
g/mm
Width
5.0
mm
Span
33
mm
合适张力
10
±
0.5
N
货号
电动机
40213935
皮带
40213797
固定螺丝
CC 电动机
16-3
