维修调整要领书

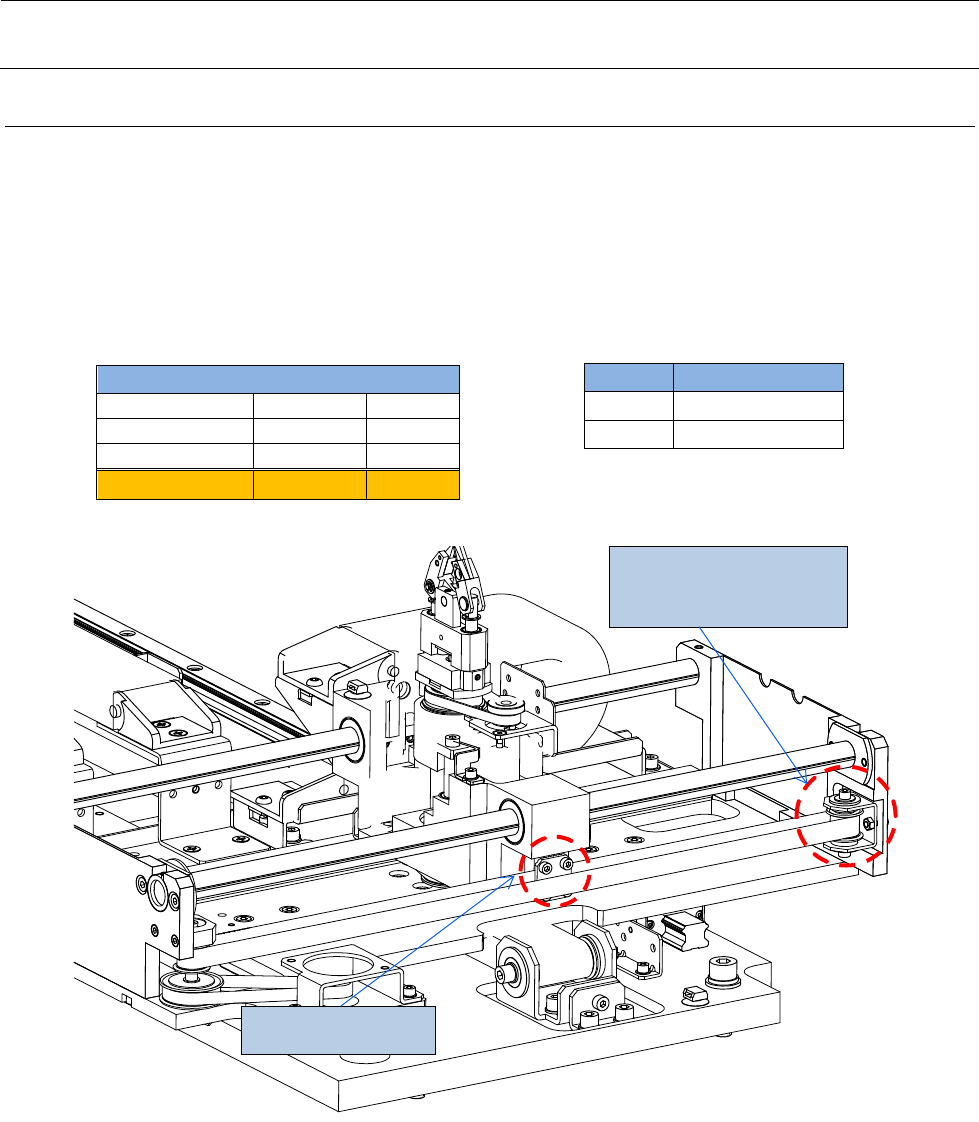

16-1-5 CY
皮带
1) 拆下用来固定张紧轮的 2 个螺母、螺丝，卸下张紧轮。
用来固定皮带轮轴的螺丝则不要拆掉。
2) 卸下 4 个皮带固定板的螺丝，换上新的皮带。
3) 更换皮带后如先安装皮带固定板，然后安装张紧轮，则容易作业。
4) 请利用张紧轮的固定螺丝调整张力，用螺母固定。
螺母上请涂敷 LOCTITE 粘结剂 243。
货号
电动机
-
皮带
40213763
张力测定计设置值
Weight
0.9
g/mm
Width
10.0
mm
Span
373
mm
合适张力
21
±
1
N
张紧轮
螺丝位于背侧。
皮带固定板
16-5
维修调整要领书

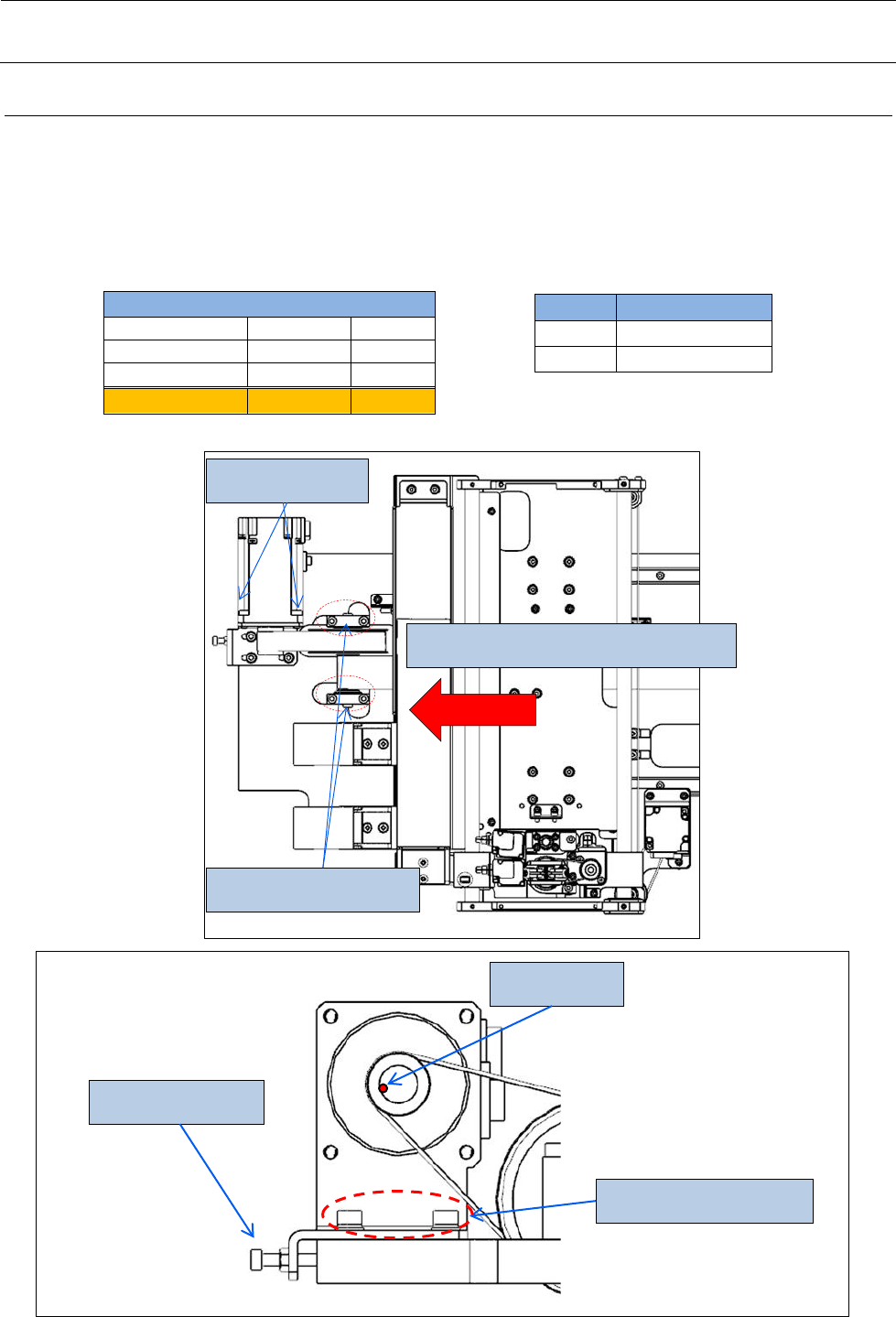

16-1-6 CX
电动机、
CX
电动机皮带
1) 拆下 4 个固定螺丝，卸下 CX 电动机。
2) 请拆下 4 个皮带轮托架固定螺丝，从皮带轮上卸下 CX 皮带。如果仅更换电动机则不需这一作业。
3) 请更换电动机、皮带，按相反的操作顺序装配。
4) 请利用电动机托架固定螺丝、张力调整螺丝调整张力。
此时，请将弯脚固定单元朝 X(-)方向抵住，在此状态下使电动机轴的记号位于 8 点钟方向。调整后
请紧固螺母。
张力测定计设置值
Weight
1.3
g/mm
Width
18.0
mm
Span
81
mm
合适张力
53
±
5
N
货号
电动机
40213937
皮带
40213829
将弯脚固定单元朝 X(-)方向抵住
电动机固定螺丝
皮带轮托架固定螺丝
8 点钟方向
张力调整螺丝
电动机托架固定螺丝
16-6
维修调整要领书

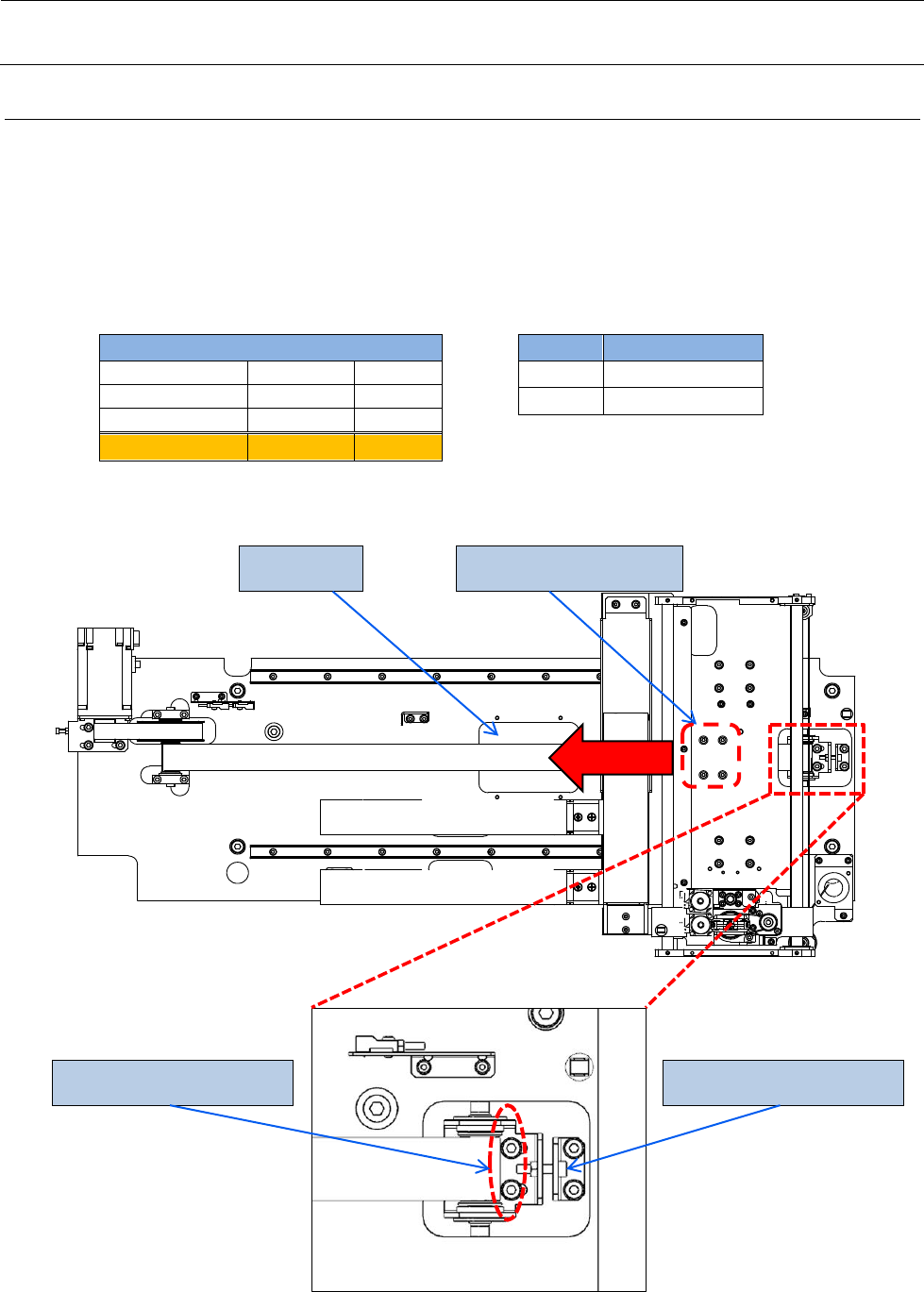

16-1-7 CX
皮带
1) 拆下 2 个固定螺丝、调整用螺丝及螺母各 1 个，卸下张紧轮。
2) 请把弯脚固定单元向 X 方向移动，使皮带固定板的位置对准底座上开的孔。
3) 请卸下皮带固定板，更换皮带。
4) 更换皮带后如先安装皮带固定板，然后安装张紧轮，则容易操作
组装皮带固定板时可以利用底座上开的孔从下部作业。
5) 请使用张力调整螺丝调整张力，调整后以螺母固定。
调整后，张紧轮固定螺丝也不要忘记紧固。
张力测定计设置值
Weight
2.5
g/mm
Width
30.0
mm
Span
696
mm
合适张力
21
±
1
N
货号
电动机
-
皮带
40213828
底座的孔 皮带固定板(背侧)
张力调整螺丝、螺母 张紧轮固定螺丝
16-7
