维修调整要领书
16-2

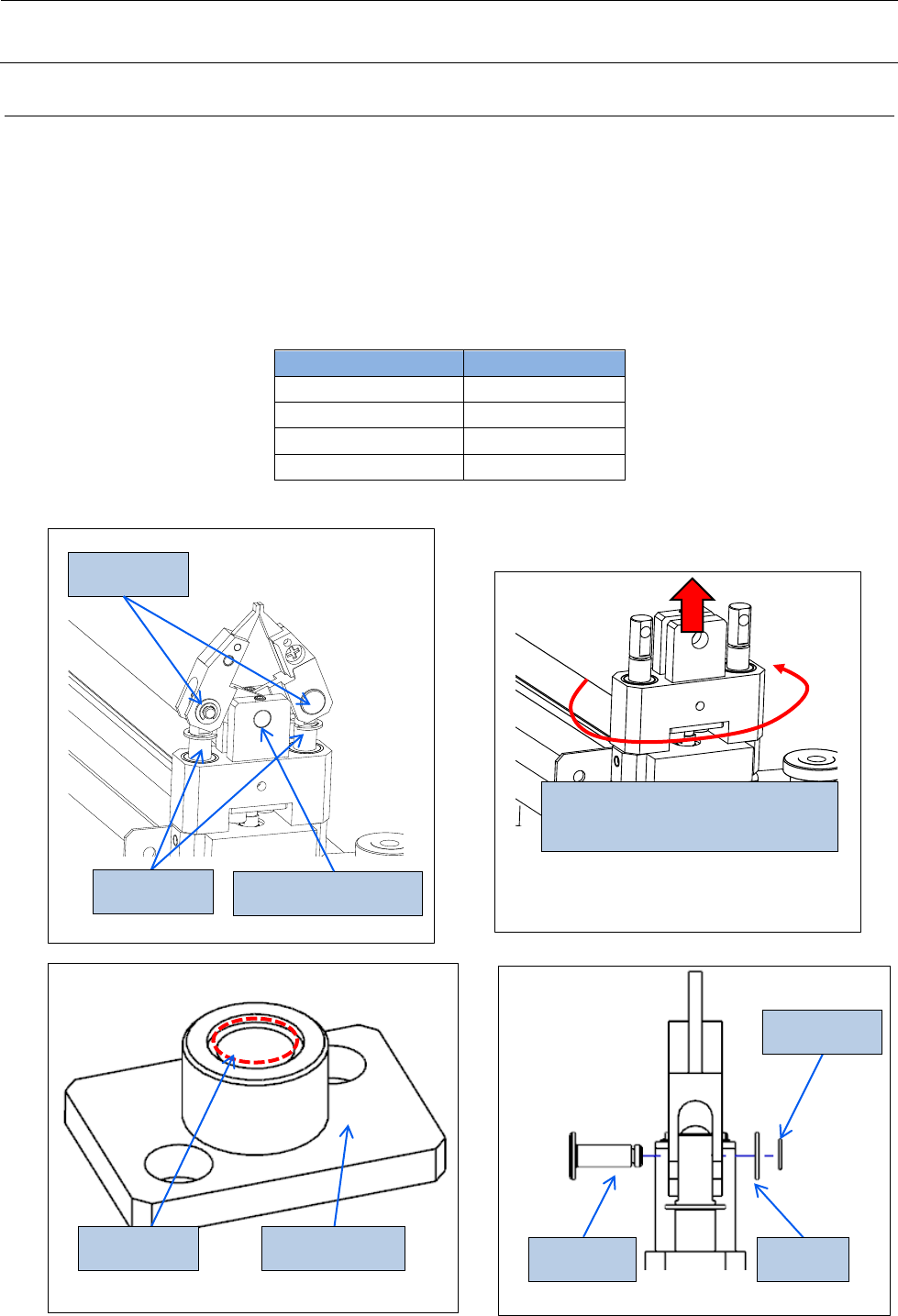

螺旋螺母的更换
1) 卸下弯脚装置头部的 E 环。(2 种，合计 4 个)
2) 松开 2 处止动螺丝，卸下弯脚固定爪旋转轴。
3) 将弯脚装置主体逆时针旋转卸下。
4) 请从弯脚装置主体中拆下螺旋螺母予以更换。
请给螺旋轴及新的螺旋螺母内部涂敷润滑脂。螺旋螺母的润滑脂槽部分请多涂一点。
5) 请按相反的操作顺序装配。
E 环不要使用拆下的旧环，请一定要使用新环。
请注意组装 E 环时的順序。(参照下图)
货号
螺旋轴
40213769
E
环
(
小
)
RE0200000K0
E
环
(
大
)
RE0400000K0
润滑脂
40013640
E
环
(
小
)
E 环(大)
弯脚固定爪旋转轴
如逆时针方向旋转，弯脚装置主
体向上方移动。
润滑脂槽 螺旋螺母
底座销
垫圈
E 环(小)
16-8
Maintenance Guide
A-1
JM-100 Appendix Jig Lists
Part No. Part name Purpose Figure Remarks
40128108
Camera
adjustment jig
board
Adjustment of OCC focus
OCC camera offset
VCS camera focus offset
Common for RX-6 /
RX-6B / RX-6R
E2107998000
Ceramic board
(2 inch)
Adjustment of OCC
camera illumination
Common for
KE-3020V
40092139
40092140
Glass plate
2XL
Glass plate
frame 2XL
Square adjustment
Common for
JX-350
40186735
Gauge block
25mm
ZA-axis height offset
Common for RS-1
40128152
Jig nozzle
LNC120
Laser offset
Common for
JM-20
40035043
3.7 dummy
wafer
Head offset
VCS offset
VCS Multi-recognition
offset
Bare station offset
Measurement of
component speed
Common for
CX-1, RX-6 /
RX-6B / RX-6R
40001344
Nozzle
assembly 506
Head offset
Extension T axes offset
Measurement of
component speed
Common for
GX-10
维修调整要领书
货号
品名
用途
图
备考
40213410 FCS 组件+吸嘴
组件
贴片综合偏差
JM-100 专用
40001312 垫隙片 t0.3 激光偏差
E3021721000 垫隙片 t0.03 激光偏差
40211951 R-ATC_夹具 R-ATC 气缸组装
JM-100 专用
40215939 3DS_夹具
3D 传感器焦点补
偿
40215940 3D 印版
3D 传感器校准
40215941 3D 筛板
3D 传感器脏污检
查
40214212 校准片 3D 组件
3D 传感器照相机
补偿
A-2
