维修调整要领书 JM - 1 00 附录 测量仪器列表 机器名 必要规格 使用装置 / 用途 图 备注 刻度尺 刻度值： 0.5mm 所有装置共用 游标卡尺 刻度值： 0.05mm 所有装置共用 杠杆千分表 刻度值： 0.01mm 所有装置共用 杠杆千分表 刻度值： 0.002mm 所有装置共用 German 表架 所有装置共用 万用表 所有装置共用 扭矩扳手 ( 螺丝刀 ) 1.3 ～ 3.7N/m 所有装置共用 / 管理 螺…
维修调整要领书
货号
品名
用途
图
备考

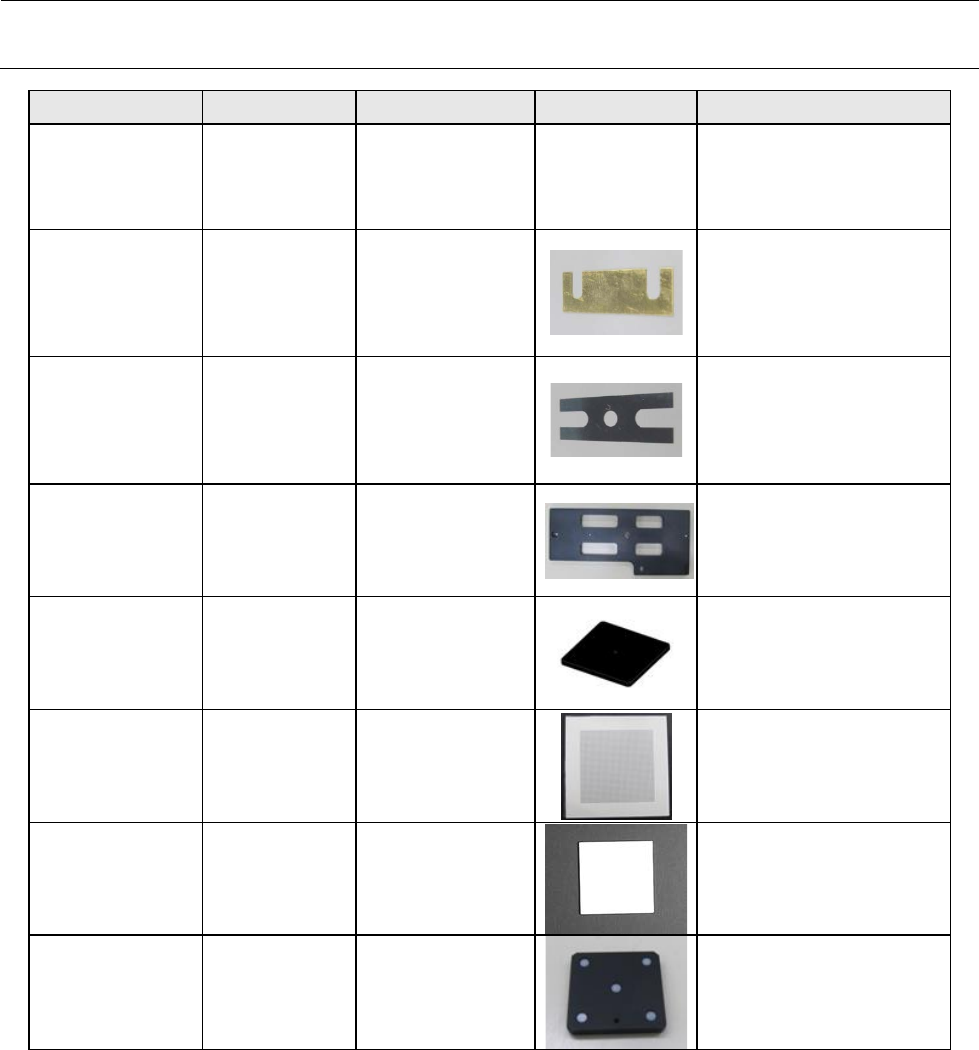

40213410 FCS 组件+吸嘴
组件
贴片综合偏差
JM-100 专用
40001312 垫隙片 t0.3 激光偏差
E3021721000 垫隙片 t0.03 激光偏差
40211951 R-ATC_夹具 R-ATC 气缸组装
JM-100 专用
40215939 3DS_夹具
3D 传感器焦点补
偿
40215940 3D 印版
3D 传感器校准
40215941 3D 筛板
3D 传感器脏污检
查
40214212 校准片 3D 组件
3D 传感器照相机
补偿
A-2
维修调整要领书
JM-100 附录 测量仪器列表
机器名
必要规格
使用装置/用途
图
备注

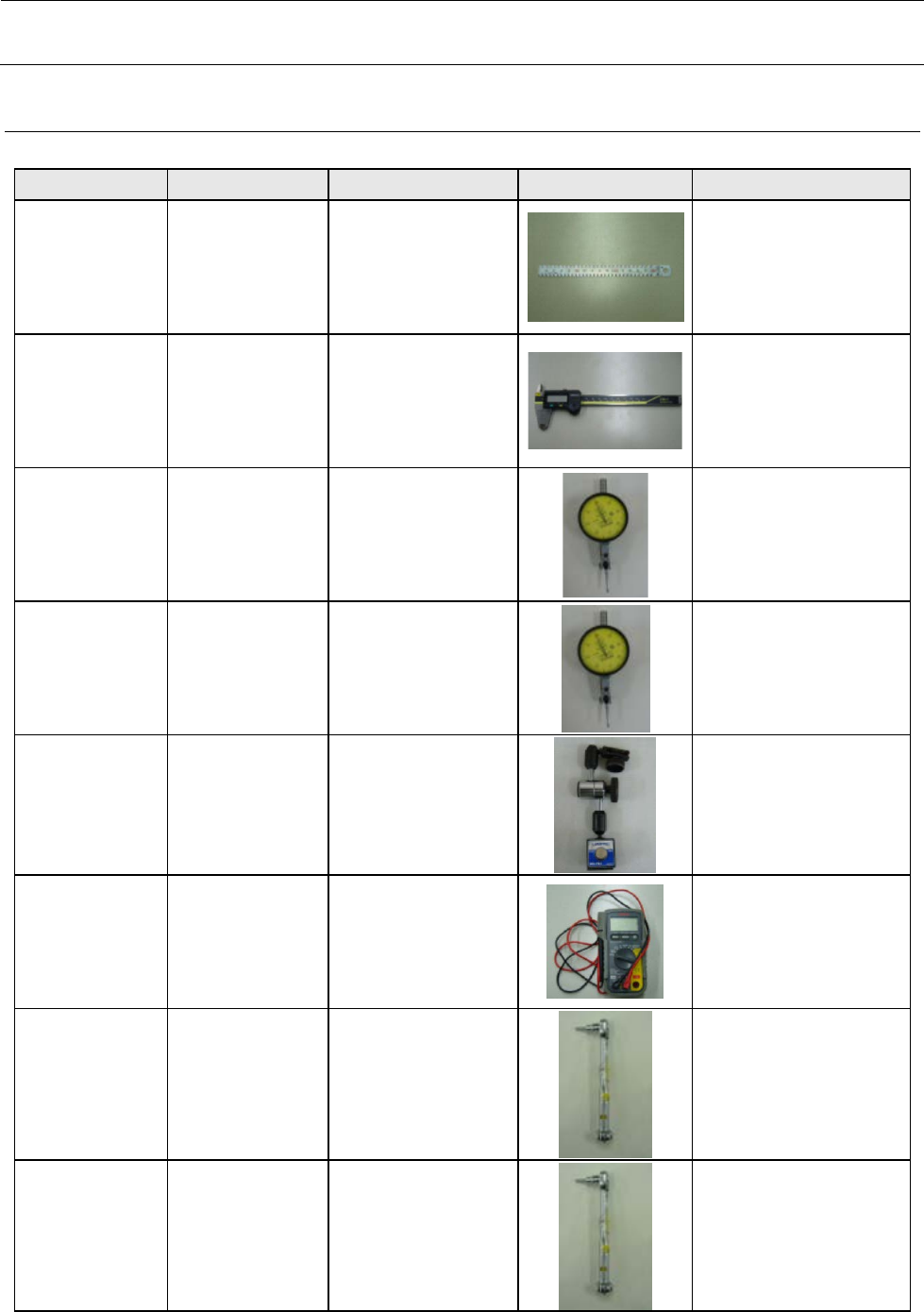

刻度尺 刻度值：0.5mm 所有装置共用
游标卡尺 刻度值：0.05mm 所有装置共用
杠杆千分表 刻度值：0.01mm 所有装置共用
杠杆千分表 刻度值：0.002mm
所有装置共用
German 表架
所有装置共用
万用表
所有装置共用
扭矩扳手
(螺丝刀)
1.3～3.7N/m 所有装置共用/管理
螺丝紧固扭矩
与 M3、M4 内六角螺栓的
标准扭矩对应
扭矩扳手
(螺丝刀)
8.0～12.8N/m 所有装置共用/管理
螺丝紧固扭矩
与 M5、M6 内六角螺栓的
标准扭矩对应
B-1
维修调整要领书
机器名
必要规格
使用装置/用途
图
备注

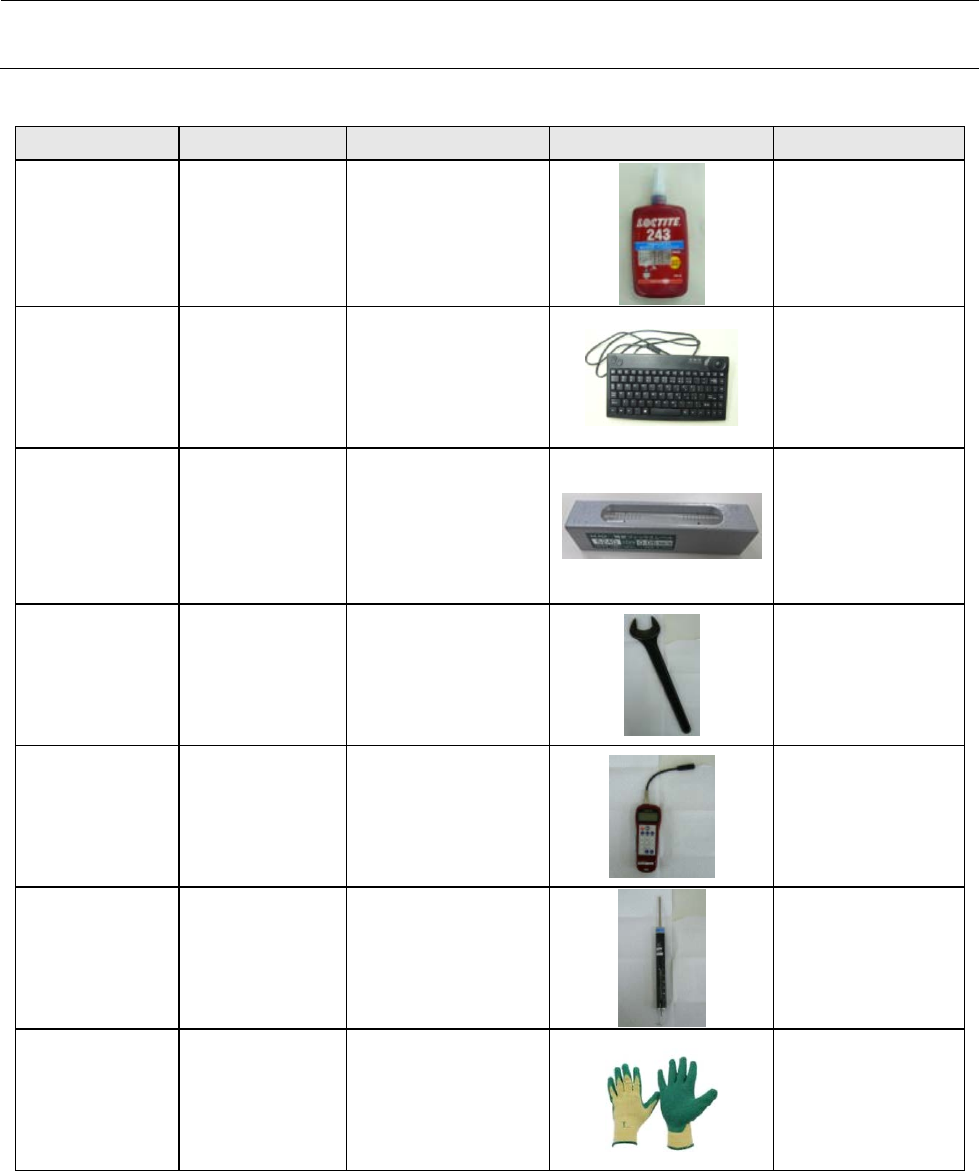

LOCTITE 粘结剂
243
中強度 所有装置共用
带鼠标功能的
键盘
网络设置
系统程序
水平仪 灵敏度：
0.05mm/m
尺寸：
100×25×25mm
以内
本体/调整水平(初
始设置)
2 台
推荐水平仪:
AS402-524D
大菱计器制作所
水平调整扳手 对边距离：46mm
本体/调整水平(初
始设置)
2 个
张力测定计
贴装头/皮带张力调
整
UNITA(制)
声波式皮带张力计
拉力棒
测量计
可测定 21.6N 贴装头/Z 轴
皮带张力调整
橡胶手套 更换切带机/刀刃
B-2
