G -S005-05 1004-003 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 151 6301237558 CORD 1 858F A-100-351 4W202696 152 6301548722 CORD(VGA) 2 858F A-100-352 4W204075 153 6301513430 CORD(LAN) 1 858F A-100-353 4W2…
G -S005-05
0802-001
操作
PC
部
OPERA
TION PC SECTION

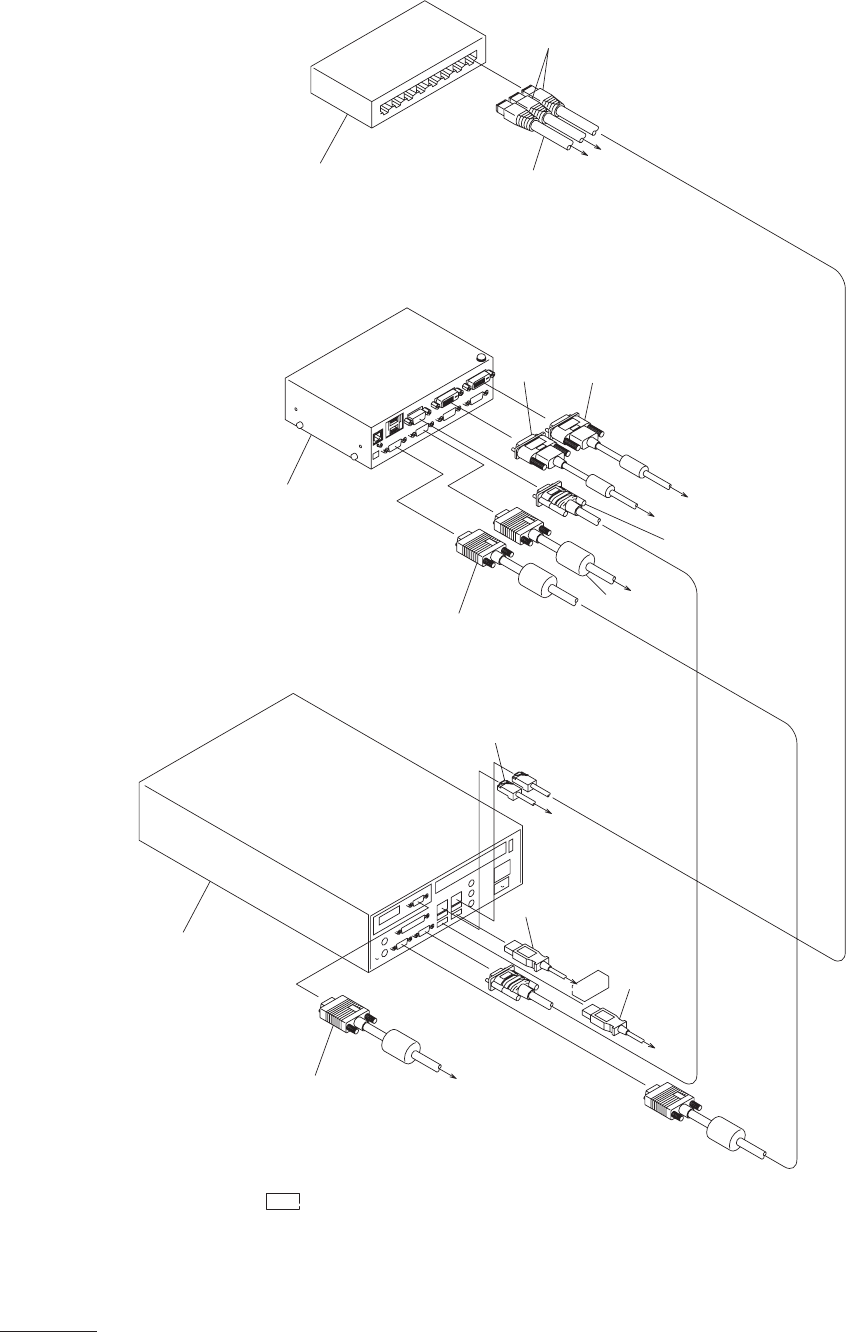

Fig. FA-2
ケーブル
Cable
X17501
内が後面用キーボード対応箇所です。
Inside the box shows the locations to be treated
when the Keyboard for Machine’s Rear side is attached.
-U72
-U73
-U71
-U71
162
See Fig. FA-1
Key No.61
155
154
163
163
151
152
152
153
157
156
See Fig. FA-1
Key No.62
See Fig. FA-1
Key No.66
X7304
X7305
X7306
X7102
X7202 X7201
X7203
X7103
X7501
X7105
X7107
X7308
X7309
X17101
X0514
X7106
X7108
X9103
X9104
X7403
X7403
X8102
X7101
FA-2 illust-1
G -S005-05
1004-003
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
151 6301237558 CORD 1 858FA-100-351 4W202696
152 6301548722 CORD(VGA) 2 858FA-100-352 4W204075
153 6301513430 CORD(LAN) 1 858FA-100-353 4W203835
154 6301116327 CORD(LAN 1M) 2 858FA-100-354 4W202216
155 6301116334 CORD(LAN 3M) 1 858FA-100-355 4W202217
156 6301252186 CORD 1 858FA-100-356 4W202784
157 6301245294 CORD 1 858FA-100-357 4W202730
157 6301245294 CORD 1 858FA-100-357 4W202730
162 6301505497 CORD(X7108-) 1 858FA-100-362 4W203715
163 6301359830 CORD 2 858FA-100-363 4W203134
GXH-3JPH
G -S005-05
FA-2
FA-2 list-1
平成
20
年
2
月
初版発行
Published, Feb. 2008
平成
21
年
9
月
第２版発行
Revised, Sep. 2009
平成
22
年
4
月
第３版発行
Revised, Apr. 2010
CHIP MOUNTING SYSTEM
立体分解図
EXPLODED ILLUSTRATION
編集及び発行所
Editing & Publishing
Printed by T.H.I
不許複製
1004-003
COLOPHON
