1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1 SOKO
Ausgabe 10/2007
10
: Nehmen Sie den Tray-Halter und montieren Sie ihn an Stellplatz 2 mit den zwei M6 x 30 mm
Inbusschrauben am Maschinenständer.
Drücken Sie hierbei das Tray etwas in Richtung BE-Wagen.
1
: Setzen Sie den Abwurfbehälter wieder ein.
Trayhalter- Montage mit M6 x 30 mm Inbusschrauben
SOKO 1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1
Ausgabe 10/2007
11
1.7.2 Verstellung des Endschalters für Breitenverstellung

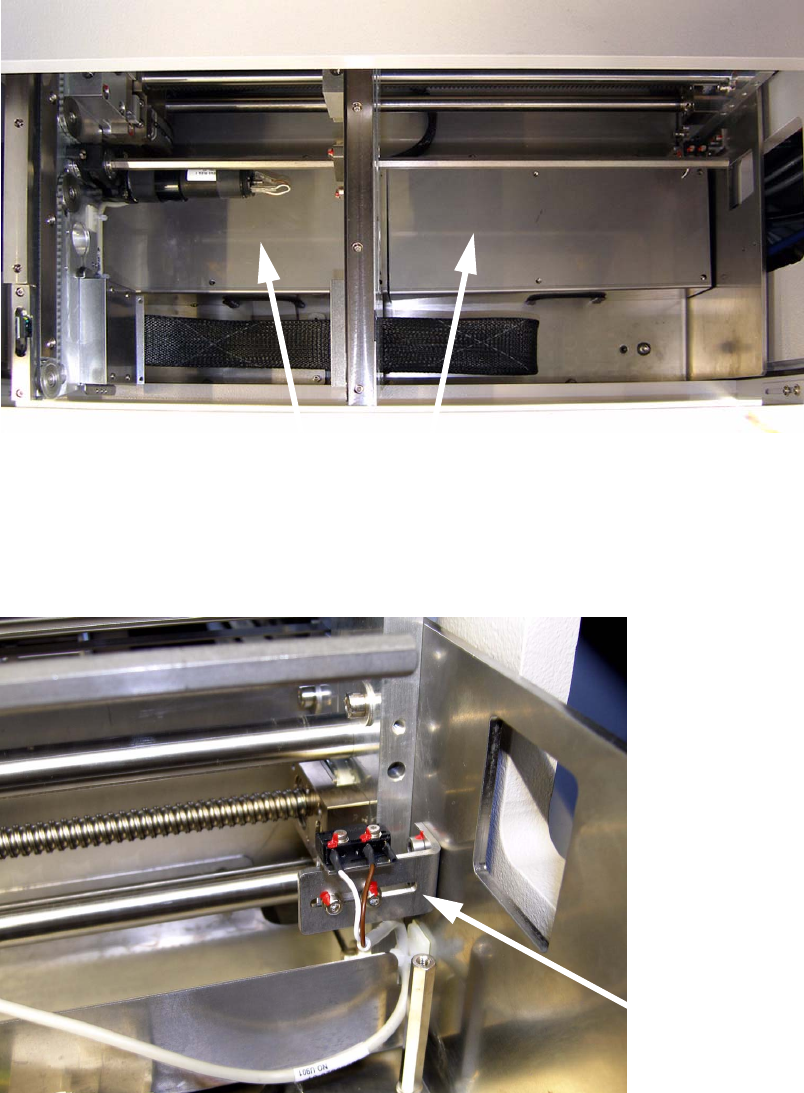

: Öffnen Sie die Abdeckung des Ausgabebandes.
: Entfernen Sie die beiden Abdeckungen von der Umsetzplatine im Ausgabeband.
1
: Demontieren Sie den rechten Haltewinkel für die Breitenverstellung durch lösen der beiden
Schrauben.
1
Abdeckungen Umsetzplatine
Haltewinkel
1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1 SOKO
Ausgabe 10/2007
12

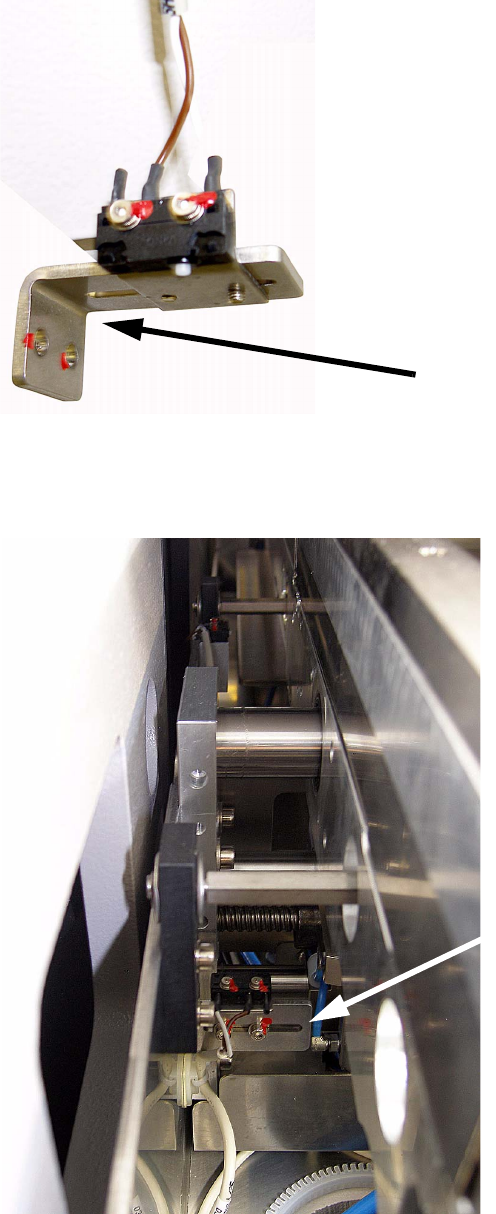

: Demontieren Sie den Endschalter vom Haltewinkel.
1
: Demontieren Sie den linken Haltewinkel für die Breitenverstellung durch lösen der beiden
Schrauben.
1
Haltewinkel demontieren
Haltewinkel
