Montageanleitung / Assembly instructions Manuelles Tray / Manual tray SIPLACE D1
Ausgabe 10/2007 Edition
4
2.7 Hardware installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2.7.1 Assembly of the tray holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2.7.2 Adjusting the limit switch for the conveyor width . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.8 Disassembly of the hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.9 Programming under SIPLACE Pro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.10 Possible causes of error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
SOKO 1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1
Ausgabe 10/2007
5
1 Montageanleitung
SOKO Manuelles Tray an Stellplatz 2
für 2 Jedec-Trays SIPLACE D1

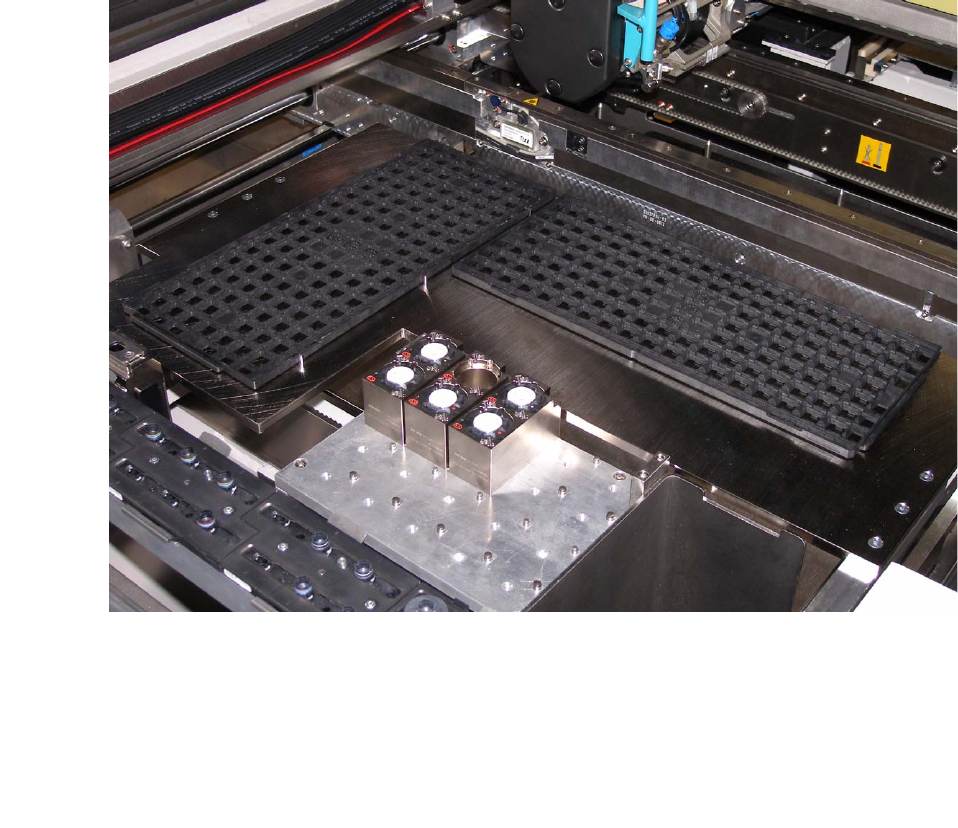

1.1 Funktionsprinzip
Bei einer D1 ist die Möglichkeit gegeben, ein JEDEC Tray innerhalb der Maschine zu stellen. 1
1
1
1.2 Voraussetzungen
1
Hardware:
SIPLACE D1 - Einfachtransport
Software: -
1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1 SOKO
Ausgabe 10/2007
6
1.3 Restriktionen
Die maximale Transportbreite bei eingebautem Trayhalter beträgt ca. 300 mm im Standard und
324 mm mit überbreitem Transport. 1
Der Trayhalter ist ausschließlich für Bauelemente bestimmt, die inkl. Tray eine Höhe von 16 mm
nicht überschreiten. 1
Soll auf diesem Trayhalter andere Bauelemente bestückt werden, so dürfen diese nicht höher
sein, da sonst Crashgefahr mit dem Kopf besteht. 1
Kommt ein Service Tool zum Einsatz, so muss die Maschine auf den Standard zurückgerüstet
werden. 1
Es ist nur eine eingeschränkte Leistungsberechnung möglich. 1
1
Es gelten weiterhin die gültigen Restriktionen bezüglich des Bauelementespektrums. 1
1
FlipChip-Kamera und Koplanaritäts-Modul können nicht verwendet werden. 1
Es kann nur feste Transportseite rechts benutzt werden. 1
