1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1 SOKO
Ausgabe 10/2007
8
1.6 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinen-
ständer-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.6.1 Definitionen
1
Hinweis 1
1
1
1
SOKO 1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1
Ausgabe 10/2007
9
1.7 Hardware-Installation
1.7.1 Montage des Trayhalters
: Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten am Haupt-
schalter aus.
: Entnehmen Sie den Bauteileabwurfbehälter an Stellplatz 2 aus dem Bestückautomaten.
1

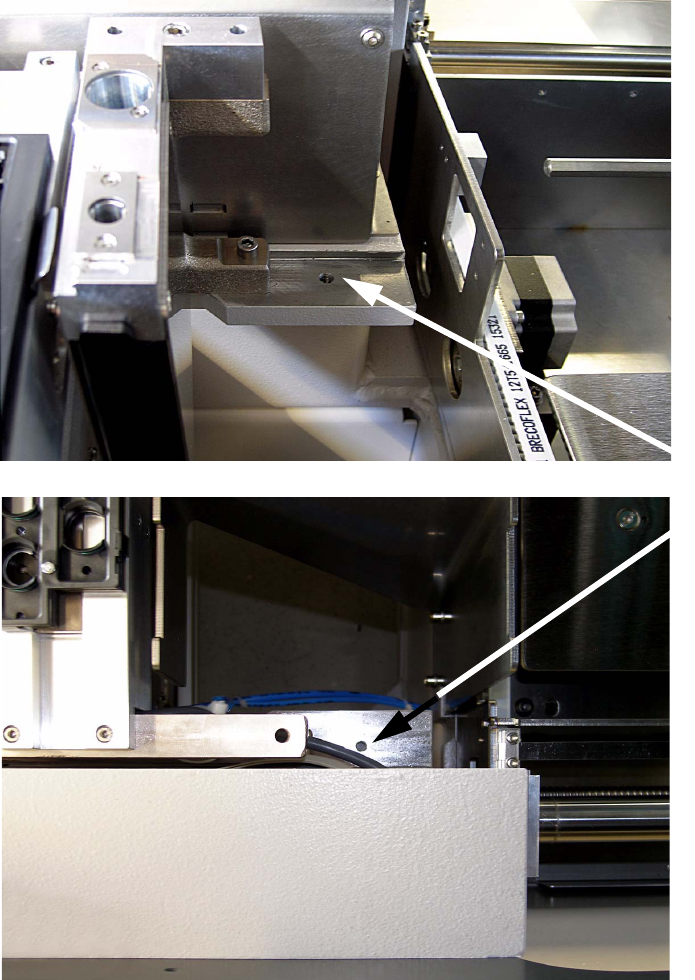

Gewinde für
Trayhalter-
Montage
1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 für 2 Jedec-Trays SIPLACE D1 SOKO
Ausgabe 10/2007
10
: Nehmen Sie den Tray-Halter und montieren Sie ihn an Stellplatz 2 mit den zwei M6 x 30 mm
Inbusschrauben am Maschinenständer.
Drücken Sie hierbei das Tray etwas in Richtung BE-Wagen.
1
: Setzen Sie den Abwurfbehälter wieder ein.

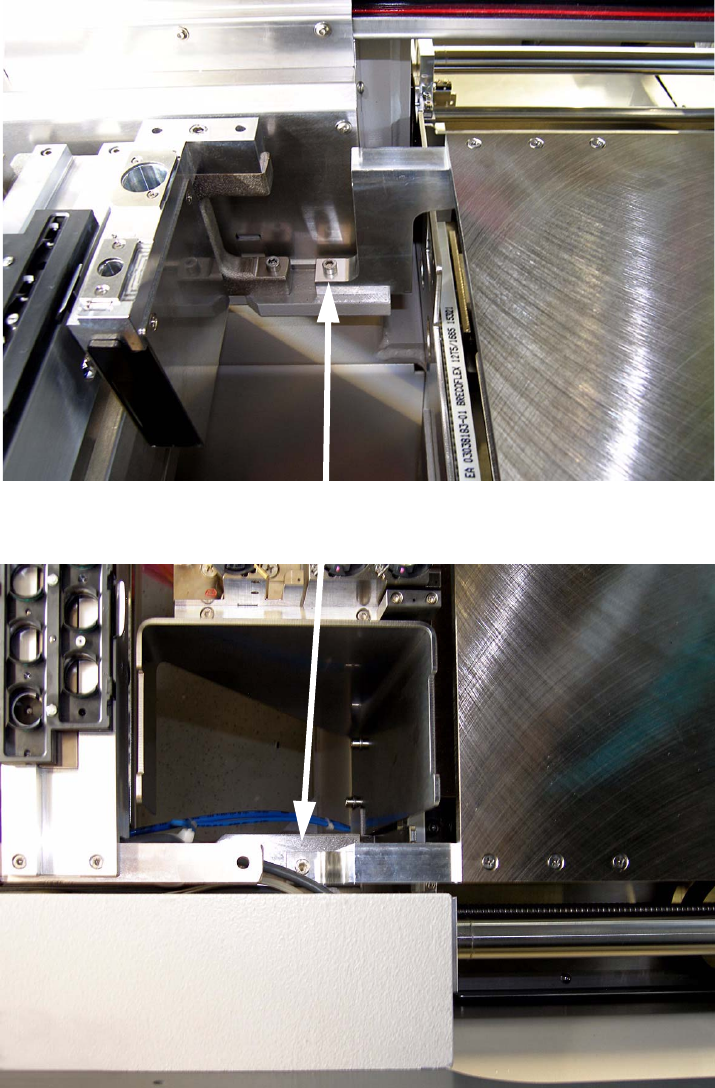

Trayhalter- Montage mit M6 x 30 mm Inbusschrauben
