4022 593 50071 操作手册
05.01 AX 系列 13
一般机器信息
第 2 章 一般机器信息
2.1 正面部件
图 8 正面部件
1
2
3
4
5
3
6
7
1. 灯柱。
• 白色 应急已激活 / 机器已停止工作 / 空闲状态。
• 蓝色 因为出现故障而请求操作员介入。
• 绿色 安全运行模式。
• 警报器请求操作员参与。
2. 触摸屏。
操作机器时使用的图形用户界面。
3. 进板、出板装置盖
保护进板和出板。
4. 贴片模块。
从供料器取元件并贴在基板上。
5. 供料器料车。
6. 机台正面左侧盖门。
7. 机台正面右侧盖门。
2
4022 593 50071 操作手册
05.01 AX 系列 14
一般机器信息

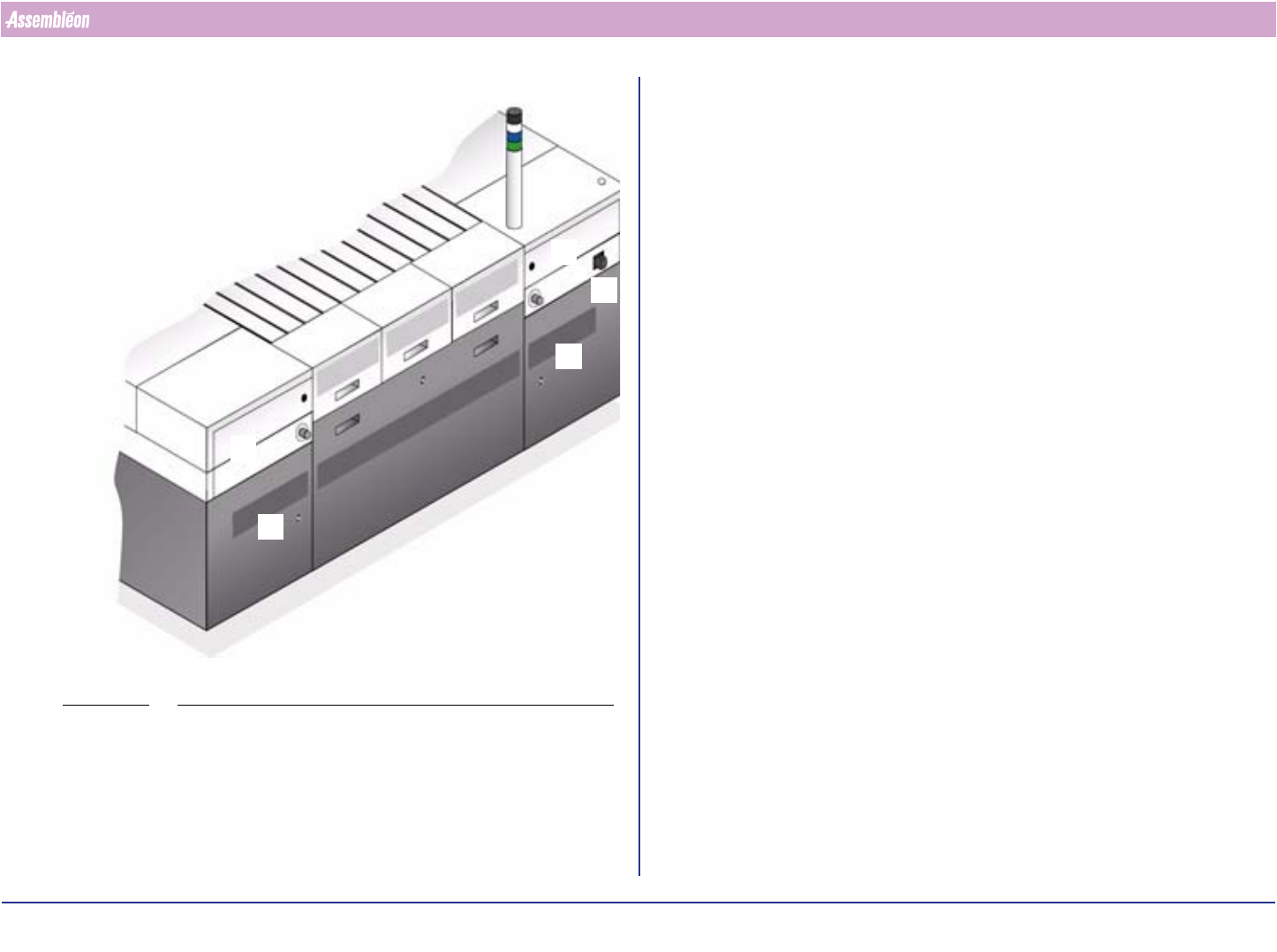

2.2 背面部件
图 9 背面部件
1
2
3
4
5
1. 主电源开关。
2. 机台背面左上盖门，
盖住气源单元，为取件和块状供料器提供空气。
3. 机台背面左下盖门。
4. 机台背面右上盖门。
5. 机台背面右下盖门。
4022 593 50071 操作手册
05.01 AX 系列 15
一般机器信息

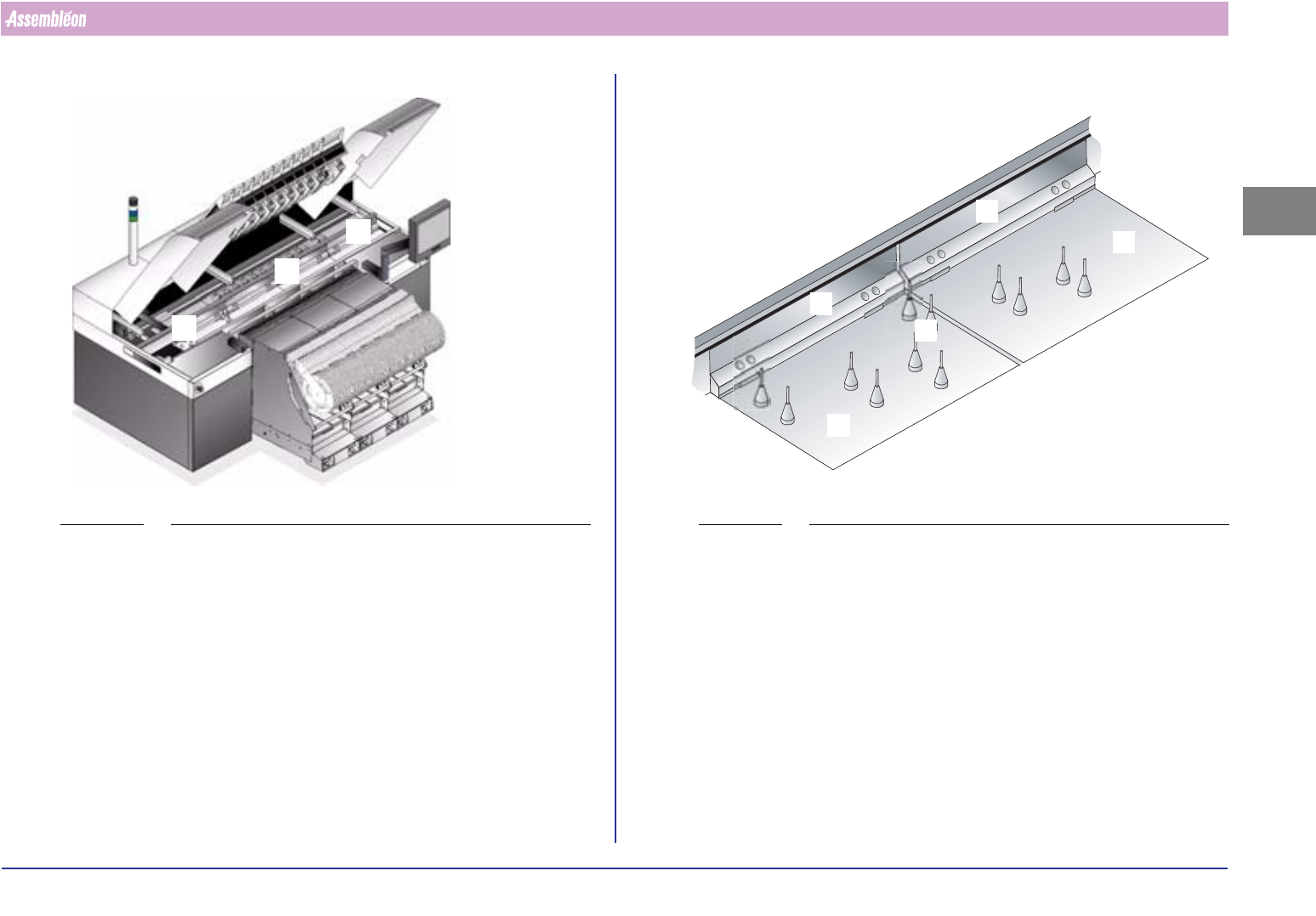

2.3 传送器模块
图 10 传送器模块
传送器模块将基板传送过机器。
1. 进板。
2. 工作区。
3. 出板。
3
2
1
2.3.1 基板支撑
图 11 基板支撑
1. 支承板。
2. 支承销。
3. 后支撑条。
1
2
3
3
1
2
