4022 593 50071 操作手册
05.01 AX 系列 16
一般机器信息

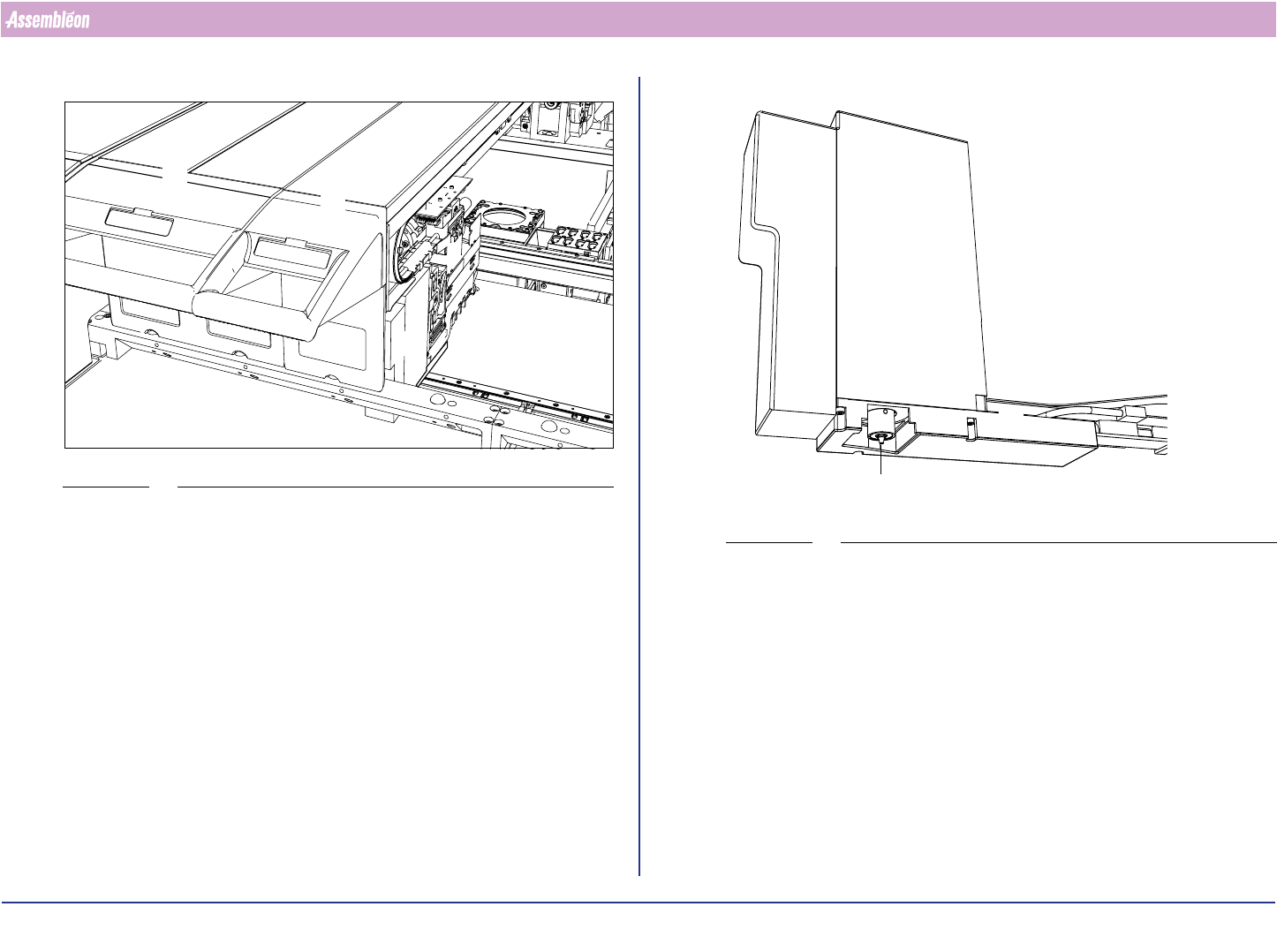

2.4 贴片模块概述
图 12 贴片模块概述
1. 窄贴片模组，参见 2.4.1. 贴片模组。
2. 标准贴片模组，参见 2.4.1. 贴片模组。
3. 贴片头，参见 2.4.2. 贴片头。
4. 吸嘴更换单元，参见 2.4.3. 吸嘴更换单元。
5. CV 照相机，参见 2.4.4. CV 照相机。
2.4.1 贴片模组
贴片模组，手柄上带 LED 状态指示灯：
绿色 = 正在运行，红色 = 注意！
窄贴片模组 (1) 和标准贴片模组 (2) 在机器上都可以找到。
它们的功能相同，但是窄贴片模组的宽度是标准贴片模组
的宽度的一半。这样，在不增大贴片模组占用空间的情况
下，输出可以翻倍。
贴片模组 (1, 2) 将贴片头 (3) 移动到正确的贴片位置。
2
1
3
4
5
2.4.2 贴片头
图 13 贴片头
1. BA （基板对中）照相机。
2. 激光镭射。
3. 用于处理元件的 RZ 单元。
4. 吸嘴，通过磁力固定到位，
吸嘴概述请参见 2.4.5. 吸嘴。
3
1
2
4
4022 593 50071 操作手册
05.01 AX 系列 17
一般机器信息
2.4.3 吸嘴更换单元
图 14 吸嘴更换单元
A)吸嘴栈位，放置不使用的吸嘴。
B)元件弃料盒 （标准）。
C) 真空校准垫。
D)BA 照相机的光校准垫。
E) Melf 真空校准工具。
1
2
3
4
5
6
7
8
B
C
D
E
A
2.4.4 CV 照相机
图 15 CV 照相机
1. CV （元件视觉）照相机。
2. 大元件弃料盒。
1
2
2
4022 593 50071 操作手册
05.01 AX 系列 18
一般机器信息
2.4.5 吸嘴
图 16 吸嘴概览
L5
L7
L8
L2
L3
L6
L4
V4
V5
V6
V7
V3
吸嘴
名称
每个元件使用指定的吸嘴处理。
图 17 吸嘴，概览
吸嘴类型 封装类型 对中类型
PA 2771/05 (L2) R-C0201..R-C0402
激光
PA 2771/10 (L3) R-C0402..R-C0603
激光
PA 2771/15 (L4) R-C0603..R-C1206
激光
PA 2771/20 (L5) R-C1206..R-C2516 SO14..SO16
激光
PA 2771/25 (L6) MELF
激光
PA 2771/30 (L7)
BGA、SO、SOJ、SSOP、TSSOP、VSO、
QFP、 TANT 和 PLCC
激光
PA 2771/35 (L8)
BGA、SO、SOJ、SSOP、TSSOP、VSO、
QFP 和 PLCC
激光 / 照相机
PA 2771/55 (V3)
BGA、倒装片等 激光 / 照相机
PA 2771/60 (V4)
连接器 激光 / 照相机
PA 2771/65 (V5)
BGA、SO、SOJ、SSOP、TSSOP、VSO、
QFP 和 PLCC
照相机
PA 2771/70 (V6)
用于处理下面的 “元件激光” 照相机
PA 2771/75 (V7)
所有 BGA、SO、SOJ、SSOP、TSSOP、
VSO、 QFP、 TANT、 PLCC
激光 / 照相机
