4022 593 50071 操作手册 05.01 AX 系列 21 一般机器信息 2.5.3 安装和卸下料车安全盖 注意 ： 料车安全盖必须放在没有供料 器料车的料车栈位上。 1. 安装料车安全盖。 2. 按该按钮。 ■ 按相反顺序即可卸下料车安全盖。 图 20 安 装料车安全盖 1 2 A A 2

100%1 / 64
4022 593 50071 操作手册
05.01 AX 系列 20
一般机器信息
2.5.2 安装和卸下 FCM-II 供料器料车
注意 ：
只有机器的主开关打开时，才能安装和卸下供料器料车。 在安装
供料器料车之前，先卸下料车安全盖，请参阅 2.5.3。
使用真空清洁器清洁供料器料车位置。
1. 将料车滚动到机器上。
2. 将料车装入所需的料车栈位。
3. 同时按两个按钮，直到料车完全抬起。
供料器上的控制灯将亮起。
4. 折起两个把手。
5. 将把手向里推。
■ 按相反顺序即可卸下供料器料车。

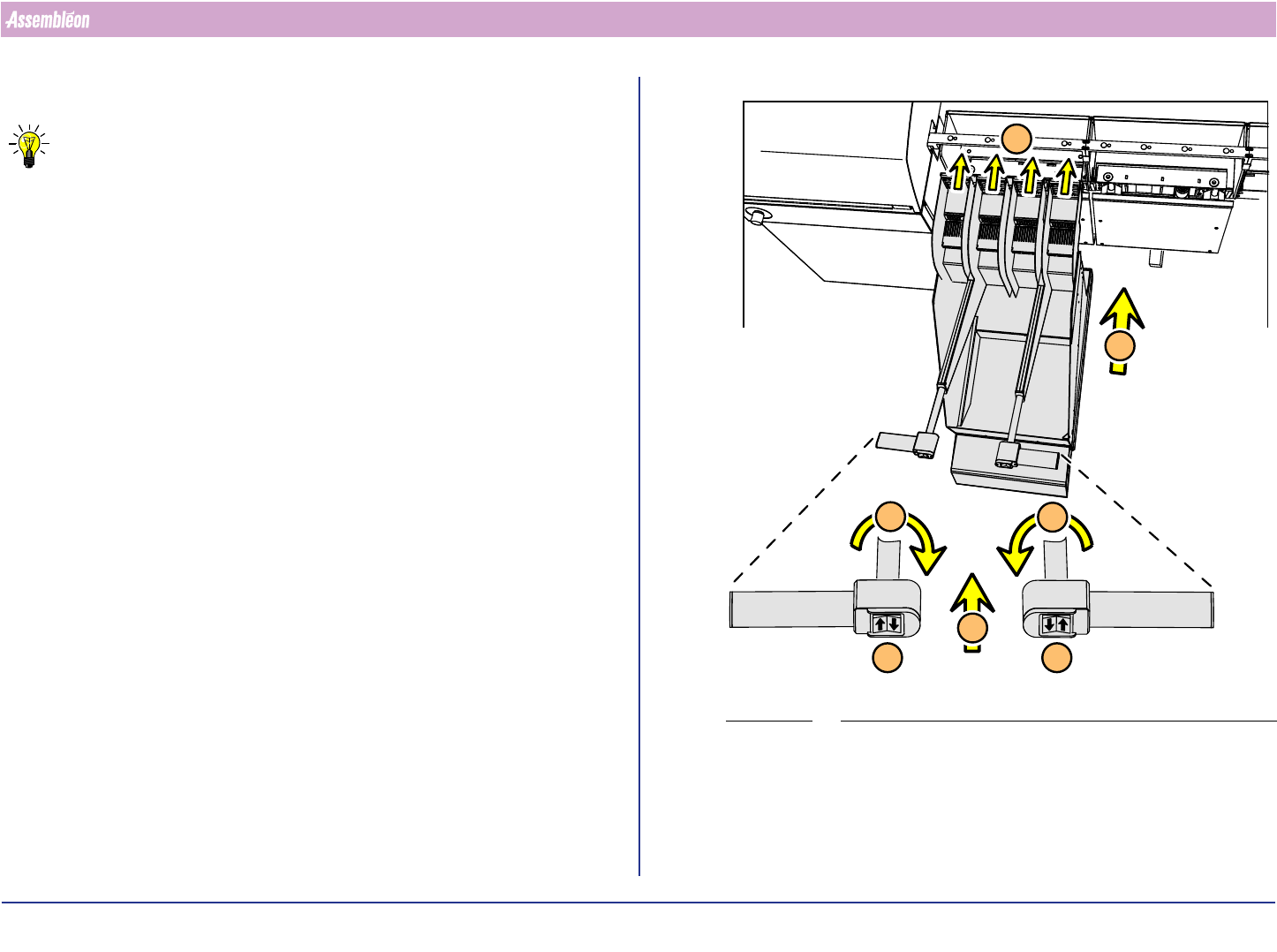

图 19 安装料车
3
3
5
4
4
1
2
4022 593 50071 操作手册
05.01 AX 系列 21
一般机器信息
2.5.3 安装和卸下料车安全盖
注意 ：
料车安全盖必须放在没有供料器料车的料车栈位上。
1. 安装料车安全盖。
2. 按该按钮。
■ 按相反顺序即可卸下料车安全盖。

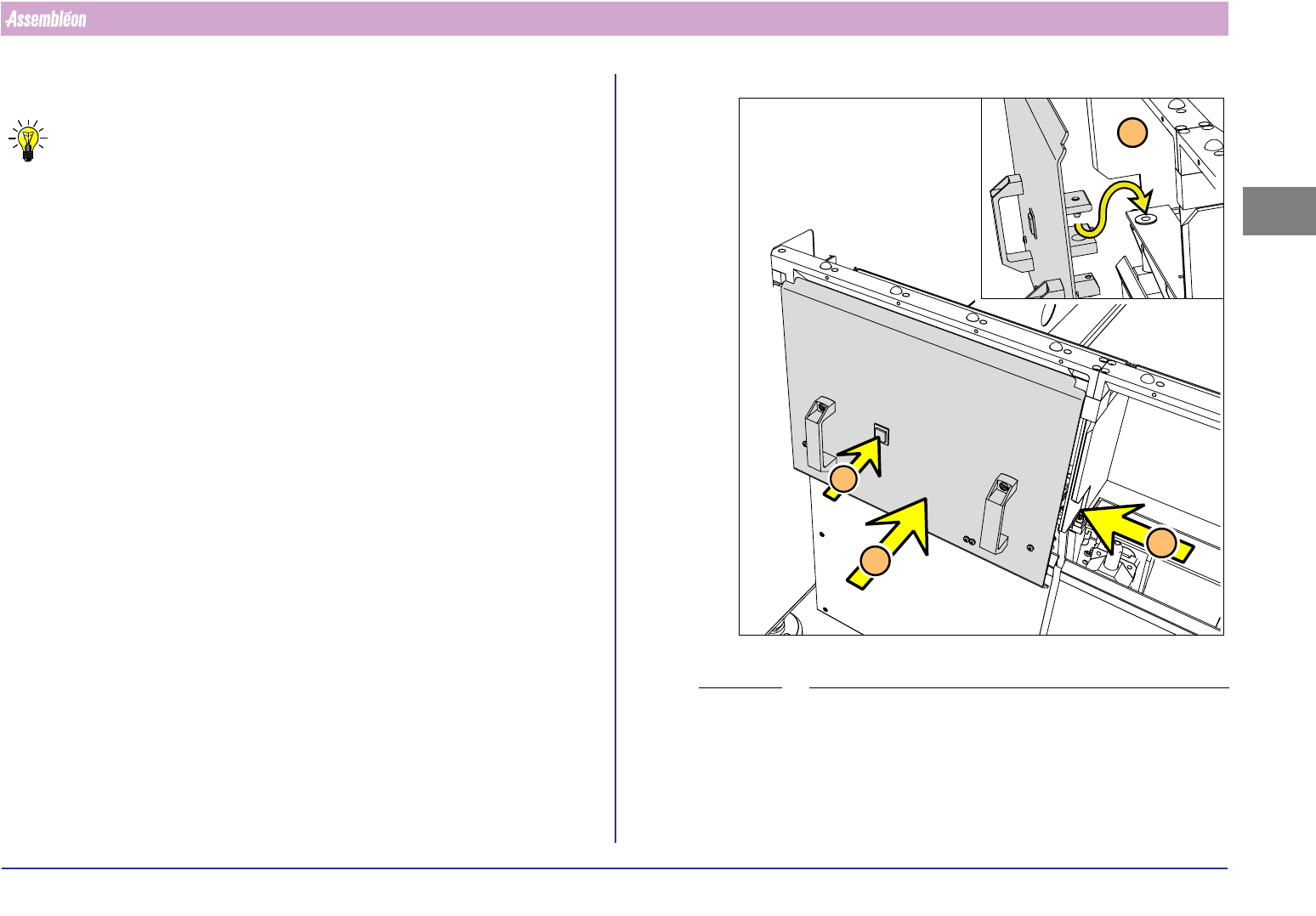

图 20 安装料车安全盖
1
2
A
A
2
4022 593 50071 操作手册
05.01 AX 系列 22
一般机器信息
2.6 处理供料器
2.6.1 在 A 系列料车上处理供料器
A. 检查供料器和料车上的供料器接口表面是否清洁，没有
元件，并且没有任何机械损伤。
B. 检查供料器上的料带是否直接在供料器下切割。
C. 检查顶部银箔切割后是否至少低于供料器 100 mm。
D. 将供料器的顶部导杆置于所需的供料器栈位 (1)。使用 1
到 27 进行编号。
拉动手柄 (2)，使供料器保持平直并将两个定位针滑入
(3) 孔中 (4)，直到卡杆 (5) 锁到料车的锁定轴上。
E. 如果供料器正确装入供料器料车，绿色的 LED 指示灯
(1) 会闪烁大约 3 秒，之后，该指示灯会一直亮起。
（使用按钮 3 或 4）检查 / 纠正第一个元件的贴片位置
(2)。
■ 按相反顺序即可卸下供料器。

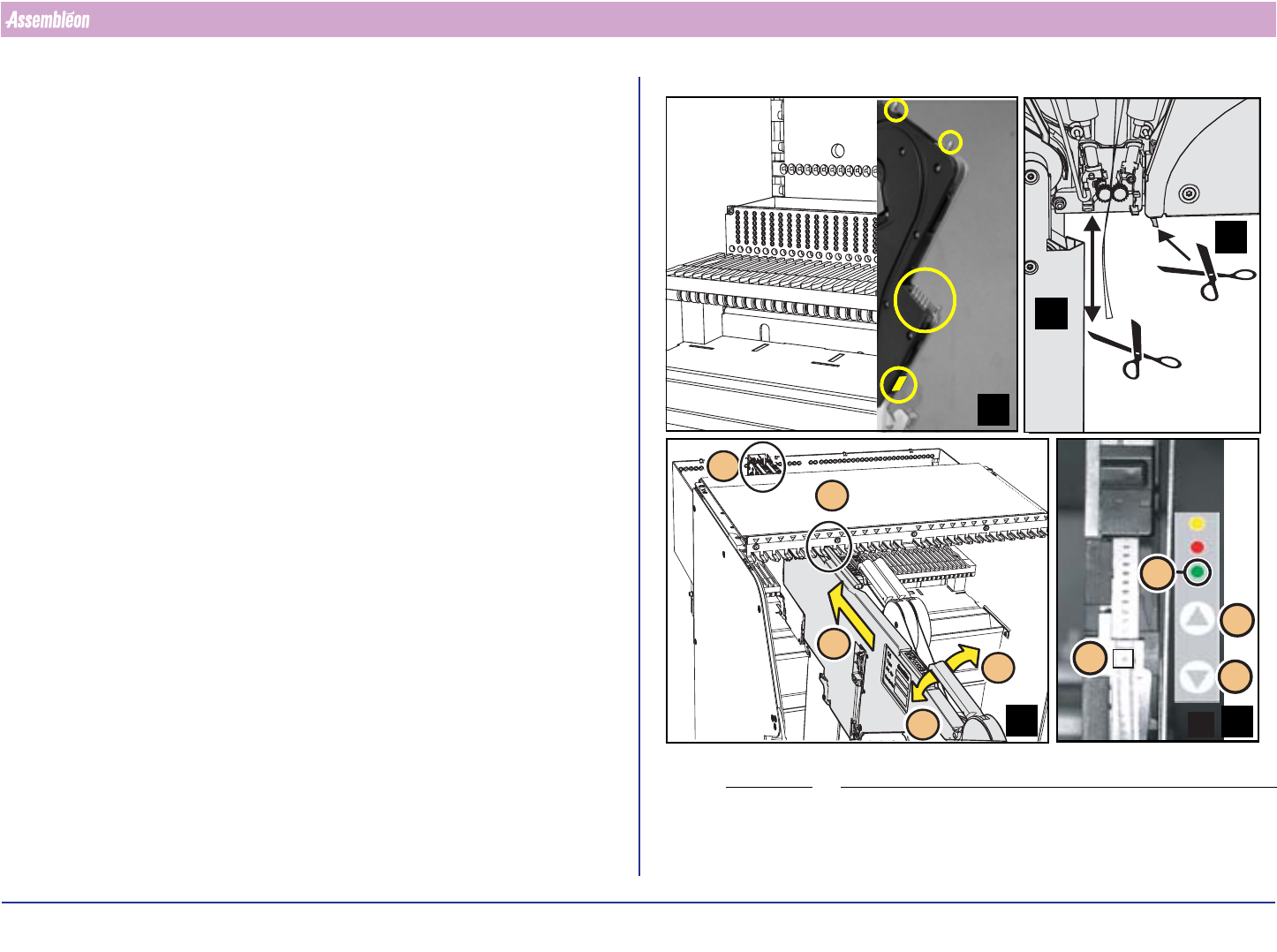

图 21 在 A 系列料车上处理供料器
A
1
4
2
3
5
D
1
3
4
2
B
D
E
C
