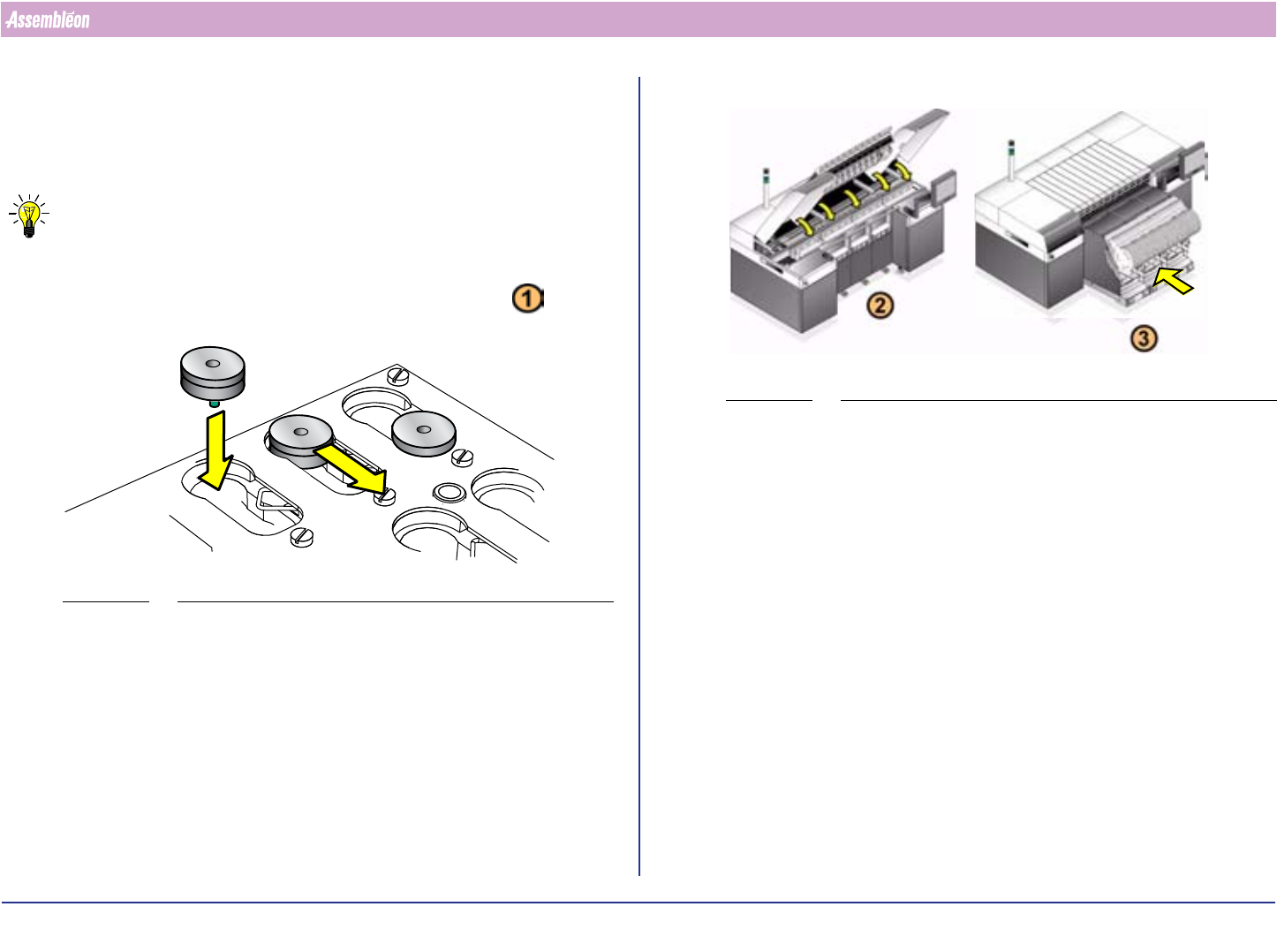

4022 593 50071 操作手册
05.01 AX 系列 40
选择新程序
8.4 卸下支承板

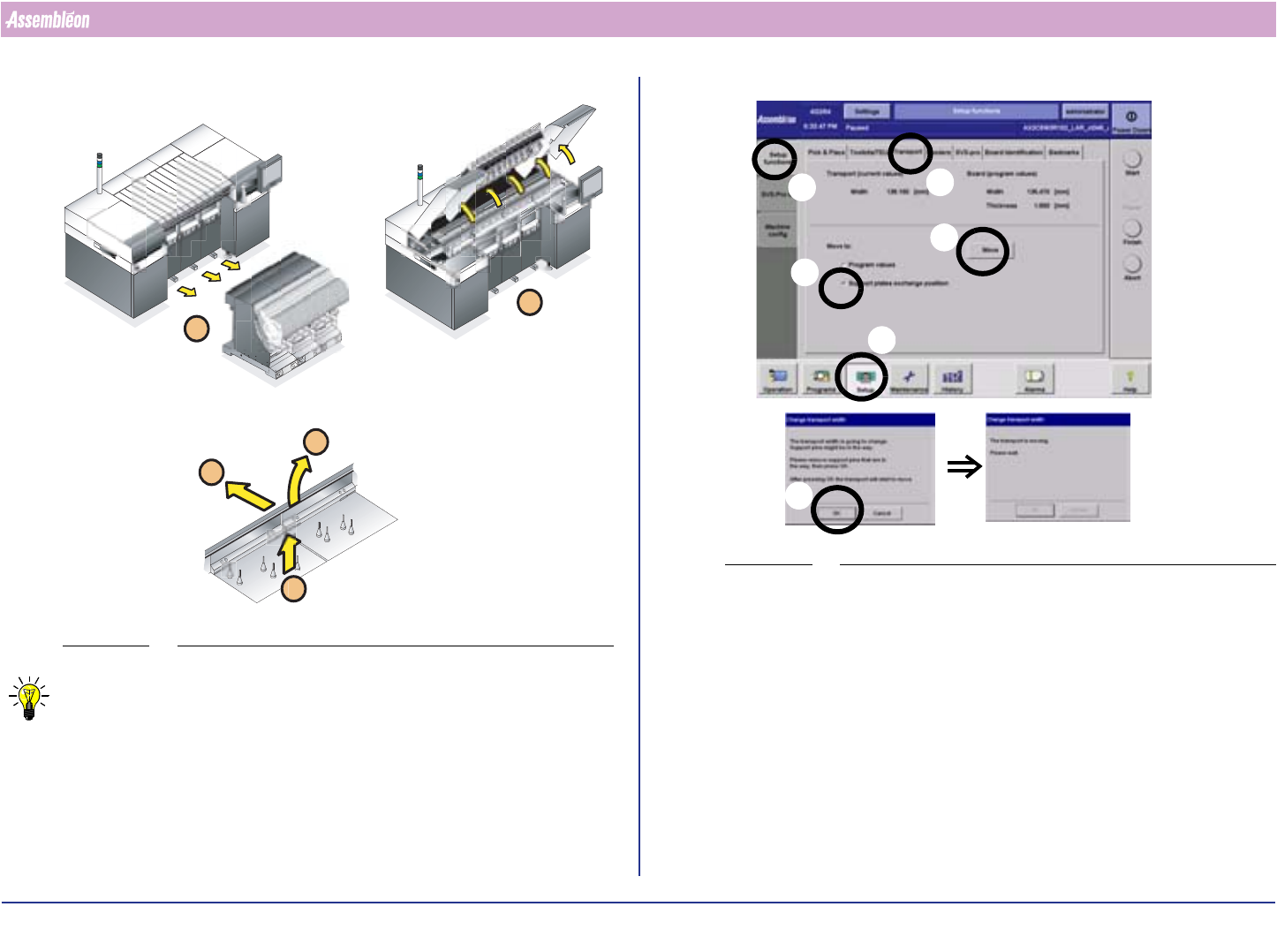

图 40 卸下基板支承板
注意 ：
如有必要，请使用凳子来防止不完全的工作负载。
2
1
5
4
3
1. 将后传送轨道移动到最后端的位置。 .
图 41 将后传送轨道移动到最后端的位置
• 选择 “设置” (a)、“设置功能” (b)、“传送器”选项
卡 (c)、“支撑板更换位置” (d)，然后选择 “移动”
(e)。
• 检查传送器是否可以自由移动，并进行确认 (f)。
• 等待传送轨道移动完毕。
2. 取下所有料车。
3. 打开所有贴片模组、进板和出板装置盖。
4. 取走后支承条。
5. 取出支承板。
6. 使用真空清洁器清洁传送区、料车栈位和弃料盒。
f
a
e
d
b
c
4022 593 50071 操作手册
05.01 AX 系列 41
选择新程序
8.5 安装支承板

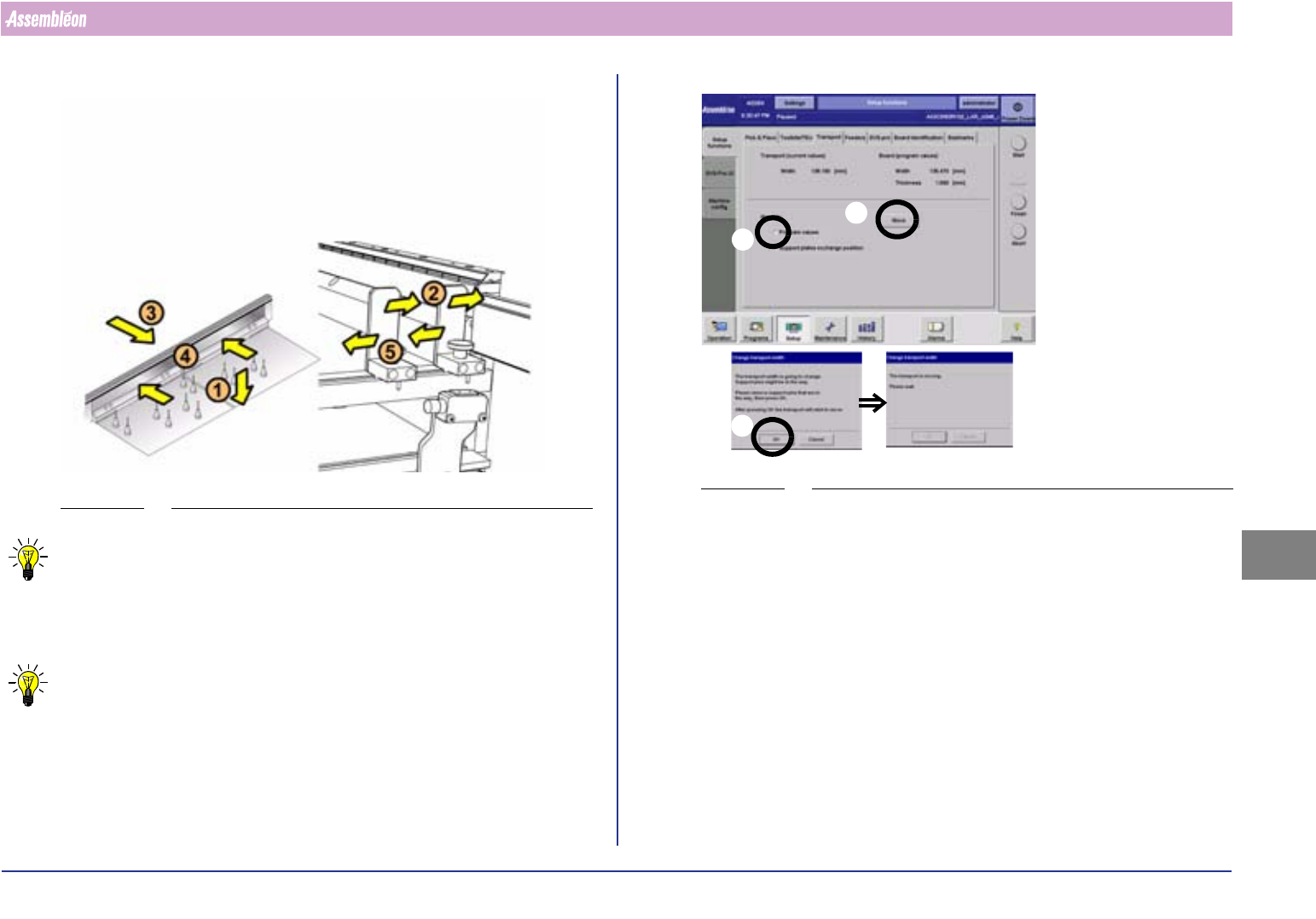

图 42 安装基板支承板
注意 ：
如有必要，请使用凳子来防止不完全的工作负载。
1. 将准备好的支承板按照正确的顺序安装在传送梁上。
注意 ：
不要移动支承板上的销
2. 松开停止器，向前传送轨道滑动。
3. 将后传送轨道移动到 “基板宽度”的位置。
图 43 基板宽度设置
• 选择 “程序值” (a)，然后选择 “移动” (b)。
• 检查传送器是否可以自由移动，并进行确认 (c)。
• 等待后传送轨道移动完毕。
4. 一定要重新放置基板支承条，将其靠在后传送轨道上。
5. 将 “新”基板推入进板装置，检查停止器沿基板方向平
均的传送器宽度和位置。
6. 检查低速传感器的位置。
c
b
a
