Kurzbeschreibung Ablauf des Bestückkopf-Tausches Ablauf der Montage 16 Assembly Instructions / Mont ageanleitung Head Reconfiguratio n Kit C&P20A Ablauf der Mo ntage 2.5.2 Ablauf der Montage
Kurzbeschreibung
Ablauf der Demontage Ablauf des Bestückkopf-Tausches
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 15
Ablauf d es Bestückkopf-Tausches
2.5 Ablauf des Bestückkopf-Tausches
Ablauf d er Demontage

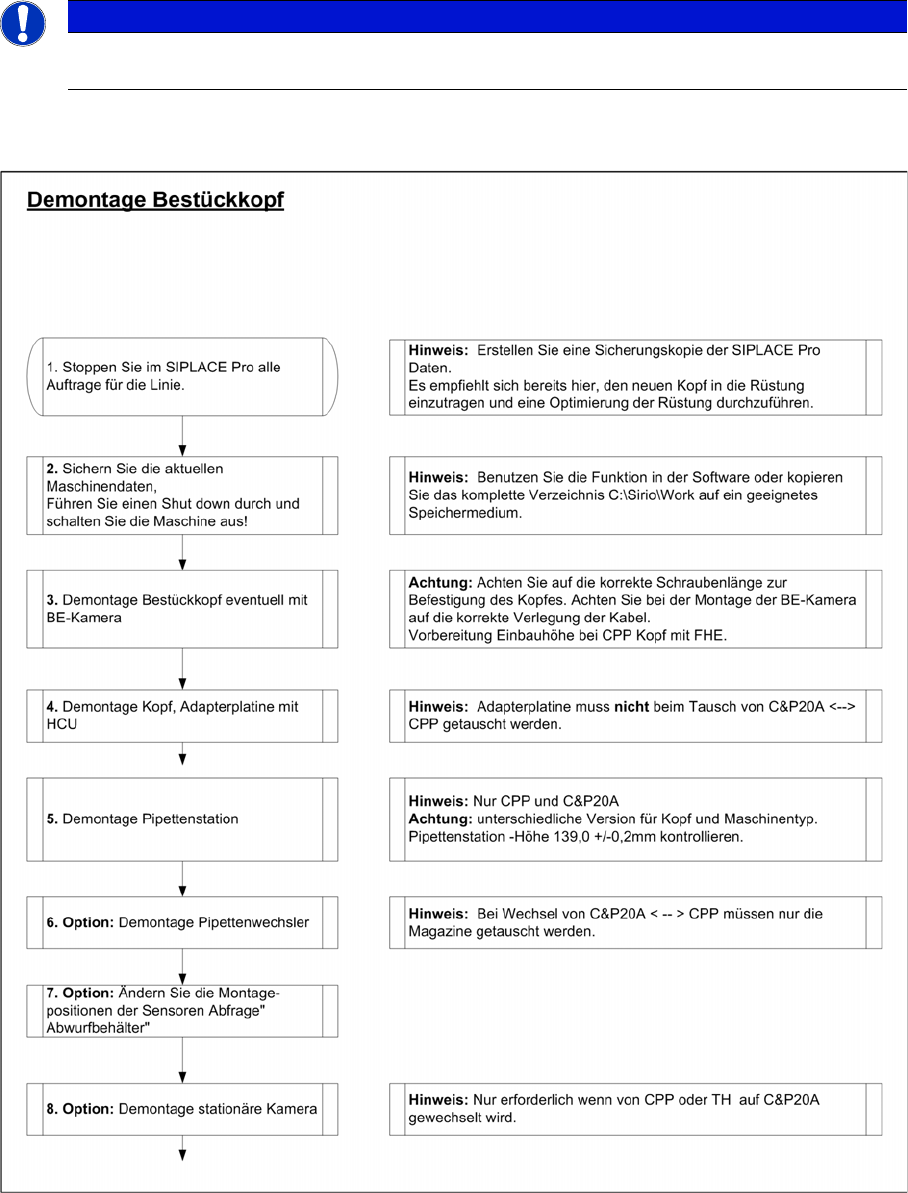

2.5.1 Ablauf der Demontage
HINWEIS
Die folgenden Ablaufdiagramme beschreiben die grundsätzliche Vorgehensweise, um an SX1/
2-Maschinen ab der SW70x zwischen verschiedenen Bestückkopftypen zu wechseln.
Kurzbeschreibung
Ablauf des Bestückkopf-Tausches Ablauf der Montage
16 Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A
Ablauf der Mo ntage

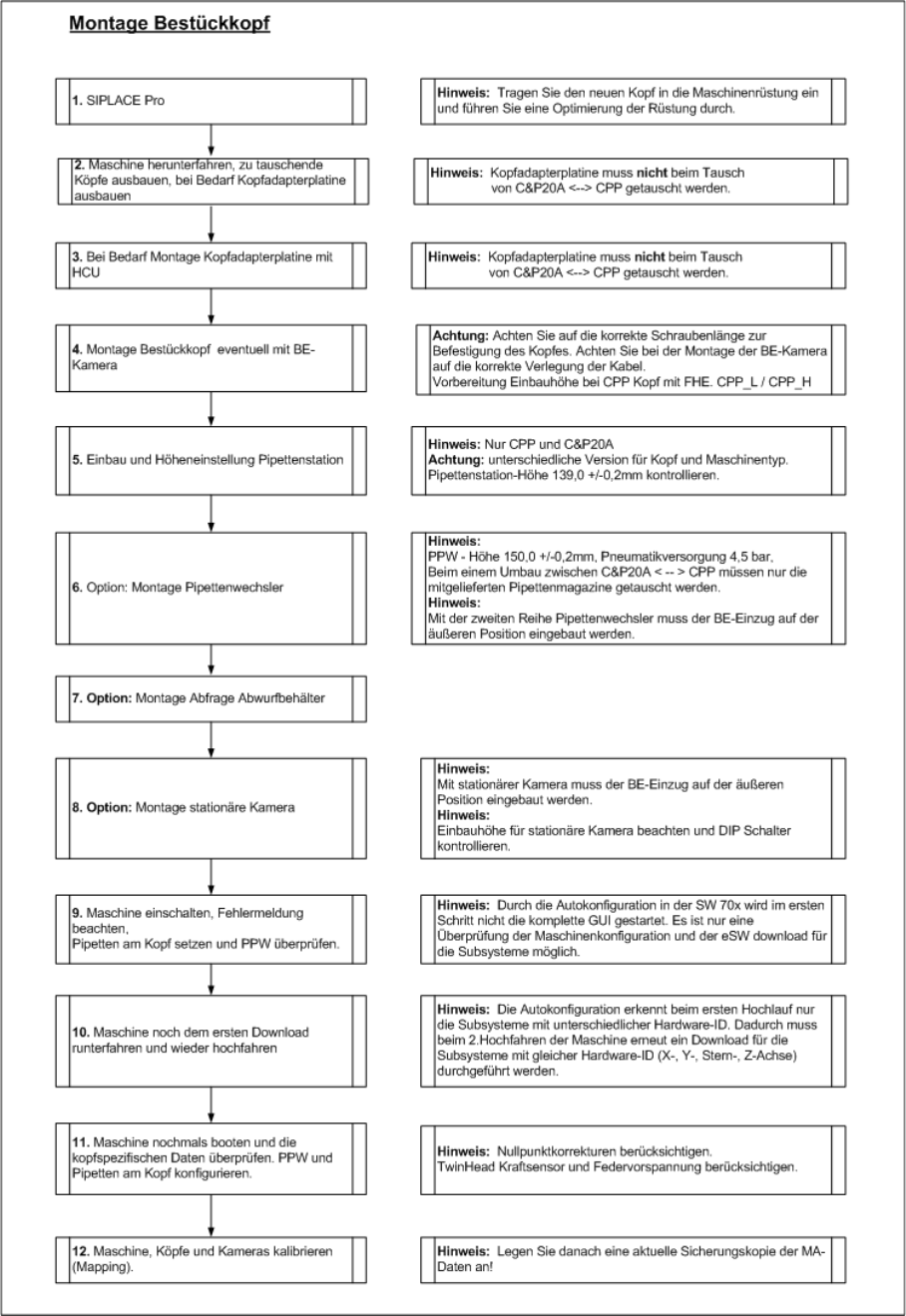

2.5.2 Ablauf der Montage
Einbau des C&P20A-Bestückkopfes
Konfiguration der Bestückköpfe in SIPLACE Pro Vor der Demontage des Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 17
Einbau des C&P20A-Bestückkopfes
3 Einbau des C&P20A-Bestückkopfes
Vor dem Einbau des C&P20A-Bestückkopfes müssen zunächst die aktuelle Konfiguration sowie Ma-
schinendaten gesichert werden und dann der zu ersetzende Bestückkopf ausgebaut werden.
Wenn Sie von einem CPP-Kopf auf einen C&P20A-Kopf umrüsten, beginnen Sie mit den Abschnitten
"3.1 Vor der Demontage des Bestückkopfes" [ ➙ 17] und "3.2 Demontage des CPP-Bestückkopfes" [ ➙
18].
Wenn Sie von einem TwinHead auf einen C&P20A-Kopf umrüsten, beginnen Sie mit den Abschnitten
"3.1 Vor der Demontage des Bestückkopfes" [ ➙ 17] und "3.3 Demontage des TwinHead" [ ➙ 20].
Wenn Sie den C&P20A-Kopf an einem Portal einbauen, an dem bisher kein Kopf installiert ist, beginnen
Sie mit den Abschnitten "3.1 Vor der Demontage des Bestückkopfes" [ ➙ 17] und "3.4 Montage des
C&P20A-Bestückkopfes" [ ➙ 24].
Vor der Demontage des Bestückkopfes
3.1 Vor der Demontage des Bestückkopfes
Konfiguration der Bestückköpfe in SIPLACE Pro
3.1.1 Konfiguration der Bestückköpfe in SIPLACE Pro
► Stoppen Sie im SIPLACE Pro alle Aufträge in der Line.
► Erstellen Sie eine Sicherheitskopie der SIPLACE Pro-Daten.
HINWEIS
Art und Quelle der Gefahr
Es empfiehlt sich, bereits zu diesem Zeitpunkt den neuen Kopf in die Rüstung einzutragen (Ka-
meras und Pipetten) und die Optimierung für die Rüstungen durchführen zu lassen.
► Tragen Sie im Dialog Eigenschaften Rüstung den
neuen Bestückkopftyp, den Kameratyp und die Pipet-
tenwechslerkonfiguration für den entsprechenden
Maschinenstellplatz ein.
► Optimieren Sie die Rüstung in SIPLACE Pro neu.
Achten Sie dabei darauf, die korrekte Kopfhöhe ein-
zustellen.
