Einbau des C&P20A-Bestückkopfes Demontage des CPP-Bestückkopfes Sichern der bestehenden Maschine ndaten 18 Assembly Instructions / Mont ageanleitung Head Reconfiguratio n Kit C&P20A Sichern der bestehen den Masch…
Einbau des C&P20A-Bestückkopfes
Konfiguration der Bestückköpfe in SIPLACE Pro Vor der Demontage des Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 17
Einbau des C&P20A-Bestückkopfes
3 Einbau des C&P20A-Bestückkopfes
Vor dem Einbau des C&P20A-Bestückkopfes müssen zunächst die aktuelle Konfiguration sowie Ma-
schinendaten gesichert werden und dann der zu ersetzende Bestückkopf ausgebaut werden.
Wenn Sie von einem CPP-Kopf auf einen C&P20A-Kopf umrüsten, beginnen Sie mit den Abschnitten
"3.1 Vor der Demontage des Bestückkopfes" [ ➙ 17] und "3.2 Demontage des CPP-Bestückkopfes" [ ➙
18].
Wenn Sie von einem TwinHead auf einen C&P20A-Kopf umrüsten, beginnen Sie mit den Abschnitten
"3.1 Vor der Demontage des Bestückkopfes" [ ➙ 17] und "3.3 Demontage des TwinHead" [ ➙ 20].
Wenn Sie den C&P20A-Kopf an einem Portal einbauen, an dem bisher kein Kopf installiert ist, beginnen
Sie mit den Abschnitten "3.1 Vor der Demontage des Bestückkopfes" [ ➙ 17] und "3.4 Montage des
C&P20A-Bestückkopfes" [ ➙ 24].
Vor der Demontage des Bestückkopfes
3.1 Vor der Demontage des Bestückkopfes
Konfiguration der Bestückköpfe in SIPLACE Pro
3.1.1 Konfiguration der Bestückköpfe in SIPLACE Pro
► Stoppen Sie im SIPLACE Pro alle Aufträge in der Line.
► Erstellen Sie eine Sicherheitskopie der SIPLACE Pro-Daten.
HINWEIS
Art und Quelle der Gefahr
Es empfiehlt sich, bereits zu diesem Zeitpunkt den neuen Kopf in die Rüstung einzutragen (Ka-
meras und Pipetten) und die Optimierung für die Rüstungen durchführen zu lassen.

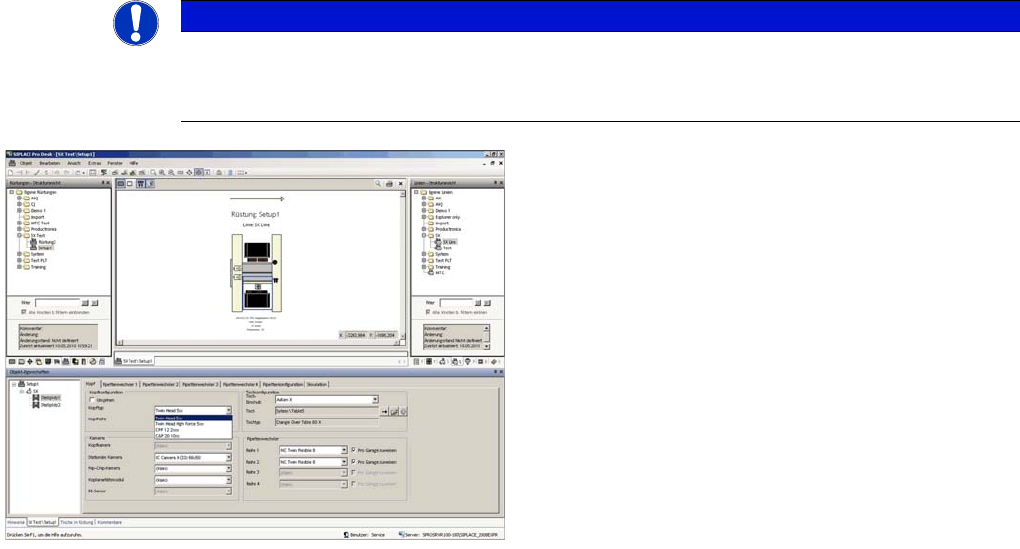

► Tragen Sie im Dialog Eigenschaften Rüstung den
neuen Bestückkopftyp, den Kameratyp und die Pipet-
tenwechslerkonfiguration für den entsprechenden
Maschinenstellplatz ein.
► Optimieren Sie die Rüstung in SIPLACE Pro neu.
Achten Sie dabei darauf, die korrekte Kopfhöhe ein-
zustellen.
Einbau des C&P20A-Bestückkopfes
Demontage des CPP-Bestückkopfes Sichern der bestehenden Maschinendaten
18 Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A
Sichern der bestehenden Maschinendaten
3.1.2 Sichern der bestehenden Maschinendaten
► Stecken Sie einen USB-Stick oder ein anderes geeignetes Speichermedium in den USB-Slot des
Stationsrechners.
► Speichern Sie die Maschinendaten auf das Speichermedium. Wählen Sie dazu Service --> Maschi-
nendaten archivieren...
BE-Wagen abdocken und Maschine ausschalten
3.1.3 BE-Wagen abdocken und Maschine ausschalten
► Docken Sie die BE-Wagen ab.
► Fahren Sie den Stationsrechner herunter und schalten Sie die Maschine am Hauptschalter aus.
► Trennen Sie den Automaten vom Stromversorgungsnetz und von der Pneumatikversorgung.
► Sichern Sie die Maschine gegen Wiedereinschalten. Siehe "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 8].
Demontage des CPP-Bestückkopfes
3.2 Demontage des CPP-Bestückkopfes
Daten- und Pneumatikleitungen abstecken
3.2.1 Daten- und Pneumatikleitungen abstecken
VORSICHT
► Tragen Sie während der gesamten Arbeit am Bestückkopf das EGB-Armband!

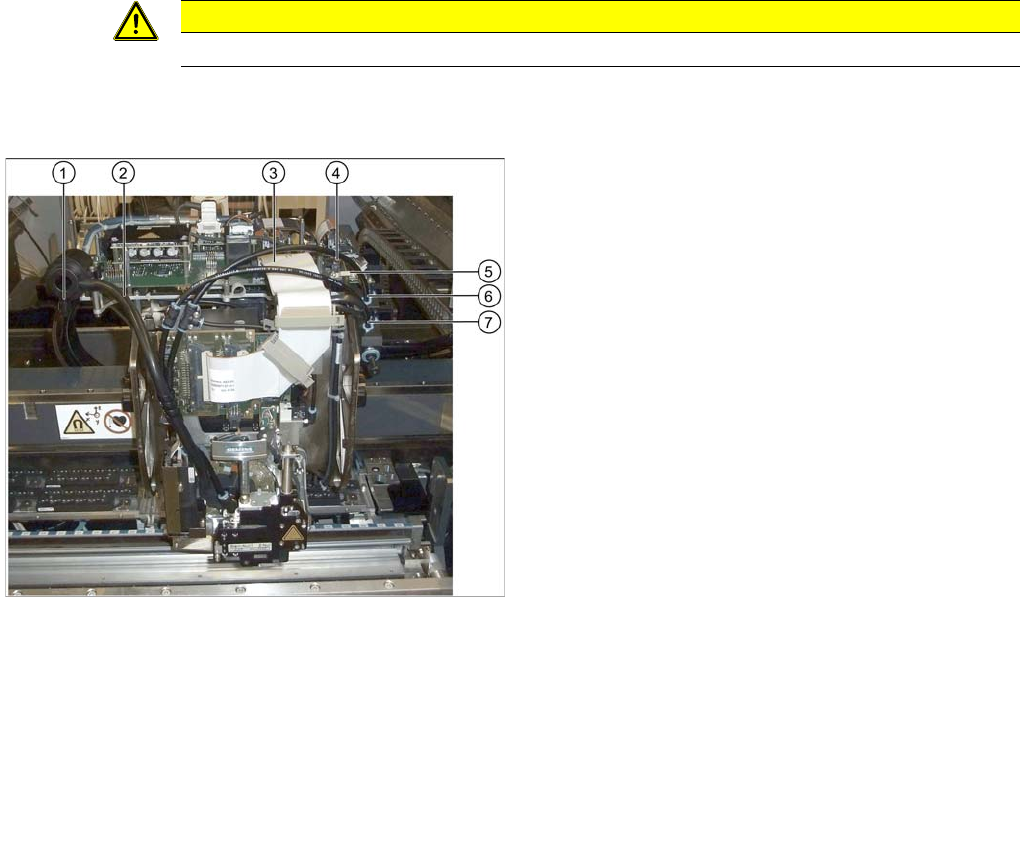

Daten- und Pneumatikleitungen abstecken
Legende
1. Übersteckkappe am Schalldämpfer
2. Abluftschlauch zum Schalldämpfer
3. Flachbandkabel zum Kopfadapter
4. BE-Kamerastecker
5. Kabelhalter des BE-Kamerakabels
6. Pneumatikschlauch des Abhol-/Bestückkreises
7. Pneumatikschlauch des Haltekreises
► Stecken Sie den Abluftschlauch (2) am
Schalldämpfer ab.
► Entfernen Sie beim Umbau auf einen TwinHead die
Übersteckkappe (1).
► Stecken Sie das Flachbandkabel am Kopfadapter ab
(3).
► Stecken Sie die beiden Stecker der BE-Kamera ab
(4).
► Entfernen Sie den Kabelhalter (Zugentlastung) des
BE-Kamerakabels (5).
► Stecken Sie die Pneumatikschläuche des Abhol-/
Bestückkreises (6) und des Haltekreises (7) am
Druckluftverteiler ab.
► Entfernen Sie beim Umbau auf einen TwinHead alle
Blindstopfen am Druckluftverteiler.
Einbau des C&P20A-Bestückkopfes
CPP-Kopf ausbauen Demontage des CPP-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 19
CPP-Kopf ausbauen
3.2.2 CPP-Kopf ausbauen
Weitere Aspekte für die Konfiguration
3.2.3 Weitere Aspekte für die Konfiguration
Folgende Punkte sind beim Umbau vom CPP- auf den C&P20A-Kopf zu beachten:
▪ Der vorhandene Kopfadapter kann beibehalten werden.
▪ Die CPP -Pipettenmagazine sind durch die C&P20A-Pipettenmagazine zu ersetzen. Die Basisein-
heit des Pipettenwechslers an der SX ist für beide Kopftypen identisch.
▪ Der Abwurfbehälter und die Pipettenstation können weiterverwendet werden.
Fahren Sie fort mit dem Abschnitt "3.4 Montage des C&P20A-Bestückkopfes" [ ➙ 24].
VORSICHT
► Halten Sie den Bestückkopf beim Lösen der Befestigungsschrauben gut am Griff fest, um
das Hinunterfallen und eine mögliche Beschädigung zu vermeiden.
Legende
1. Befestigungsschrauben linke Seite
2. Befestigungsschrauben rechte Seite
Die Befestigungsschrauben sind hier in der Position
"Kopf oben" abgebildet.
► Lösen Sie die vier Befestigungsschrauben des CPP-
Kopfes (die Schrauben verbleiben in den Buchsen).
► Heben Sie den CPP-Kopf aus der Maschine heraus
