Einbau des C&P20A-Bestückkopfes Montage des C&P20A-Bestückkopfes C &P20A-Kopf in die Maschine ein setzen 24 Assembly Instructions / Mont ageanleitung Head Reconfiguratio n Kit C&P20A Montage de s C&P2…
Einbau des C&P20A-Bestückkopfes
Umbau des Kopfadapters Demontage des TwinHead
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 23

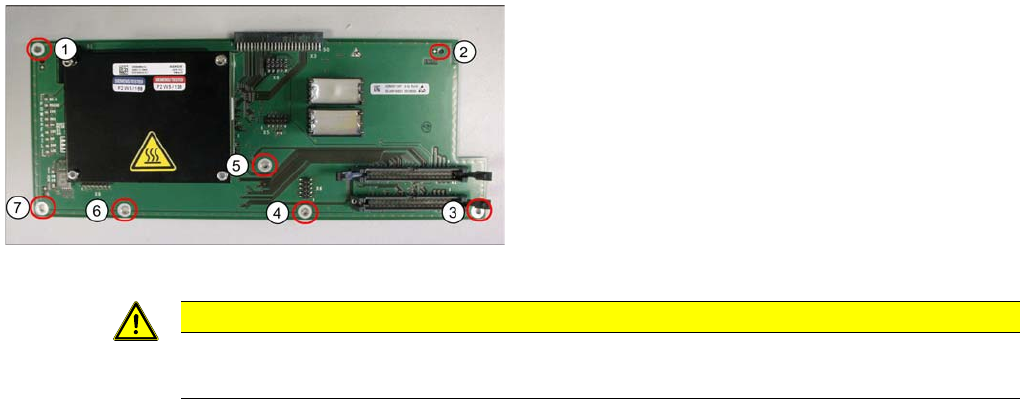

Kopfadapter
Legende
(1) – (7) Befestigungspunkte auf dem Kopfadapter
► Setzen Sie den Kopfadapter auf die Befestigungsbol-
zen im Einbauplatz und schrauben Sie ihn mit 7
Schrauben fest.
► Verbinden Sie Kopfadapterplatine über die Ste-
ckerleiste mit dem Kopfinterface.
VORSICHT
Einbauhinweise
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch.
Einbau des C&P20A-Bestückkopfes
Montage des C&P20A-Bestückkopfes C&P20A-Kopf in die Maschine einsetzen
24 Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A
Montage des C&P20A-Bestückkopfes
3.4 Montage des C&P20A-Bestückkopfes
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 8]
C&P20A-Kopf in d ie Maschine einsetzen
3.4.1 C&P20A-Kopf in die Maschine einsetzen
Teile, Hilfsmittel und Werkzeug
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
Einbau
VORSICHT
Einbauhinweise
► Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
► Die Befestigungsschrauben M4x14 müssen mit einem Drehmoment von 2,7 Nm angezo-
gen werden.

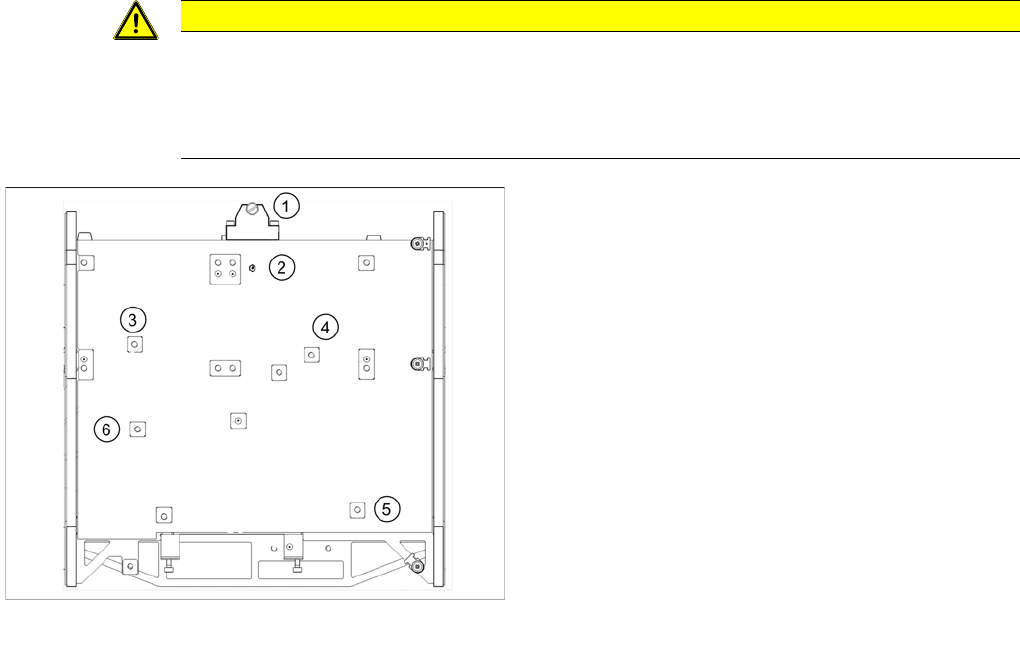

Befestigungspositionen des C&P20-Kopfes auf der Kopf
-
platte
Legende
1. Haken zum Einhängen des C&P20A-Kopfes
2. Stützstift
3. Frei zugänglicher Befestigungspunkt
4. Frei zugänglicher Befestigungspunkt
5. Frei zugänglicher Befestigungspunkt
6. Durch Druckregelventil verdeckter Befestigungs-
punkt
► Schließen Sie den Abluftschlauch am
Rückholzylinder an. Die übrigen Verschlauchungs-
und Datenleitungen können Sie am eingebauten
Kopf verlegen.
► Halten Sie den Kopf am Haltebügel und setzen Sie
ihn vorsichtig in die Verstiftung der Kopfplatte.
► Ziehen Sie die drei frei zugänglichen Kopfschrauben
M4x14 (1, 2, 3) mit einem langen Torxschlüssel fest.
Einbau des C&P20A-Bestückkopfes
C&P20A-Kopf anschließen Montage des C&P20A-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 25
C&P20A-Kopf anschließen
3.4.2 C&P20A-Kopf anschließen
► Stecken Sie das Flachbandkabel am Kopf und am Basisadapter an (1).
► Befestigen Sie die Zugentlastungen der BE-Kamera-Kabel (2 und 3) und stecken Sie die Kabel am
Visionboard an.
► Stecken Sie alle pneumatischen Anschlüsse am C&P20A (4 und 5) und am Druckluftverteiler an.
► Stecken Sie den Abluftschlauch zum Schalldämpfer an (6).
► Verschließen Sie den unteren Anschluss am Schalldämpfer mit der Übersteckkappe [03006728-xx].
Verdeckte Kopfschraube festziehen
Eine der vier Kopfschrauben, mit denen der C&P20A-
Kopf an der Kopfplatte befestigt ist, befindet sich hinter
dem Druckregelventil. Um sie zugänglich zu machen,
muss das Druckregelventil nach links weggeschwenkt
werden.
Die verdeckte Kopfschraube ist nun über eine
Führungsbohrung zugänglich.
► Setzen Sie den Torxschlüssel in die
Führungsbohrung und schieben Sie ihn so weit nach
hinten, bis er auf der Kopfschraube aufsetzt.
► Ziehen Sie die verdeckte Kopfschraube M4x14 fest.
Leitungen anschließen
Legende
1. Flachbandkabel [03065867-xx]
2. Zugentlastung BE-Kamerakabel
3. Zugentlastung BE-Kamerakabel
4. Schlauch / Druckregelventil C&P20 [03016216-xx]
5. ESD-Schlauch / Haltekreis C&P20 [03070202-xx]
6. Abluftschlauch zum Schalldämpfer
7. Übersteckkappe [03006728-xx]
