Einbau des C&P20A-Bestückkopfes
C&P20A-Kopf anschließen Montage des C&P20A-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 25
C&P20A-Kopf anschließen
3.4.2 C&P20A-Kopf anschließen
► Stecken Sie das Flachbandkabel am Kopf und am Basisadapter an (1).
► Befestigen Sie die Zugentlastungen der BE-Kamera-Kabel (2 und 3) und stecken Sie die Kabel am
Visionboard an.
► Stecken Sie alle pneumatischen Anschlüsse am C&P20A (4 und 5) und am Druckluftverteiler an.
► Stecken Sie den Abluftschlauch zum Schalldämpfer an (6).
► Verschließen Sie den unteren Anschluss am Schalldämpfer mit der Übersteckkappe [03006728-xx].

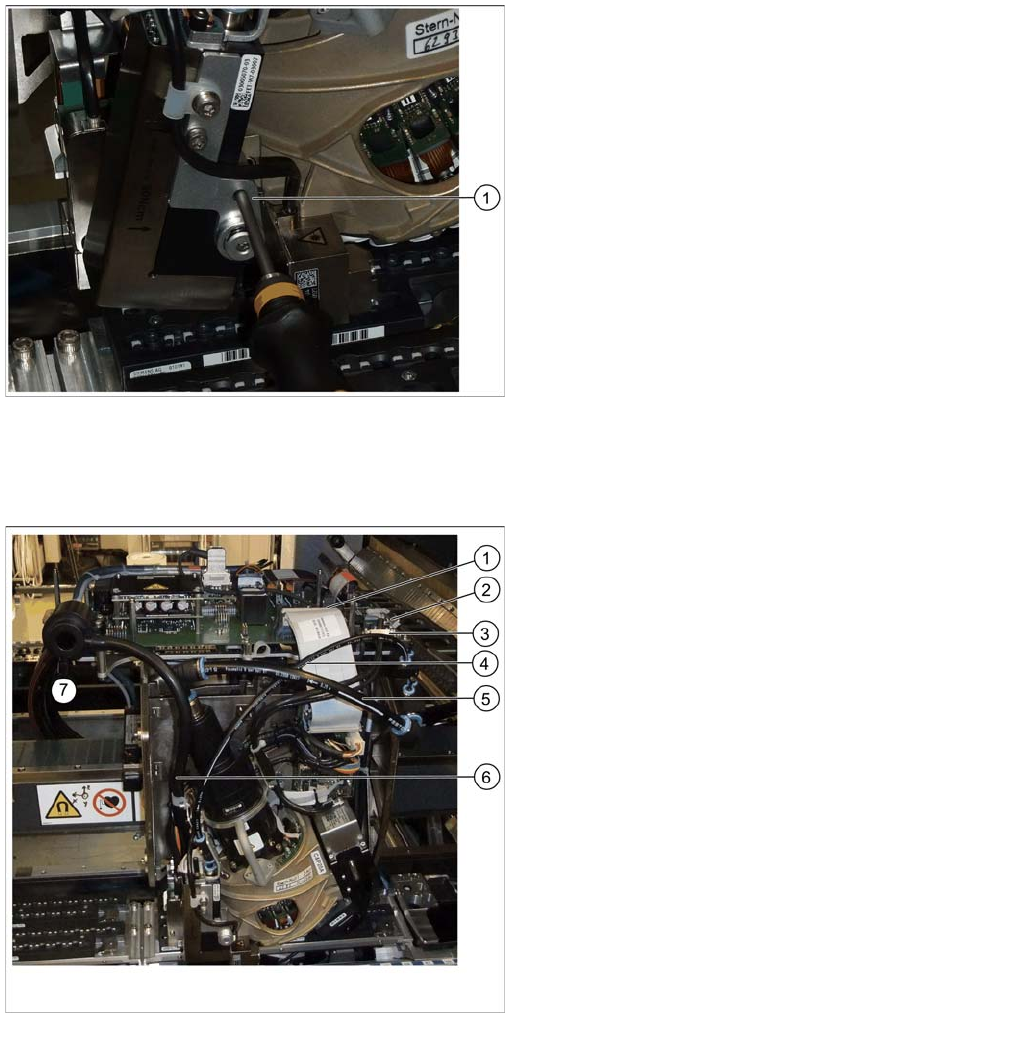

Verdeckte Kopfschraube festziehen
Eine der vier Kopfschrauben, mit denen der C&P20A-
Kopf an der Kopfplatte befestigt ist, befindet sich hinter
dem Druckregelventil. Um sie zugänglich zu machen,
muss das Druckregelventil nach links weggeschwenkt
werden.
Die verdeckte Kopfschraube ist nun über eine
Führungsbohrung zugänglich.
► Setzen Sie den Torxschlüssel in die
Führungsbohrung und schieben Sie ihn so weit nach
hinten, bis er auf der Kopfschraube aufsetzt.
► Ziehen Sie die verdeckte Kopfschraube M4x14 fest.
Leitungen anschließen
Legende
1. Flachbandkabel [03065867-xx]
2. Zugentlastung BE-Kamerakabel
3. Zugentlastung BE-Kamerakabel
4. Schlauch / Druckregelventil C&P20 [03016216-xx]
5. ESD-Schlauch / Haltekreis C&P20 [03070202-xx]
6. Abluftschlauch zum Schalldämpfer
7. Übersteckkappe [03006728-xx]
Einbau des C&P20A-Bestückkopfes
Montage des C&P20A-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation
26 Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A
Höheneinstellung und Einb au der Pipettenstation
3.4.3 Höheneinstellung und Einbau der Pipettenstation
Die Pipettenstation [03073328-xx] ist im Teilesatz enthalten.
Beim Umrüsten von einem C&P20A-Kopf auf einen CPP-Kopf und umgekehrt kann die vorhandene Pi-
pettenstation weiterverwendet werden.
Beim Umrüsten von einem TwinHead auf einen CPP- oder einen C&P20A-Kopf muss die Pipettenstati-
on des Teilesatzes eingebaut werden.
Höheneinstellung der Pipett enstation
3.4.3.1 Höheneinstellung der Pipettenstation
VORSICHT
► Sollte der Einzug während des Umbaus ausgebaut oder verschoben worden sein so sollte
in jedem Fall die Einbauhöhe der Pipettenstation nochmals überprüft werden.

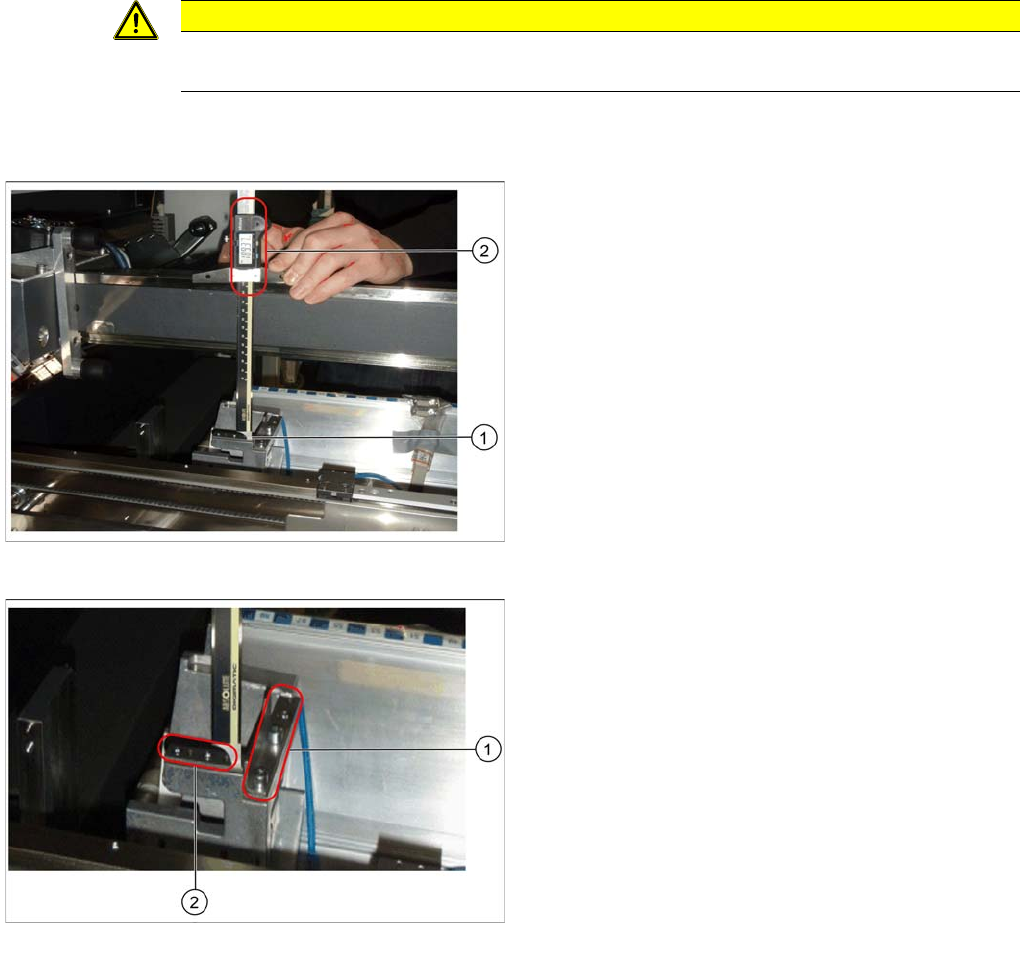

Höhe der Pipettenstation messen
► Schieben Sie den Bestückkopf für die Messung nach
außen.
► Setzen Sie den Messschieber senkrecht auf die
Auflagefläche der Abblasstation (1) und messen Sie
den Abstand bis zur Führungsschiene des Portals.
Dieser Abstand muss 189mm ± 0,2mm betragen (2).
► Wenn der Abstand stimmt, fahren Sie mit dem Ein-
bau der Pipettenstation fort.
Position für Abstimmplatten
► Wenn der Abstand zu groß ist, legen Sie Abstimmp-
latten unter: Abstimmplatten für Pipetten-Abwurfvo-
richtung [03039514-xx und 03021079-xx],
Schrauben DIN7991 M4x20 - 8.8 [00333782-xx].
► Wenn der Abstand zu klein ist, da bereits Abstimmp-
latten montiert sind, entfenen Sie diese.
Einbau des C&P20A-Bestückkopfes
Höheneinstellung und Einbau der Pipettenstation Montage des C&P20A-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 27
Einbau der Pipettenstation
3.4.3.2 Einbau der Pipettenstation
► Demontieren Sie den Niederhalter rechts über dem Abwurfbehälter.
► Befestigen Sie den Niederhalter links [03079173-xx] oberhalb des Abwurfbehälters [03048638-xx]
(siehe "3.4.3.3.2 Niederhalter einbauen/ausbauen" [ ➙ 29]).
► Setzen Sie an nicht belegten Behälterplätzen das Kodierungsblech ein [03083883-xx] (siehe
"3.4.3.3.3 Kodierungsblech einbauen/ausbauen" [ ➙ 30]).
► Montieren Sie das Ventil für die Pipettenstation [03055785-xx] (4) mit den beiden Schrauben
DIN912-M2,5 x 16-A2-70 [00350291-xx] am BE-Wagen-Einzug.
► Ersetzen Sie, sofern noch nicht geschehen, den Stopfen QSC-6H am Magnetventil der Einzugsteu-
erung durch die Y-Steckverbindung mit Steckhülse QSY-6H-4 [03055792-xx].
► Stecken Sie den Schlauch PUN-CM 4x0.75 / 200 mm [03056096-xx] an den Pneumatikanschluss
zum Pipettenwechsler (5) und am Pneumatikanschluss des Pipettenwechslers (6) an oder
verschließen Sie diesen mit dem Stopfen QSC-4H [00330249-xx].
► Stecken Sie den Schlauch PUN-CM 4x0.75 / 135 mm [03056097-xx] am Pneumatikanschluss zur
Pipettenstation [03055785-xx] (3) und am Pneumatikanschluss an der Pipettenstation (2) an.
► Verbinden Sie das bereits im BE-Wagen Einzug vorverdrahtete "Kabel Einzug X-Serie: Pipettensta-
tion" [03053223-xx] mit dem "Ventil für Pipettenstation kplt." [03055785-xx].
► Sofern bereits die Abfrage Abwurfbehälter montiert ist, muss noch der Sensor für diesen
Abwurfbehälter ummontiert werden. Verwenden Sie hierzu den Metall Sensor MK2 vormontiert (Ab-
wurfrinne 6x6) [03080138-xx]. Näheres hierzu finden Sie auch in der Montageanleitung
Abwurfbehälter SIPLACE SX1/2 [00196615-xx].
Sehen Sie dazu auch...
3.4.3.3 Einbau des Niederhalters und des Kodierungsblechs [ ➙ 28]

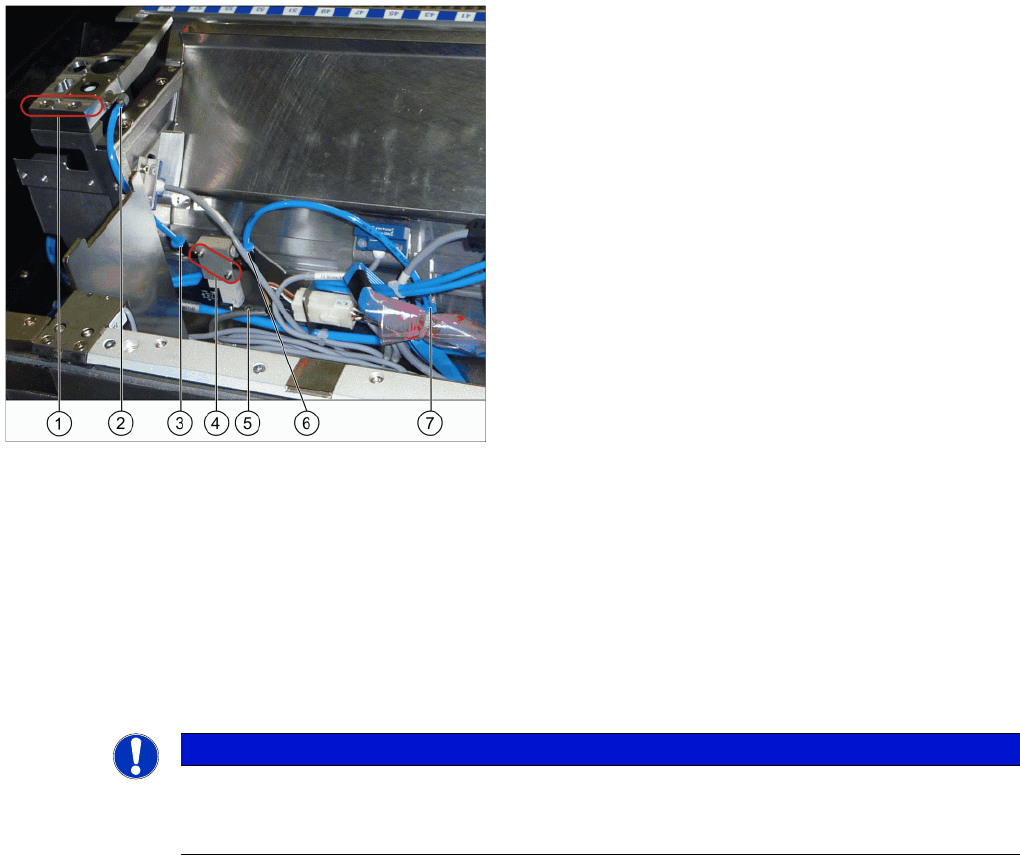

Pipettenstation einbauen
1. Befestigungspunkte der Pipettenstation
[03073328-xx]
2. Pneumatikanschluss an der Pipettenstation
3. Pneumatikanschluss zur Pipettenstation
4. Ventil für die Pipettenstation [03055785-xx]
5. Pneumatikanschluss zum Pipettenwechsler
6. Befestigungsschraube des Montageblechs
7. Pneumatikanschluss am Pipettenwechsler
► Montieren Sie die Pipettenstation [03073328-xx] mit
zwei Schrauben an ihrem Einbauplatz (1).
► Setzen Sie entsprechend der Maschinenkonfigurati-
on (siehe "3.4.3.3.1 Konfigurationen mit
Abwurfbehältern und Kodierungsblech" [ ➙ 28]) den
Abwurfbehälter [03048638-xx] und BE-
Abwurfbehälter bis 6x6 [03062378--xx] ein. Der
Abwurfbehälter darf in keinem Fall höher als die
Transportwange sein.
HINWEIS
Das Montageblech für das Magnetventil ist mit nur einer Schraube (6) befestigt und verstiftet.
Lösen Sie ggf. dieses Montageblech, um das Magnetventil zu montieren.
Achtung: Der Stecker links vom Magnetventil ist ebenfalls auf diesem Blech befestigt.
