Einbau des C&P20A-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation Montage des C&P2 0A-Bestückkopfes Assembly Instructions / Montageanleitung Head Reconfiguration K it C&P20A 29 Niederhalt er ein…
Einbau des C&P20A-Bestückkopfes
Montage des C&P20A-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation
28 Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A
Einbau des Niederhalters und des Kodierungsblechs
3.4.3.3 Einbau des Niederhalters und des Kodierungsblechs
Abhängig von der Konfiguration der SX-Maschine werden an den Behälterplätzen entweder der
Abwurfbehälter [03063238-xx] mit Niederhalter [03079173-xx] oder der BE-Abwurfbehälter bis 6x6
[03062378--xx] verwendet. Bei nicht belegten Behälterplätzen muss das Kodierungsblech (No Box)
[03083883-xx]eingebaut werden.
Für die Beschreibung der Konfigurationen siehe "3.4.3.3.1 Konfigurationen mit Abwurfbehältern und Ko-
dierungsblech" [ ➙ 28].
Für die Beschreibung des Einbaus und Ausbaus siehe "3.4.3.3.2 Niederhalter einbauen/ausbauen" [ ➙
29] und "3.4.3.3.3 Kodierungsblech einbauen/ausbauen" [ ➙ 30].
Konfigurationen mit Abwurfbehältern und Kodierungsblech
Konfigurationen mit Abwurfbehältern und Kodierungsblech
SX1
Pipettenstation in SP1 rechts, BE-Abwurfbehälter bis 6x6
[03062378--xx] in SP1 und 2, Kodierungsblech in SP1
links sowie SP2 links und rechts
SX2
Pipettenstation rechts, BE-Abwurfbehälter bis 6x6
[03062378--xx], Kodierungsblech links
Am anderen Portal abhängig von der Kopfkonfiguration.
Einbau des C&P20A-Bestückkopfes
Höheneinstellung und Einbau der Pipettenstation Montage des C&P20A-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A 29
Niederhalter einbauen/ausbauen
Niederhalter einbauen/ausbauen
Niederhalter einbauen
Niederhalter ausbauen
Beim Kopftyptausch müssen entsprechend der neuen Konfiguration ggf. Niederhalter und
Abwurfbehälter ausgebaut und an nicht belegten Behälterplätzen gegen Kodierungsbleche getauscht
werden.
Die Konfigurationen mit Abwurfbehältern, Niederhaltern und Kodierungsblechen sind in den jeweiligen
Montageanleitungen beschrieben ([00196429--xx] für Umrüstung auf C&P20A, [00196430-xx] für
Umrüstung auf CPP und [00196431--xx] für die Umrüstung auf TwinHead).

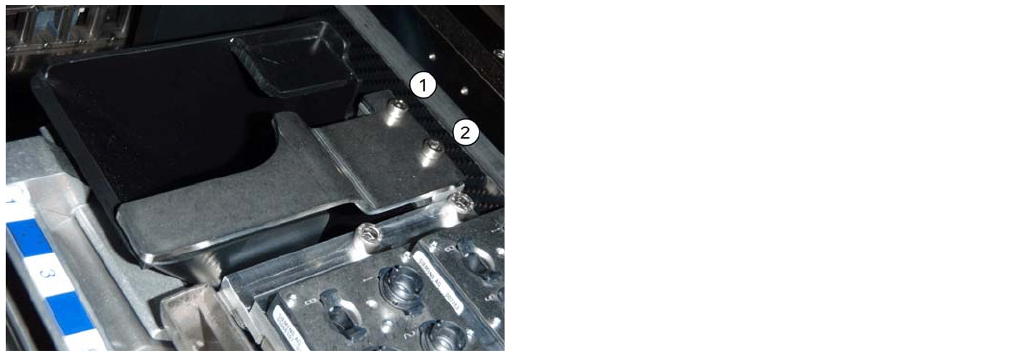

► Entfernen Sie die beiden Schrauben (1 und 2) und nehmen Sie den Niederhalter ab.
► Entfernen Sie den Abwurfbehälter.
► Setzen Sie den Abwurfbehälter [03063238-xx] ein.
► Befestigen Sie den Niederhalter [03079173-xx] mit
zwei Schrauben (1 und 2) direkt auf dem Gußteil der
Leergurtleitkanals.
Es sind keine Abstimmplatten erforderlich.
Einbau des C&P20A-Bestückkopfes
Montage des C&P20A-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation
30 Assembly Instructions / Montageanleitung Head Reconfiguration Kit C&P20A
Kodierun gsblech einbauen/a usbauen
Kodierungsblech einbauen/ausbauen
Kodierungsbleche werden an nicht belegten Behälterplätzen eingesetzt.
Kodierungsblech einbauen
Kodierungsblech links und rechts
► Befestigen Sie das Kodierungblech [03083883-xx] mit zwei Schrauben (1 und 2) direkt auf dem
Gußteil der Leergurtleitkanals.
Es sind keine Abstimmplatten erforderlich.
Kodierungsblech ausbauen
Beim Kopftyptausch müssen entsprechend der neuen Konfiguration ggf. Niederhalter und
Abwurfbehälter ausgebaut und an nicht belegten Behälterplätzen gegen Kodierungsbleche werden.
Die Konfigurationen mit Abwurfbehältern, Niederhaltern und Kodierungsblechen sind in den jeweiligen
Montageanleitungen beschrieben ([00196429--xx] für Umrüstung auf C&P20A, [00196430-xx] für
Umrüstung auf CPP und [00196431--xx] für die Umrüstung auf TwinHead).
► Entfernen Sie die beiden Schrauben (1 und 2) und nehmen Sie das Kodierungsblech ab.
