MODEL CD-G50 1012-005 15 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 1 6301319995 PLA TE 1 806LE-120-001 21 1DA044 2 6301320007 PLA TE 1 806LE-120-002 21 1DA045 3 6301372471 PLA TE 1 806LE-120-003 21 1DA608…

100%1 / 38
MODEL CD-G50
0702-003
14
4
6
12
5
2
3
7
8
7
1
9
9
58
63
56
67
62
55
57
57
54
67
62
55
See Fig.LF-1
Key No.61
66
61
.
52
.
51
CD-G50
機構部

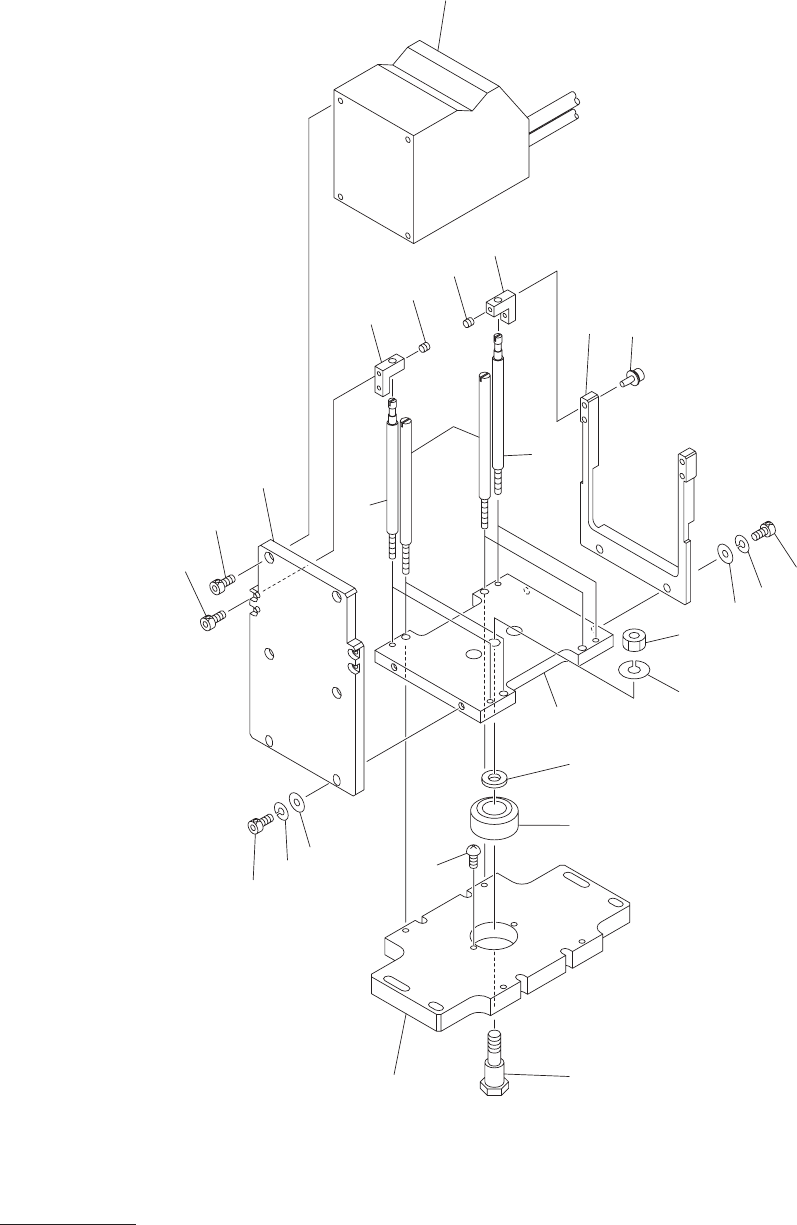

CD-G50 MECHANICAL SECTION
Fig. LE-1
機構部
Mechanical Section
MODEL CD-G50
1012-005
15
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
1 6301319995 PLATE 1 806LE-120-001 211DA044
2 6301320007 PLATE 1 806LE-120-002 211DA045
3
6301372471 PLATE 1 806LE-120-003 211DA608
4
6301372464 PLATE 1 806LE-120-004 211DA607
5
6301320090 SHAFT 1 806LE-120-005 213A1133
6
6301320083 COLLAR 1 806LE-120-006 216A1209
7
6301320038 STAY 4 806LE-120-007 211J1255
8
6301320045 STAY 4 806LE-120-008 211J1256
9
6301320052 BLOCK 4 806LE-120-009 211G3799
12
6301340876 ROD END 1 806LE-120-012 222B0103
51
6300007510 BOLT,HEX-SCT 4 M3X8 221A0006
52
6300007558 BOLT,HEX-SCT 4 M3X16 221A0010
54
6300007619 BOLT,HEX-SCT 4 M4X8 221A0016
55
6300007763 BOLT,HEX-SCT 4 M5X16 221A0031
56
4110511708 SCR TRS 4X6 2 M4X6 TRS 221E0532
57
6300082296 SET SCREW 4 M4X4 SET 221C0027
58
4111410901 NUT HEX 8 1 M8 221F0089
61
4111412806 WASHER SPR 3 4 SW3 221H0281
62
4111416705 WASHER SPR 5 4 SW5 221H0287
63
4111413100 WASHER SPR 8 1 SW8 221H0291
66
4111413902 WASHER V 3X7X0.5 4 FW3 221H0312
67
4111414107 WASHER V 5X10X1 4 FW5 221H0318
LE-1
MODEL CD-G50
0503-002
16
63
62
61
CD-G100 Fig.LF-1
Key No.61
See Fig.LF-2
Key No.165
See Fig.LF-1
Key No.81
61

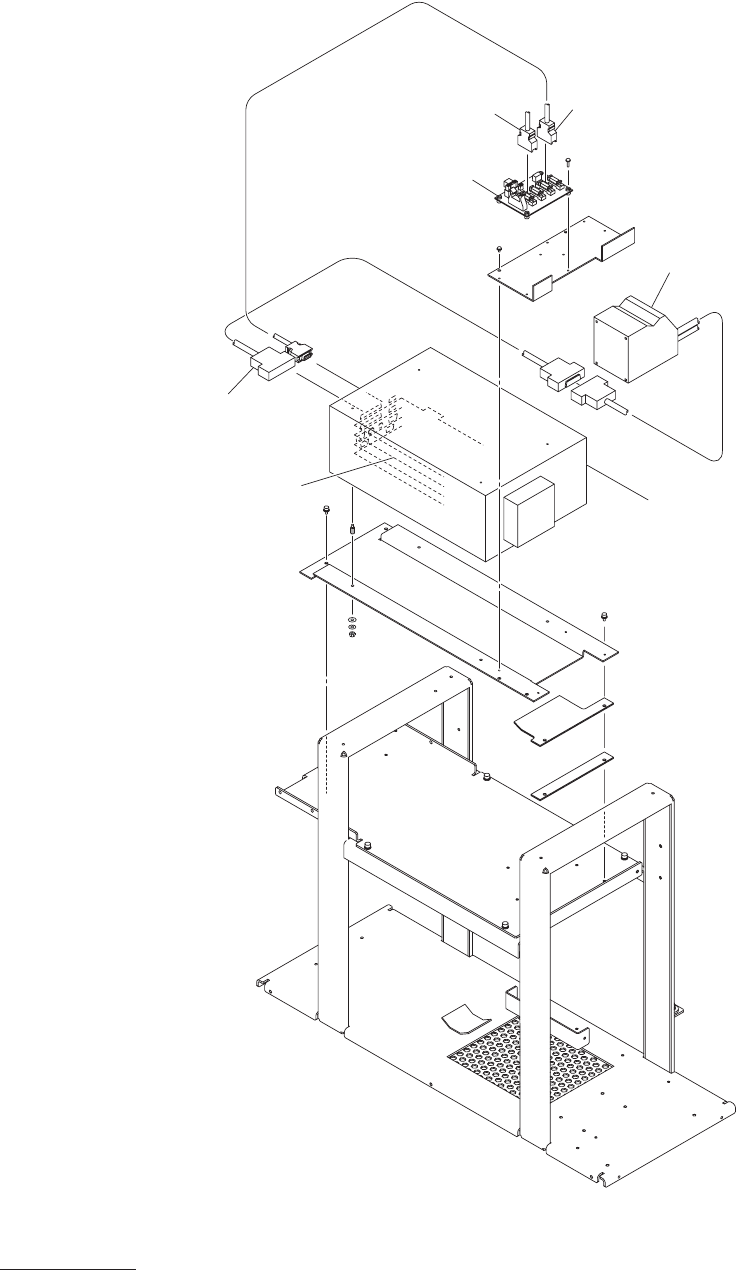

CD-G50
電装部
CD-G50 ELECTRICAL SECTION
Fig. LF-1
ボード
Board
