G -S052-03 1012-004 31 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 7 6301242484 MECH P ARTS(MAGNETIC T APE) 8→6 803D--210-107 226J1873 8 6301242538 BOX 4→3 803D--210-108 21 1B0951 13 6301271989 SHEET 4→3 80…

100%1 / 38
G -S052-03
0909-004
30
71
6
8
13
7
7
8
13
7
31
81
76
.
71
.
46
48
47
81
76
.
.
46
48
47
EXCHANGE
44
77
.
.
77
.
.
45
82
72
82
72
G-S051-04
25
26
73
G-S051-04
ADD
コプラナリティチェックユニット
Modification(Left-Rear,Right-Front)
取付対応（左奥、右前）
For Attaching Coplanarity Check Unit
G -S052-03 G -S052-03
Fig. D-1
部品認識部 - 部品認識カメラ
Recognition Section-Recognition Camera
G -S052-03
1012-004
31
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
7 6301242484 MECH PARTS(MAGNETIC TAPE) 8→6 803D--210-107 226J1873
8 6301242538 BOX 4→3 803D--210-108 211B0951
13
6301271989 SHEET 4→3 803D--210-113 211H0308
25 6301340968 BLOCK 1 806LE-110-010 211G3923
26 6301145273 PLATE 1 806LE-110-011 21
1D8367
31 6301432922 STAY 1→0 For G-S051-04
803D--A210170-A001
211J1357
44 6301340869 STAY 1
806LE-A110050-A004
211J1270
45 6301340920 BOX 1
806LE-A110050-A005
211B1033
46 6301340821 PLATE 2
806LE-A110050-A006
211DA273
47 6300763225 SENSOR,PELEC 1 -B925T,-B925R
806LE-A110050-A007
23G00161
48 6300763249 SENSOR,PELEC 1
806LE-A110050-A008
23G00162
71 6300083507 BOLT,HEX-SCT 4 M2X4 221A0121
72
6300007510 BOLT,HEX-SCT 4 M3X8 221A0006
73
6300007534 BOLT,HEX-SCT 2 M3X12 221A0008
76
4111412608 WASHER SPR 2 4 SW2 221H0277
77
4111412806 WASHER SPR 3 4 SW3 221H0281
81
4111416903 WASHER V 2X5X0.3 4 FW2 221H0308
82
4111413902 WASHER V 3X7X0.5 4 FW3 221H0312
D-1
G -S052-04
0909-003
32
161
156
.
151
.
161
156
.
152
.
See Fig.LE-1
Key No.4
102
101
162
157
.
153
.

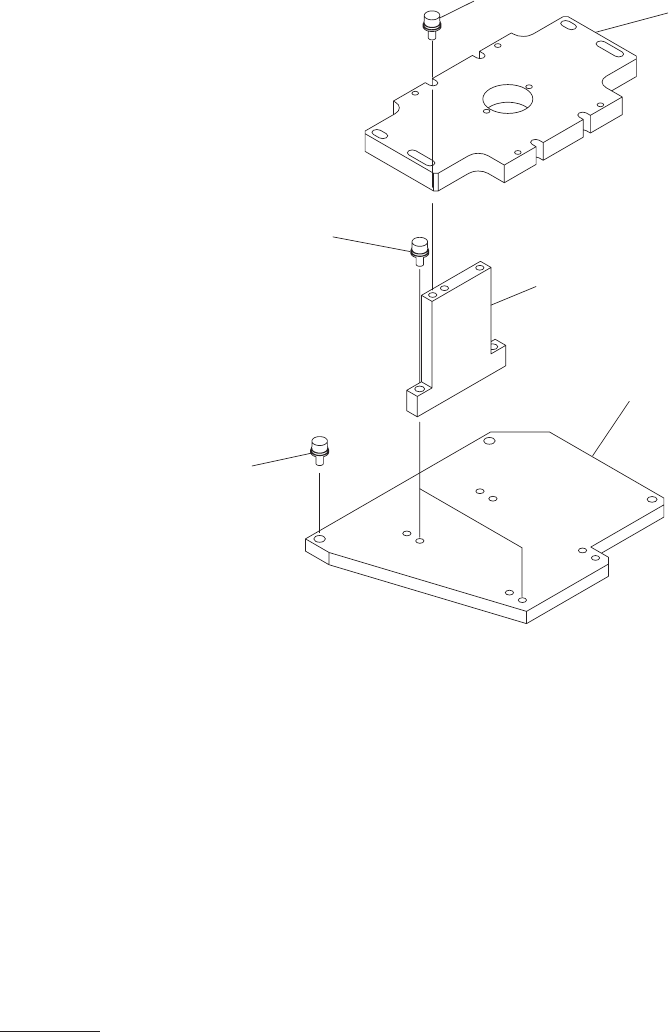

コプラナリティチェックユニット
Modification(Left-Front,Right-Rear)
取付対応（左前、右奥）
For Attaching Coplanarity Check Unit
G -S052-04 G -S052-04
Fig. LE-2
ベース部
Base Section
