MODEL TCM-3600J-2 0109-001 213 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 11 - 6 102 630 003 4981 HANDLE 2 703C--01D-005 10 3 41 1 1 13 9109 SCR TR S 5X 10 9 M5X10 TRS 106 630 058 5582 ACCESSORY ,MOT-M 2 703C--01D…
MODEL TCM-3600J-2
0109-001
212
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
11-6
45 -2 411 119 2104 WASHER V 4X9X0.8 2 FW4 F
45 -3 411 008 1706 WASHER SPR 4 2 SW4 F
45 -4 411 003 0001 SCR PAN 4X12 2 M4X12 PAN
45 -5 411 119 2104 WASHER V 4X9X0.8 2 FW4 F
45 -6 411 008 1706 WASHER SPR 4 2 SW4 F
45 -7 411 054 8506 NUT HEX 4 2 M4 F
45 -9 411 036 8609 SCR PAN+SW+W 5X12 11
46 630 057 2759 PANEL 1 703C--01V-004
47 630 063 2224 PANEL 1 703C--01V-003
48 630 055 2553 ACCESSORY,P.C.B 8 703C--01D-056
49 630 092 9966 P.C.B,MOUNT(CONNECTOR) 1 UA56*001*0002 703CC-01U-011
50 411 162 1604 SCR PAN 3X20 8 M3X20 PAN
50 -1 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
50 -2 411 086 4408 WASHER SPR 3 8 SW3 F
50 -3 411 054 6809 NUT HEX 3 8 M3 F
53 630 049 7564 CORD 1 CN53-CN34 703C--01D-042
54 630 094 7724 CORD 1 CN54-CN31 703C--01D-045
55 630 084 6294 CORD 1 CN55-CN32 703C--01D-044
56 630 049 7564 CORD 1 CN56-CN33 703C--01D-042
57 630 049 7588 CORD 1 CN57-CN44 703C--01D-043
58 630 084 6263 CORD 1 CN58-CN36 703C--01D-047
59 630 084 6270 CORD 1 CN59-CN37 703C--01D-046
60 630 049 7564 CORD 1 CN60-CN38 703C--01D-042
62 630 049 7564 CORD 1 CN62-CN40 703C--01D-042
65 630 065 8248 CORD 1 CN65-CN43 703C--01D-073
66 630 049 5188 CORD 1 CN66-CN52, 23, 35 703C--01D-041
67 630 004 5239 CONNECTOR 1 CN67 703C--01D-022
68 630 004 5239 CONNECTOR 1 CN68 703C--01D-022
69 630 004 5239 CONNECTOR 1 CN69 703C--01D-022
70 630 010 6930 SOCKET 1 CN70 703C--01D-021
71 630 049 5218 CONNECTOR 1 CN71 703C--01D-019
73 630 054 8747 CONNECTOR 1 CN73 703C--01D-060
73 -1 411 034 7208 SCR FLT 3X8 4 M3X8 FLT
74 630 049 3306 CONNECTOR 1 CN74 703C--01D-008
74 -1 411 034 7208 SCR FLT 3X8 3 M3X8 FLT
85 630 004 6281 CONNECTOR 1 CN85 703C--01D-066
85 -1 411 034 7208 SCR FLT 3X8 3 M3X8 FLT
87 630 058 7265 CORD 1 CN87-CN86 703C--01D-067
88 630 069 0972 COVER 3 703C--01V-006
89 411 050 5004 SCR TRS 3X6 6 M3X6 TRS
89 -1 411 054 6809 NUT HEX 3 6 M3 F
90 411 113 9109 SCR TRS 5X10 9 M5X10 TRS
90 -1 411 036 8609 SCR PAN+SW+W 5X12 1
91 630 083 4277 HANDLE 2 703C--01D-006
92 411 002 4505 SCR FLT 5X8 8 M5X8 FLT
93 630 001 0220 WASHER 4 BW5
94 411 141 6705 WASHER SPR 5 4 SW5
95 630 000 7756 BOLT,HEX-SCT 4 M5X12
96 411 036 8609 SCR PAN+SW+W 5X12 1
101 630 085 1861 COVER 1 703C--01V-002
MODEL TCM-3600J-2
0109-001
213
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
11-6
102 630 003 4981 HANDLE 2 703C--01D-005
103 411 113 9109 SCR TRS 5X10 9 M5X10 TRS
106 630 058 5582 ACCESSORY,MOT-M 2 703C--01D-074
107 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
108 411 008 1706 WASHER SPR 4 8 SW4 F
109 411 043 5004 SCR PAN 4X8 8 M4X8 PAN
111 630 000 0986 ACCESSORY,MOT-M 4 703C--01D-014
112 411 113 4708 SCR FLT 4X10 16 M4X10 FLT
121 630 081 4651 COVER 1 703C--01V-007
122 630 033 3886 MECH PARTS(MAGNETIC TAPE) 6 703C--01D-082
MODEL TCM-3600J-2
0109-001
214
㔚᳇ᓮㇱ ELECTRICAL SECTION

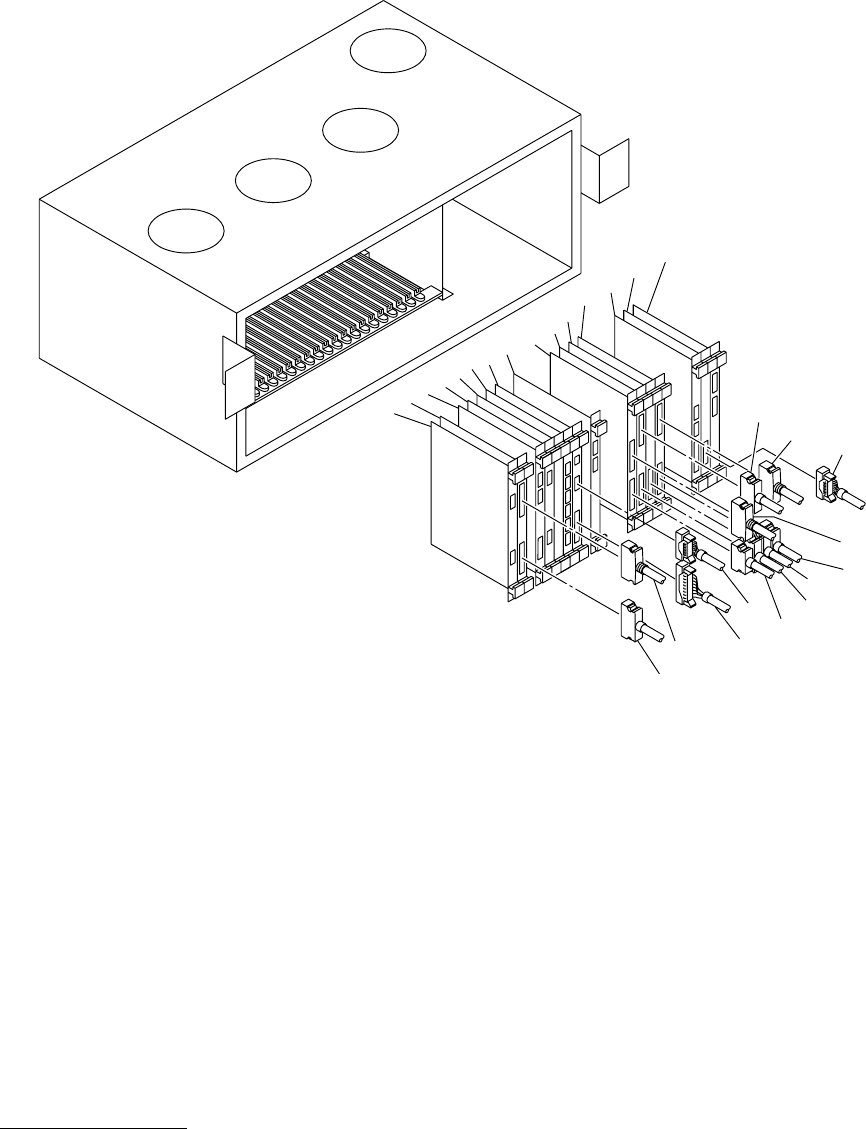

Fig.11-7 ᓮၮ᧼ࠗࠕ࠙࠻ Control P.C.B. Layout
10
10
7
8
6
5
4
2
1
103
103
101
102
105
23
22
21
21
17
17
15
15
16
14
112
112
114
109
106
113
110
110
108
107
