多个引脚检测算法（短路检测） 算法：短路检测 1. 勾选 Solder inspection 2. 确认引脚的方向 3. 点击 bridge （连锡测试界面） 4. 选择彩光 5. 选择蓝色（锡膏颜色） 6. 设置灰阶（亮度）下限值 7. 检查灰阶（亮度）值抽取方向

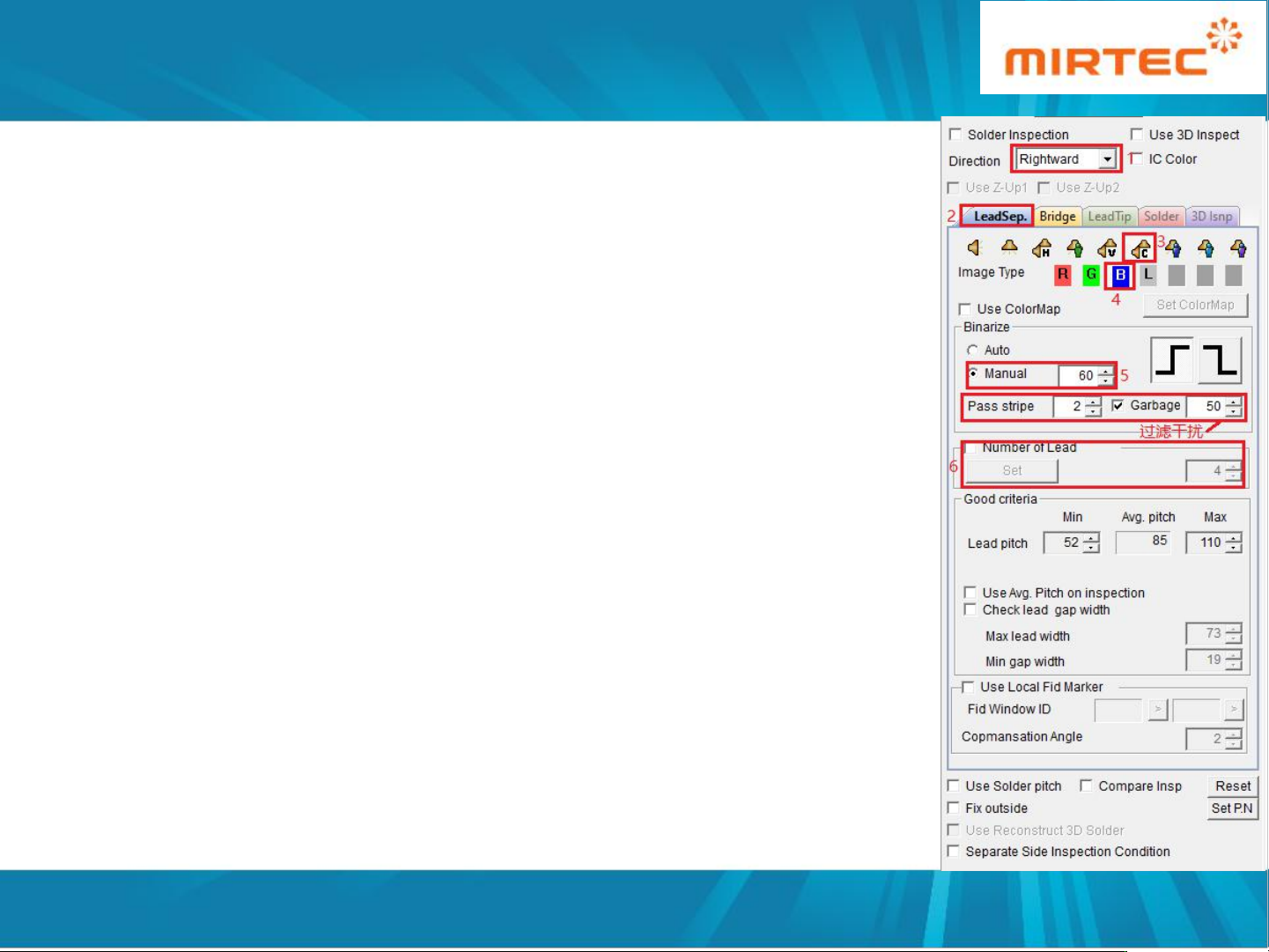

多个引脚检测算法（短路检测）
算法：短路检测
1.选择引脚的方向
2.点击LeadSep （获取引脚数量界面）
3.选择灯光（此处选择彩光，可根据实际需求选择更好识别引脚的
灯光）
4.抽取引脚颜色类型
5.设置灰阶（亮度）下限值
6.勾选Number of Lead 来获取引脚数量

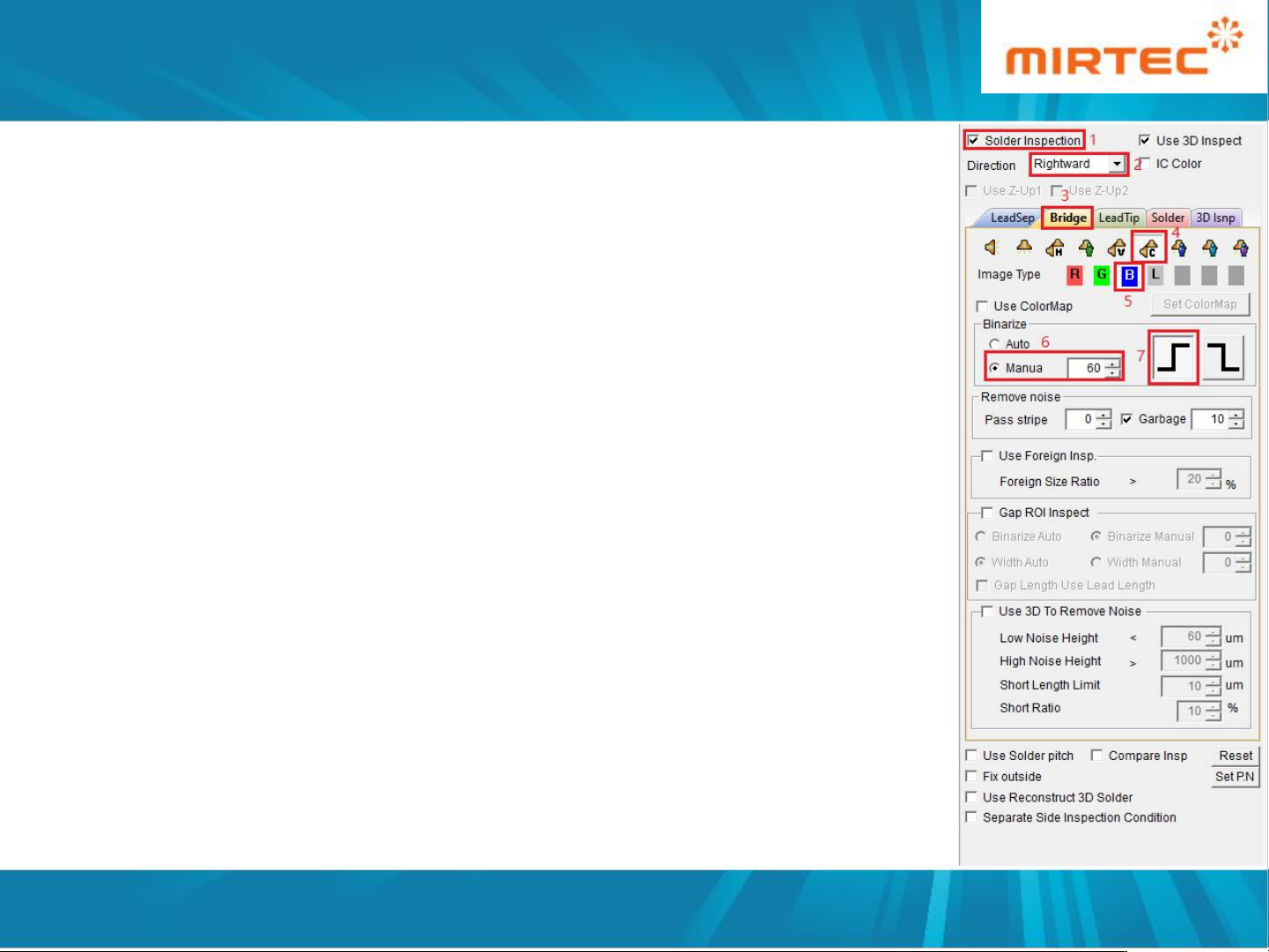

多个引脚检测算法（短路检测）
算法：短路检测
1.勾选Solder inspection
2.确认引脚的方向
3.点击bridge （连锡测试界面）
4.选择彩光
5.选择蓝色（锡膏颜色）
6.设置灰阶（亮度）下限值
7.检查灰阶（亮度）值抽取方向
多个引脚检测算法（短路检测）
算法：短路检测
.勾选Solder inspection
1.确认引脚的方向
2.点击LeadTip （锡膏引脚检测的区域设置界面）
3.设置Lead -tip offset参数，使虚线处在要测试引脚部分的结束位置，
锡膏起始位置
4.设置Set solder insp.range参数，使虚线处在要测试的锡膏结束位
置
5.设置Lead Offset参数，使虚线处在要测试引脚的起始位置
