2D 锡膏算法（锡膏检测） → 算法：锡膏检测 1. 点击 2D Inspect 2. 选择 灯光彩光 3. 选择抽取颜色类型（此处是 抽红色 ） 4. 设置灰阶（亮度）下限值 5. 检查灰阶（亮度）值抽取方向 6. 勾选 HSI Map 点击 set 后如右边 图片 第 7 步色盘抽取红色部分（和第 3 步颜色类型对应） 7. 如左图第 7 步，设置百分比参数值 注解：此算法和 chip 锡膏检测算法一 致，灯光选择不同注意参数勾选区…
chip 2D锡膏算法（锡膏检测）
算法：锡膏检测
1.点击2D Inspect
2.选择检查灯光用户光
3.设置灰阶（亮度）下限值
4.检查灰阶（亮度）值抽取方向
5.设置参数
注解：此算法和使用彩光锡膏检测算法一致，灯光选择不同注意
参数勾选区分
2D锡膏算法（锡膏检测）
→
算法：锡膏检测
1.点击2D Inspect
2.选择灯光彩光
3.选择抽取颜色类型（此处是抽红色）
4.设置灰阶（亮度）下限值
5.检查灰阶（亮度）值抽取方向
6.勾选 HSI Map 点击set 后如右边
图片第7步色盘抽取红色部分（和第
3步颜色类型对应）
7.如左图第7步，设置百分比参数值
注解：此算法和chip锡膏检测算法一
致，灯光选择不同注意参数勾选区
分

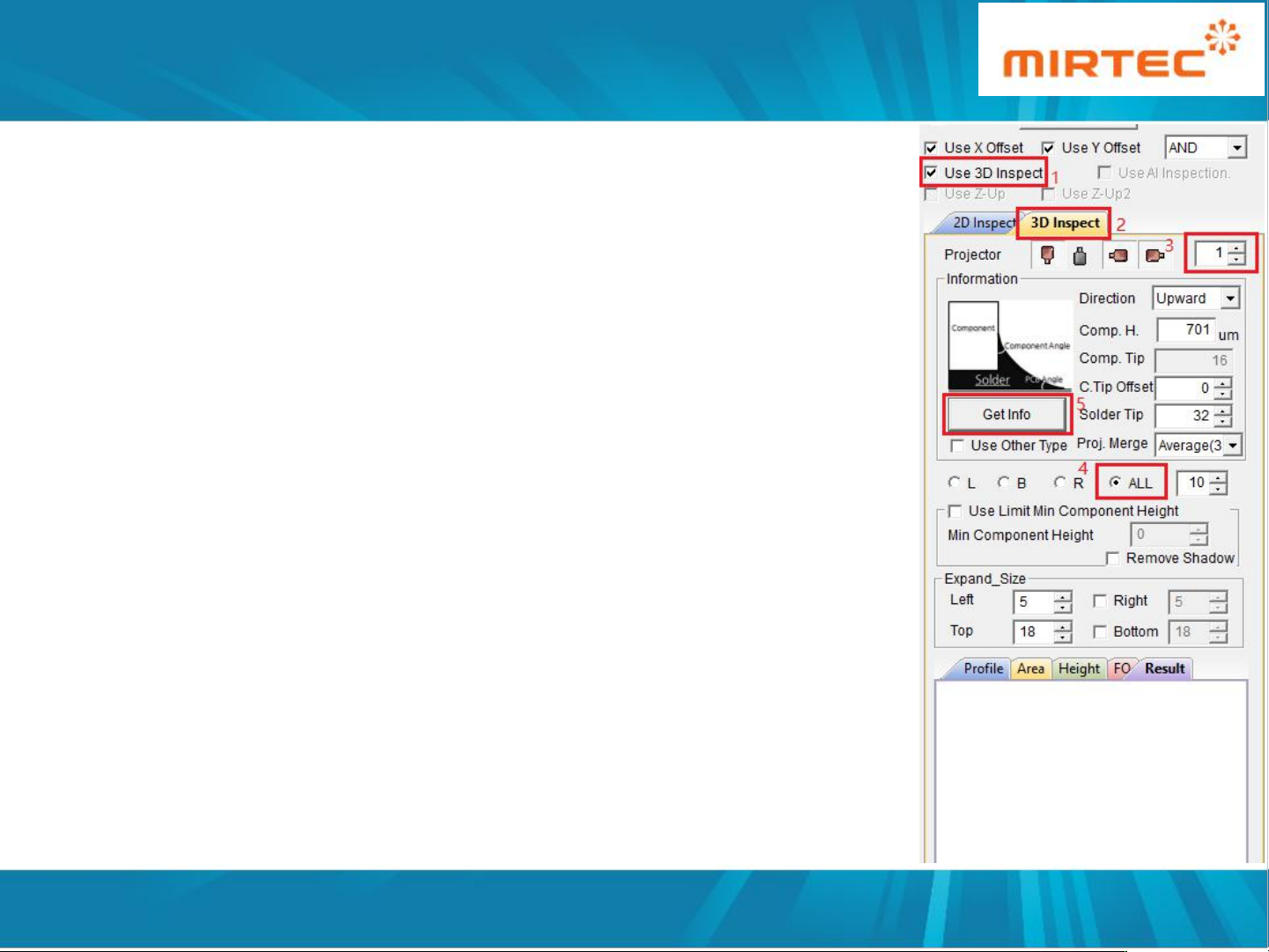

3D锡膏算法（锡膏检测）
1.选择使用3D检查
2.点击3D Inspect
3.设置3D获取精度1
4.选择摩尔纹类型ALL
5.点击 Get Info （即获取信息）
