Ref No. Remark s R 1 Q'ty 53-B 軽量16ノズ ルヘッドV 2メカ Light W eight 16 Nozz le Head V2( M) ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA006094A A Part Nam e 備 考 セクションN o. PARTS LIST Section No…
53-B
軽量16ノズルヘッドV2メカ
Light Weight 16 Nozzle Head V2(M)

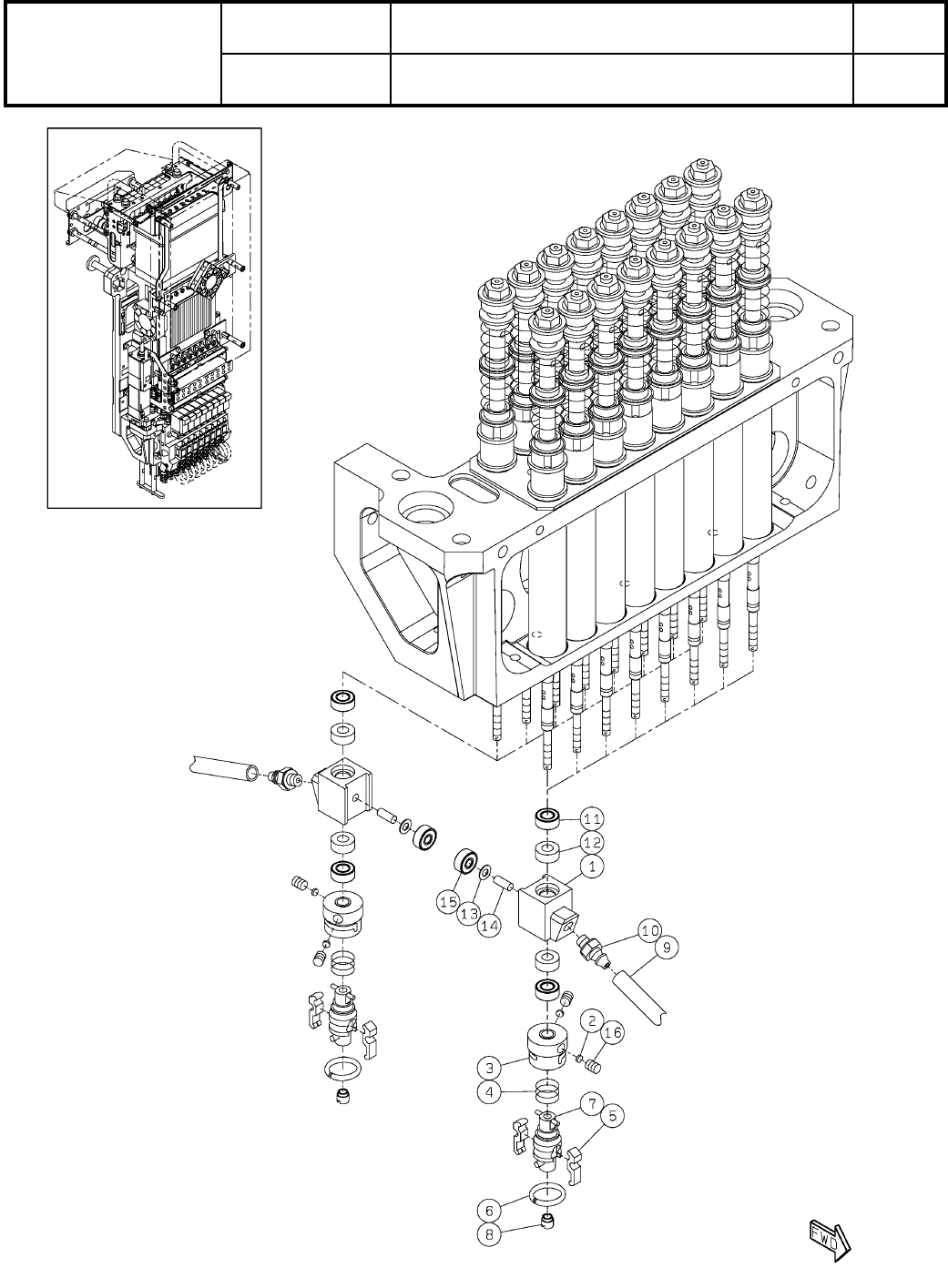

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA006094AA
セクションNo.
PARTS LAYOUT
Section No.
--
O181
( KMTKA006094AA-15-2 )
Ref
No.
Remarks R
1
Q'ty
53-B
軽量16ノズルヘッドV2メカ
Light Weight 16 Nozzle Head V2(M)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA006094AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA046322AA
COLLAR
16
2 N210118719AA
SPRING
32
3 N210118720AA
GUIDE
16
4 N210118721AB
COLLAR
16
5 N210119184AA
NUT
16
6 N210009483AB
COLLAR
16
7 N210013382AB
WASHER
32
8 N210118304AA
PLATE
1
9 N210119189AC
PLATE
1
10 N210194828AB
BOLT
3
11 N510017329AA
Hexagon socket head cap screw M3X40-10.9 A2J (Trivalent)
BEARING
16
12 N510011405AA DDRF-830ZZ R P0P25LY72
PULLEY
8
13 N510019396AA P14-2GT-6-33(K0508-005-02)
BEARING
48
14 N510003588AA DDL-1060ZZ H P0P25LY121
BALL-SPLINE
16
15 N510068432AA 2LT4XQZCSS+141.4LP-(P)(13035769X000)
COLLAR
8
16 MTPA043949AA
PULLEY
8
17 MTNK005940AA P14-2GT(SPMTNK005940AA)
O182
--
( KMTKA006094AA-15-2 )
