Ref No. Remark s R 1 Q'ty 55-A 軽量16ノズ ルヘッドV 3メカ Li ght we ig ht 1 6 N ozzle He ad V 3(M) ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA031522A A Part Nam e 備 考 セクションN o. PARTS LIST Sectio…
55-A
軽量16ノズルヘッドV3メカ
Light weight 16 Nozzle Head V3(M)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA031522AA
セクションNo.
PARTS LAYOUT
Section No.
--
O195
( KMTKA031522AA-07-1 )
Ref
No.
Remarks R
1
Q'ty
55-A
軽量16ノズルヘッドV3メカ
Light weight 16 Nozzle Head V3(M)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA031522AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
16
1 N210151017AB
WASHER
2
2 N210118728AA
POST
5
3 N210118733AB
POST
3
4 N210188974AA
GUARD
2
5 N210118736AA
BRACKET
1
6 N210188971AC
BRACKET
1
7 N210188970AC
TUBE(92mm CUT)
3
8 N610161011AA
BRACKET
1
9 N610161540AC
PLATE
1
10 MTKP003410AD
MOTOR
1
11 N510055635AC
S
RMTA-A002A16-MA13
PIN
2
12 N510020589AA MMS3-8
PIN
2
13 N510020607AA MMS5-10
BOLT
4
14 N510067764AA Low Head Cap Screw M3X6-8.8 A2J(Trivalent)
BOLT
16
15 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
BOLT
2
16 N510017750AA
Hexagon head bolt Best class M5X45-6g 4T A2J (Trivalent)
BOLT
14
17 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
SPACER
2
18 N510065101AA CB-528E
CLIP
14
19 KXF0BLPAA00 TA1S8-M
O196
--
( KMTKA031522AA-07-1 )

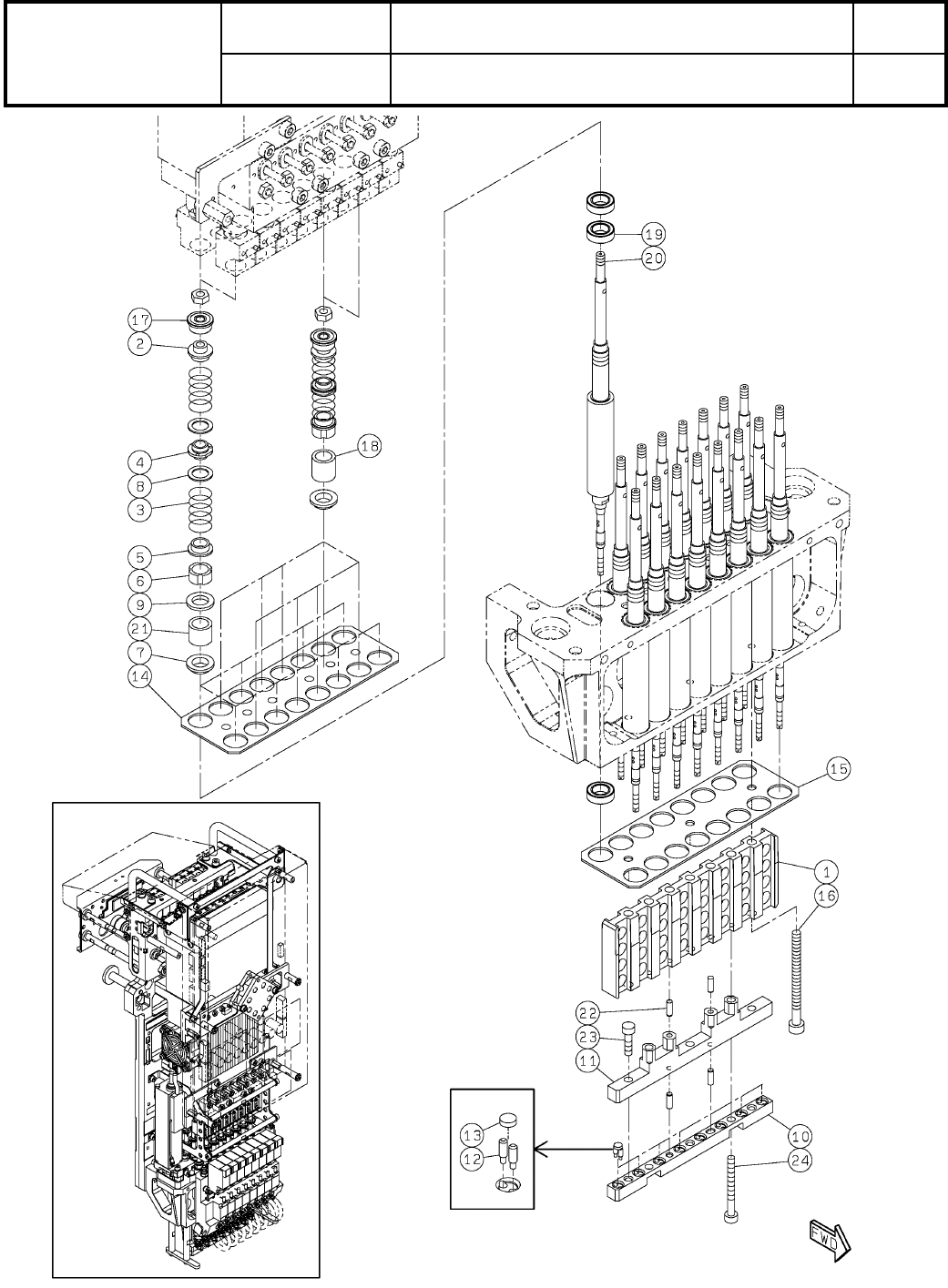

55-B
軽量16ノズルヘッドV3メカ
Light weight 16 Nozzle Head V3(M)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA031522AA
セクションNo.
PARTS LAYOUT
Section No.
--
O197
( KMTKA031522AA-07-2 )
