NPM-D3A Partlist - 第389页
Ref No. Remark s R 1 Q'ty 55-F 軽量16ノズ ルヘッドV 3メカ Li ght we ig ht 1 6 N ozzle He ad V 3(M) ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA031522A A Part Nam e 備 考 セクションN o. PARTS LIST Sectio…

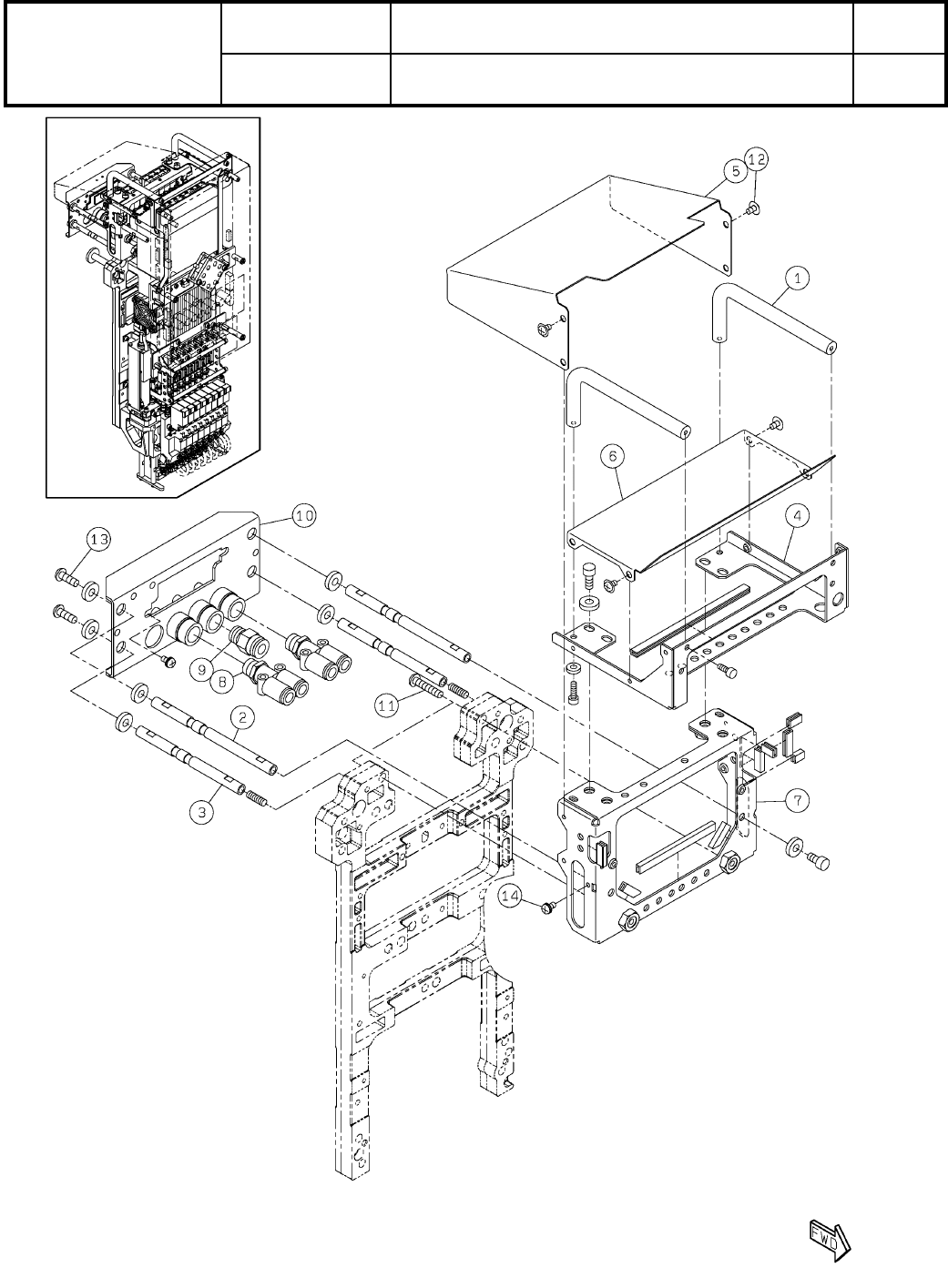

55-F
軽量16ノズルヘッドV3メカ
Light weight 16 Nozzle Head V3(M)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA031522AA
セクションNo.
PARTS LAYOUT
Section No.
--
O205
( KMTKA031522AA-07-6 )
Ref
No.
Remarks R
1
Q'ty
55-F
軽量16ノズルヘッドV3メカ
Light weight 16 Nozzle Head V3(M)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA031522AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
HANDLE
2
1 N210188275AA
POST
2
2 N210188276AB
POST
2
3 N210188277AB
BRACKET
1
4 N210189131AC
COVER
1
5 N210188279AC
COVER
1
6 N210188280AD
BRACKET
1
7 MTKP003530AB
JOINT
2
8 N510067530AA KQ2U06-01AS
JOINT
1
9 N510067913AA FR6-01M
COUPLER
1
10 N510068214AA MA-MS10PF-3LFT(CS38669-0)
BOLT
2
11 N510002013AA SRBS-M4X20
SCREW
14
12 N510045431AA
Cross recessed pan head machine screw with RPW M3X5-4.8 A2S
BOLT
4
13 N510001803AA SRBS-M4X12
SCREW
2
14 N510018675AA
Cross recessed Pan head machine screw with Spring washer & Small rou
O206
--
( KMTKA031522AA-07-6 )

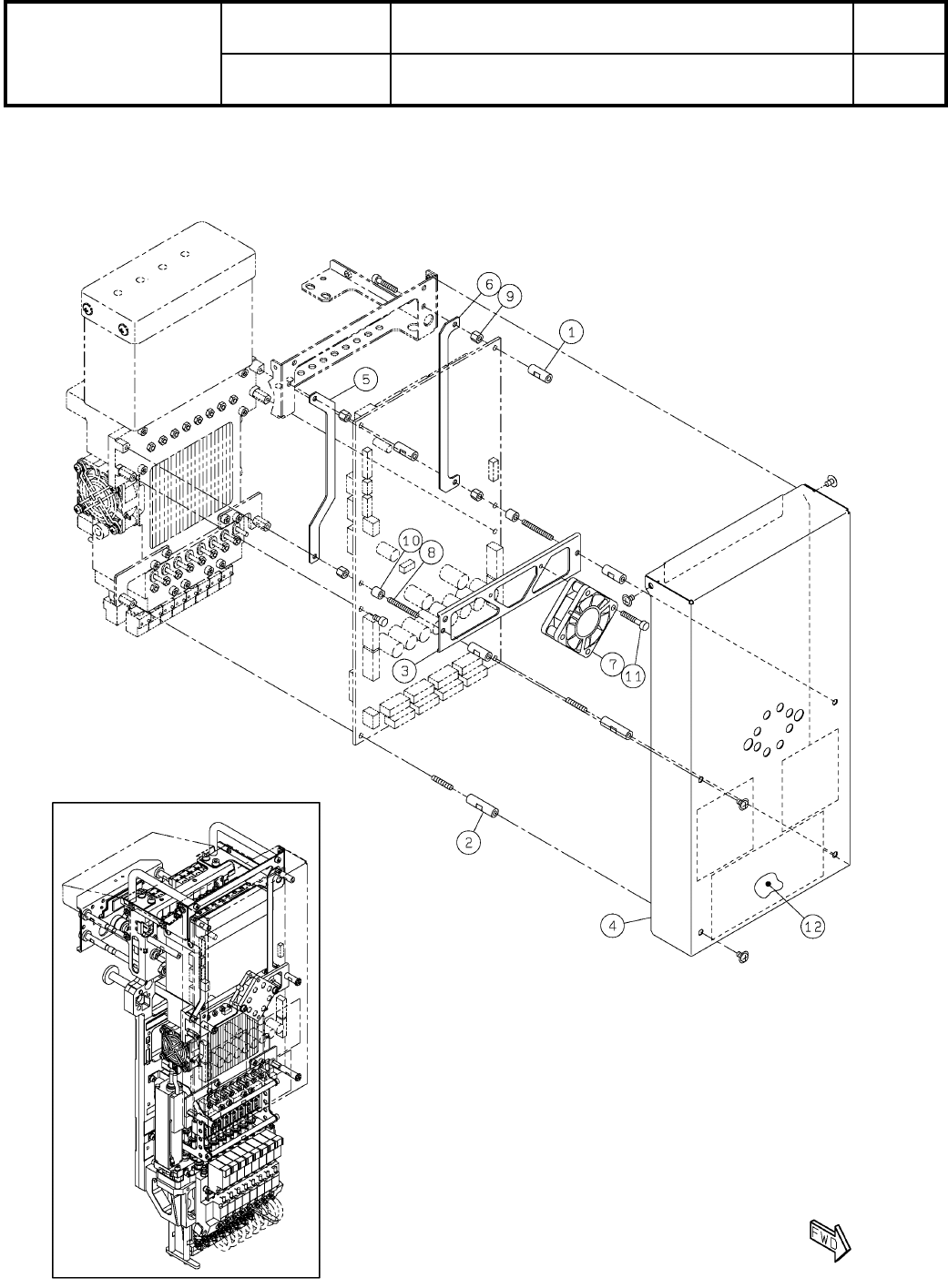

55-G
軽量16ノズルヘッドV3メカ
Light weight 16 Nozzle Head V3(M)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA031522AA
セクションNo.
PARTS LAYOUT
Section No.
--
O207
( KMTKA031522AA-07-7 )
