Platinenbeschreibung Elektrik und Steuerung 5.1.1 CAN-Switch [03083844-xx] 298 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 DIP-Schalter S1.3 - S1.5 Err or Frame Limits [03083844-02] Taster S2 [03083844-02] S1.3 S1.4 S1…
Platinenbeschreibung
5.1.1 CAN-Switch [03083844-xx] Elektrik und Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 297
5
5 Platinenbeschreibung
Platinenbeschreibung
An den Bestückautomaten sind zahlreiche Platinen installiert, die mit LED, 7-Segment-Anzeigen, Schal
-
tern und Jumpern bestückt sind.
In dieser Anleitung sind die Zustände und Funktionen der optischen Anzeigen auf den Platinen für Dia
-
gnosezwecke aufgeführt. Die Beschreibung der Schalter- und Jumpereinstellungen hilft z. B. bei einem
Platinentausch, die neue Platine richtig zu konfigurieren oder die Konfiguration einer bereits installierten
Platine zu überprüfen.
5.1
5.1 Elektrik und Steuerung
Elektrik und Steuerung
5.1.1
5.1.1 CAN-Switch [03083844-xx]
CAN-Switch [03083844-xx]

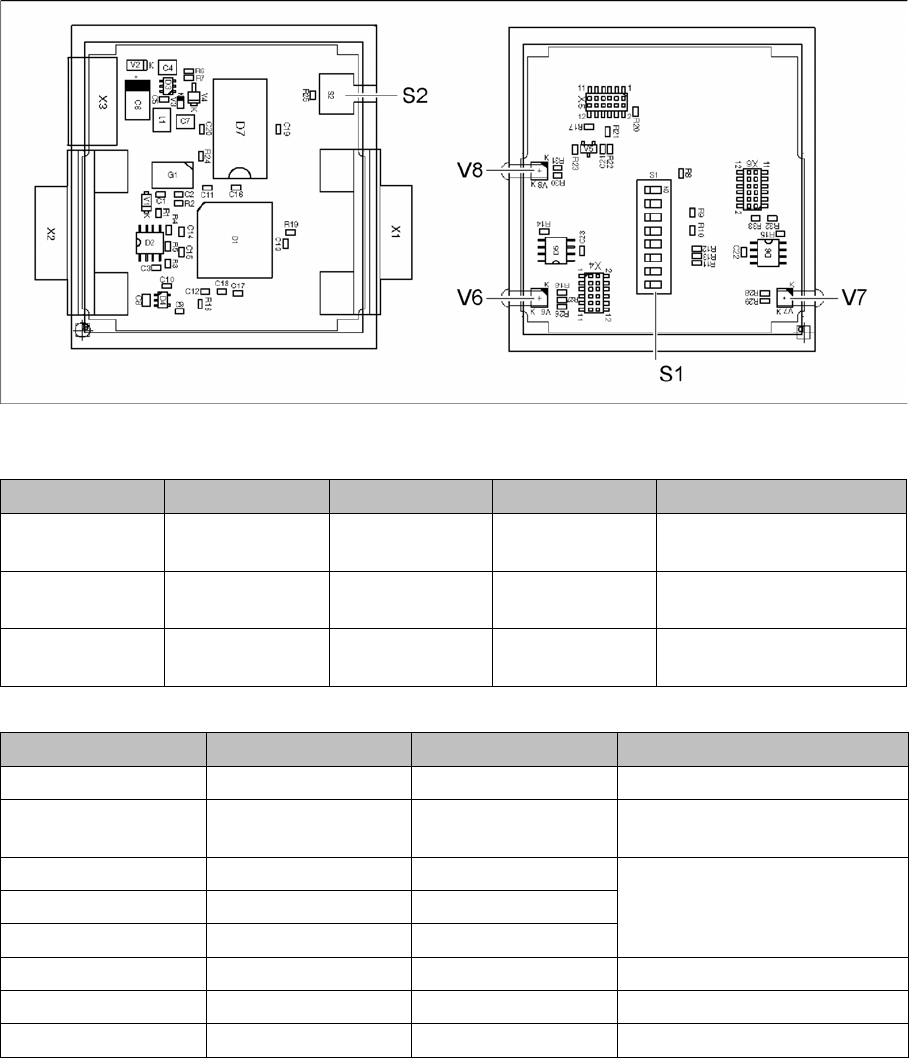

03083844-02
LED [03083844-02]
DIP-Schalter S1 [03083844-02]
LED Farbe Status Signalname Beschreibung
V6 GN/RD ON P20.12/
RST001_N
1 Mbit Übertragungsrate:
GN OK, RD: Fehler
V7 GN/RD ON P20.4/ALE 500 kbit Übertragungsrate:
GN OK, RD: Fehler
V8 GN/RD ON P9./CC16IO Übertragungsrate:
GN 1Mbit, RD 500kbit
Schalter Status Signalname Beschreibung
S1.1 OFF P5.0/AN0 ON: DIP-Test
S1.2 ON/OFF P5.1/AN1 ON: 500 kbit
OFF: 1 Mbit
S1.3 ON/OFF P5.2/AN2 Siehe Tabelle Error Frame Li
-
mits
S1.4 ON/OFF P5.3/AN3
S1.5 ON/OFF P5.4/AN4
S1.6 OFF P5.5/AN5 OFF: Kein Test, ON: Test
S1.7 ON CAN1RB 120Ohm, CAN1
S1.8 ON CAN2RB 120Ohm, CAN2
Platinenbeschreibung
Elektrik und Steuerung 5.1.1 CAN-Switch [03083844-xx]
298 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
DIP-Schalter S1.3 - S1.5 Error Frame Limits [03083844-02]
Taster S2 [03083844-02]
S1.3 S1.4 S1.5 Funktion
OFF OFF OFF 1 Error Frame
ON OFF OFF 5 Error Frames/min
OFF ON OFF 10 Error Frames/min
ON ON OFF 10 Error Frames/h
OFF OFF ON 50 Error Frames/h
ON OFF ON 100 Error Frames/h
OFF ON ON 500 Error Frames/h
Taster Status Signalname Beschreibung
S2 Gedrückt SWITCH_TACT Reset Error Frame
Platinenbeschreibung
5.1.2 GCU/MGCU Elektrik und Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 299
5.1.2
5.1.2 GCU/MGCU
GCU/MGCU
5.1.2.1
5.1.2.1 Regeleinheit GCU-CM [03060951-xx]
Regeleinheit GCU-CM [03060951-xx]

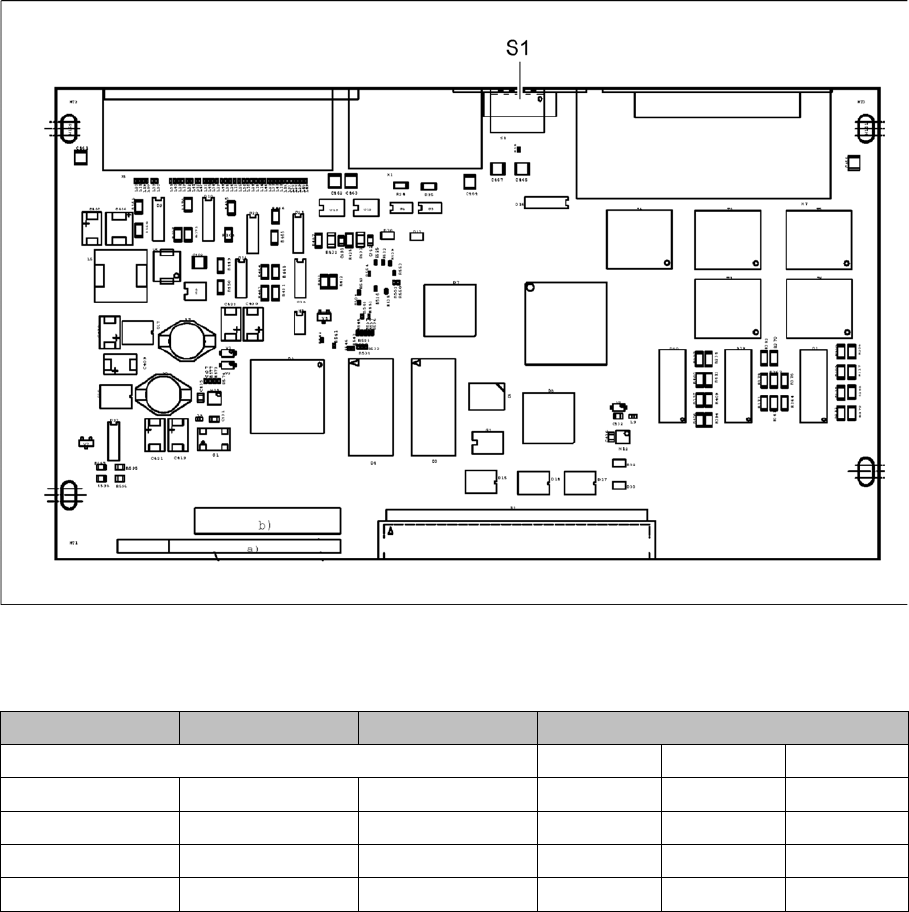

03060951-03
Diese Platine ist in der GCU verbaut.
DIP-Schalter S1 [03060951-03]
Schalter Status Signalname Beschreibung
GCU1 GCU2 GCU3
S1.1 ON/OFF Portal_ID_0 ON OFF OFF
S1.2 ON/OFF Portal_ID_1 OFF OFF ON
S1.3 ON/OFF Portal_ID_2 ON OFF ON
S1.4 ON/OFF Portal_ID_3 OFF OFF OFF
