Servicearbeiten Portale 3.4.15 MGCU/GCU tauschen 104 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 3.4.15 3 . 4 . 1 5 M G C U / G C U t a u s c h e n MGCU/GCU tauschen Teile, Hilfsmittel und Werkzeug ▪ Positionierregler …
Servicearbeiten
3.4.14 LP-Kamera tauschen [03075363-xx] Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 103
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

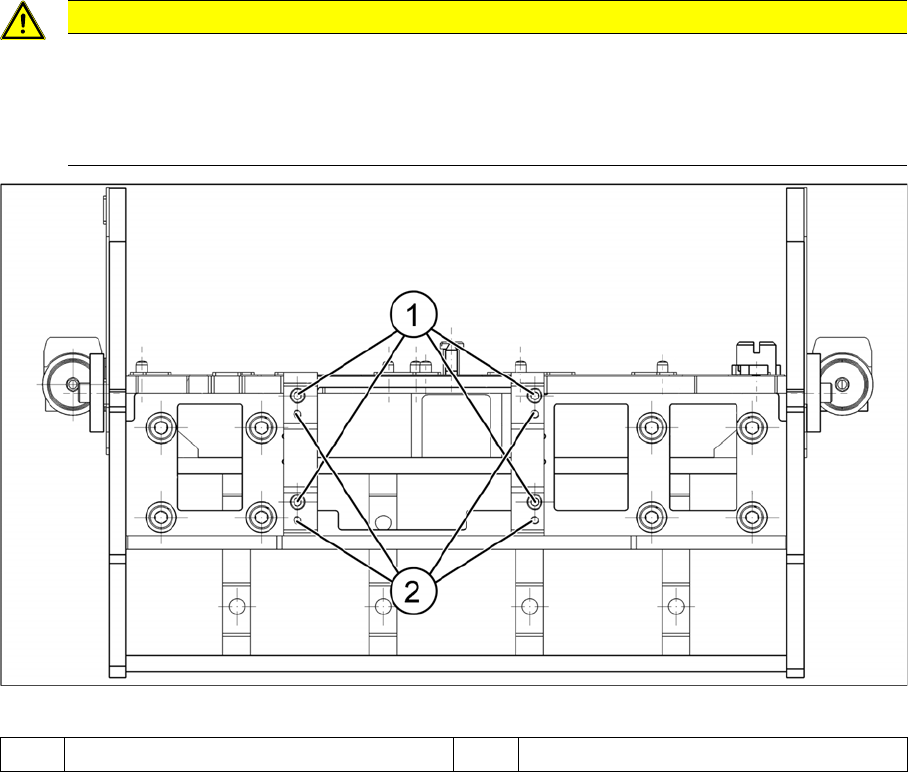

Einbaupositionen LP-Kamera (Sicht von unten)
VORSICHT
Einbauhinweise
► Achten Sie auf die korrekte Einbauposition (s.u.).
► Ersetzen Sie geöffnete Kabelbinder.
► Kalibrieren Sie die LP-Kamera, den Maschinennullpunkt und den Kopfoffset.
1 Einbauposition bei C&P- und Twin-Köpfen 2 Einbauposition bei DLM-Köpfen
Servicearbeiten
Portale 3.4.15 MGCU/GCU tauschen
104 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.4.15
3.4.15 MGCU/GCU tauschen
MGCU/GCU tauschen
Teile, Hilfsmittel und Werkzeug
▪ Positionierregler Portalachsen GCU [03052200-xx]
oder
MGCU [03117531-xx]
▪ Ggf. Kabel über MGCU – X/Y-Motorkabel-Verlängerung
Übersicht
HINWEIS
GCU oder MGCU
GCU und MGCU sind nicht kompatibel. Eine GCU muss gegen eine GCU und eine MGCU ge
-
gen eine MGCU getauscht werden.
MGCUs werden in Maschinen ab Serien-Nr. N001 verwendet.

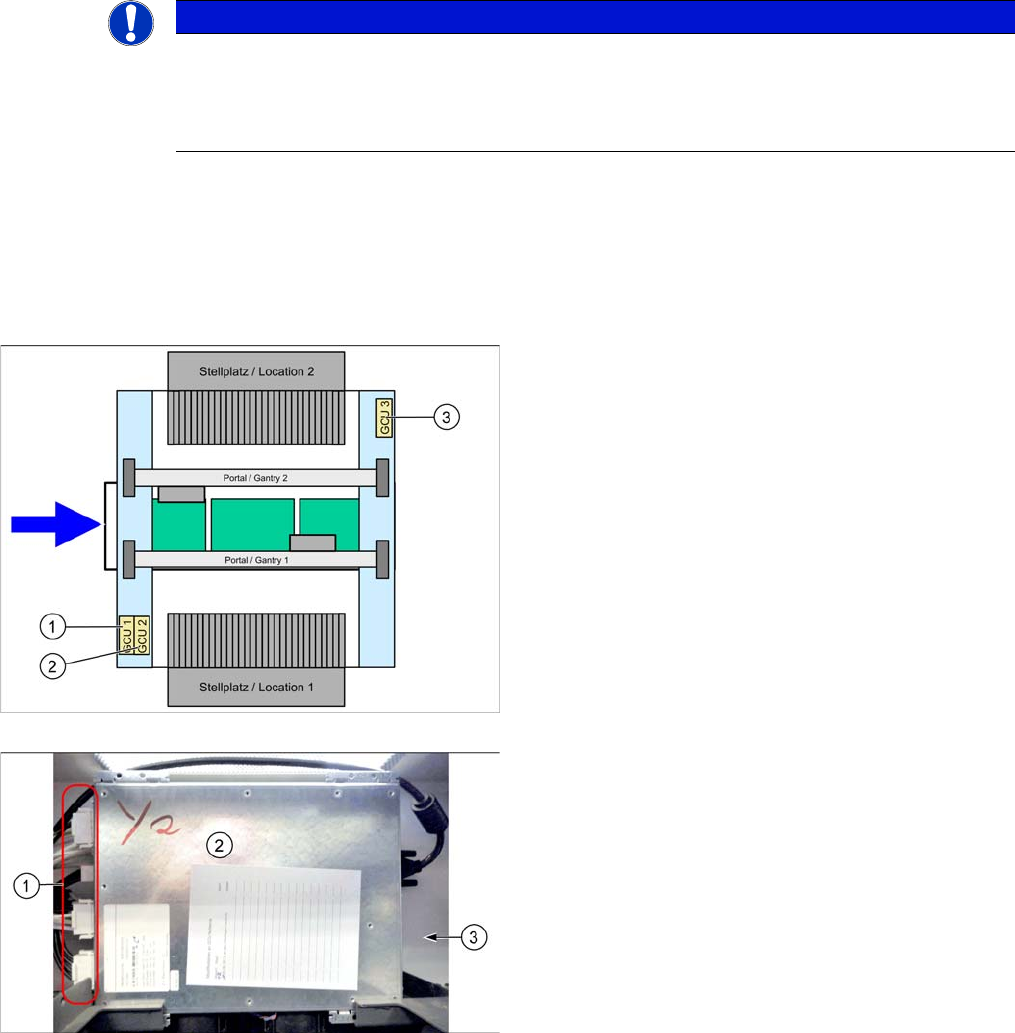

Für die folgenden Bereiche ist je eine MGCU/GCU in der
Maschine vorhanden:
1. MGCU/GCU 1
Diese steuert die Y-Achsen (zwei Linearantriebe) an
Portal 1.
2. MGCU/GCU 2
Diese steuert die X-Achsen an Portal 1 und 2.
3. MGCU/GCU 3
Diese steuert die Y-Achsen (zwei Linearantriebe) an
Portal 2 (soweit vorhanden).
GCU
1. Anschlüsse
2. GCU
3. Halterung (Haltewinkel) auf der Rückseite
Servicearbeiten
3.4.15 MGCU/GCU tauschen Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 105
Ausbau
► Notieren Sie sich den Zählerstand des Bauelemente-Zählers an der Bedienoberfläche der Software.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle Anschlüsse an der MGCU/GCU. Markieren Sie sich ggf. deren Position, so dass Sie
diese später wieder eindeutig zuordnen können.
► Lösen Sie die beiden Befestigungsschrauben und nehmen Sie die Halterung ab.
► Nehmen Sie die MGCU/GCU aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
MGCU
1. Anschlüsse
2. MGCU
3. Befestigungsschraube unten
4. Befestigungsschraube der Halterung
5. Halterung (Haltewinkel) auf der Rückseite
VORSICHT
Magnete
Achten Sie darauf, die MGCU/GCU nicht zu dicht an die Magnete zu bringen.
VORSICHT
Einbauhinweise
► Ggf. müssen folgende Teile von der alten an die neue MGCU/GCU umgebaut werden:
⇨ Kabel (Orientierung beachten)
⇨ Halterung
► Stellen Sie an der MGCU/GCU mittels der DIP-Schalter die korrekte Portal-ID ein (siehe
"4.4.4 GCU (bis Maschinen-Nr. Mxxx)" [ ➙ 269]).
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch (siehe "4.9.1 Firm
-
ware Download (SW70x)" [ ➙ 292]).
► Überprüfen Sie den Zählerstand des Bauelemente-Zählers. Verständigen Sie bei Proble
-
men den SIPLACE-Service.
