Servicearbeiten
3.4.15 MGCU/GCU tauschen Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 105
Ausbau
► Notieren Sie sich den Zählerstand des Bauelemente-Zählers an der Bedienoberfläche der Software.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle Anschlüsse an der MGCU/GCU. Markieren Sie sich ggf. deren Position, so dass Sie
diese später wieder eindeutig zuordnen können.
► Lösen Sie die beiden Befestigungsschrauben und nehmen Sie die Halterung ab.
► Nehmen Sie die MGCU/GCU aus der Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:

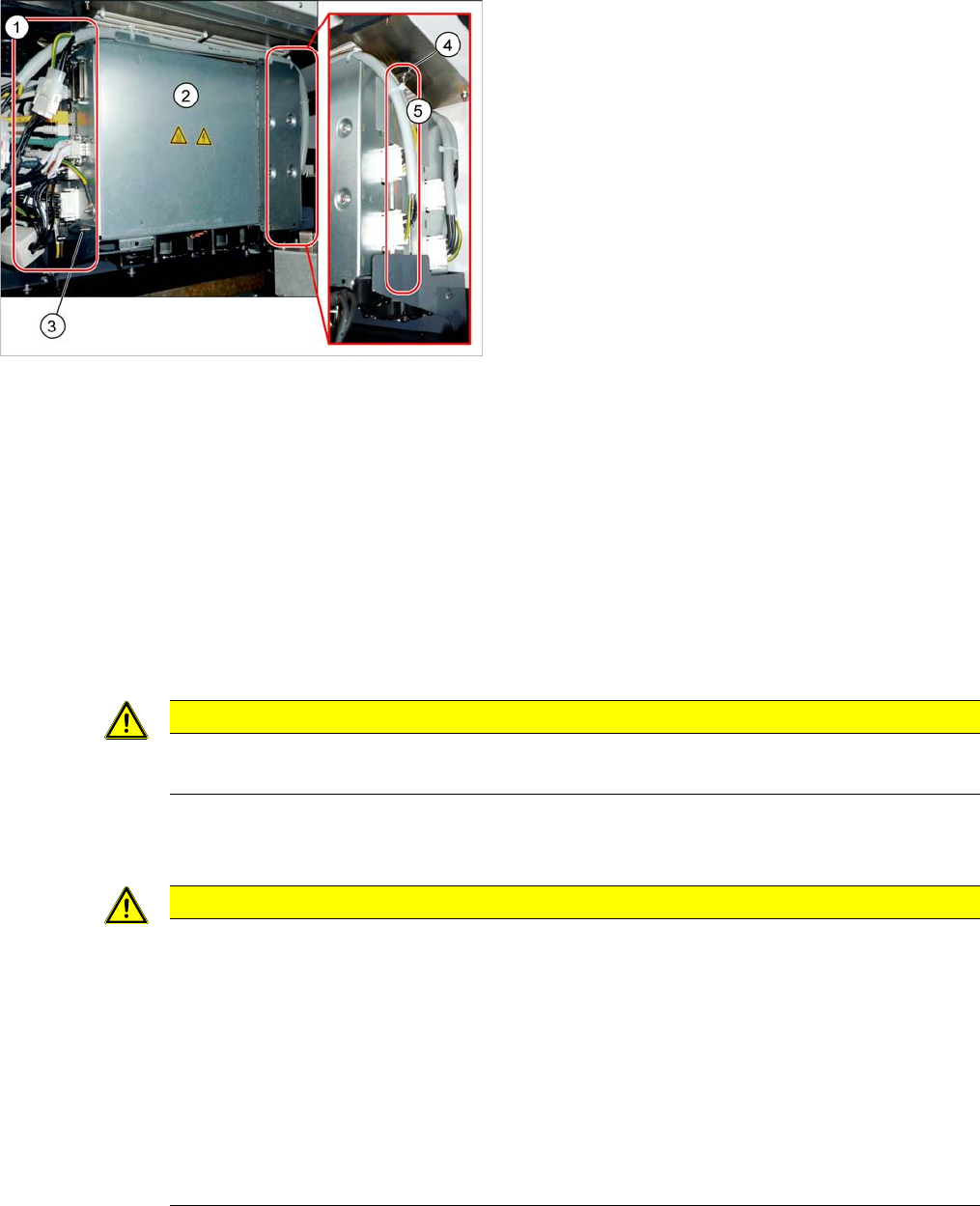

MGCU
1. Anschlüsse
2. MGCU
3. Befestigungsschraube unten
4. Befestigungsschraube der Halterung
5. Halterung (Haltewinkel) auf der Rückseite
VORSICHT
Magnete
Achten Sie darauf, die MGCU/GCU nicht zu dicht an die Magnete zu bringen.
VORSICHT
Einbauhinweise
► Ggf. müssen folgende Teile von der alten an die neue MGCU/GCU umgebaut werden:
⇨ Kabel (Orientierung beachten)
⇨ Halterung
► Stellen Sie an der MGCU/GCU mittels der DIP-Schalter die korrekte Portal-ID ein (siehe
"4.4.4 GCU (bis Maschinen-Nr. Mxxx)" [ ➙ 269]).
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch (siehe "4.9.1 Firm
-
ware Download (SW70x)" [ ➙ 292]).
► Überprüfen Sie den Zählerstand des Bauelemente-Zählers. Verständigen Sie bei Proble
-
men den SIPLACE-Service.
Servicearbeiten
Portale 3.4.16 X-Kabelschlepp Vakuum tauschen [03075585-xx]
106 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.4.16
3.4.16 X-Kabelschlepp Vakuum tauschen [03075585-xx]
X-Kabelschlepp Vakuum tauschen [03075585-xx]
Teile, Hilfsmittel und Werkzeug
▪ GR X-Kabelschlepp Vakuum kpl. [03075585-xx]
▪ Steckschlüssel oder Mauschlüssel Größe 7
▪ Inbusschlüssel Größe 2,5
▪ Loctite 241 [02101037-xx]
▪ Loctite 406 [03017821-xx]
▪ Dosierspitze für Loctite [03019481-xx]
▪ Ethylalkohol
Alternativ kann auch Isopropylalkohol (Isopropanol – IPA) verwendet werden.
▪ Kreuzschlitzschraubendreher Größe 2
▪ Torx Größe TX8
Übersicht
Aus-/Einbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie alle elektrischen Verbindungen des Kabelschlepps zum Portal-Interface X. (Siehe auch
"3.4.4 Portal-Interface X tauschen [03065078-xx]" [ ➙ 88])

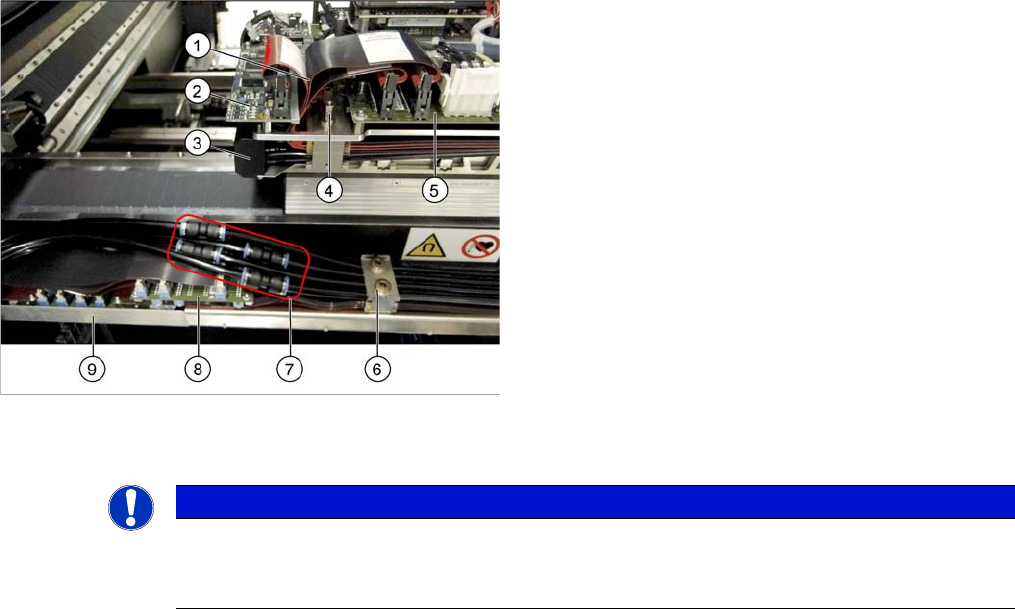

1. Kabel zum Vision-Board-Spread-Spectrum und zum
Kopf-Interface
2. Vision-Board-Spread-Spectrum
3. Vakuumblock
4. Kabelschleppbefestigung oben
5. Kopf-Interface
6. Kabelschleppbefestigung unten
7. Untere Anschlüsse der Pneumatikschläuche
8. Portal-Interface X
9. Portal-Interface Y
HINWEIS
Verbindungen markieren
► Markieren Sie sich vor dem Lösen von elektrischen oder pneumatischen Verbindungen de
-
ren Position, so dass Sie diese später wieder eindeutig zuordnen können!
Servicearbeiten
3.4.16 X-Kabelschlepp Vakuum tauschen [03075585-xx] Portale
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 107

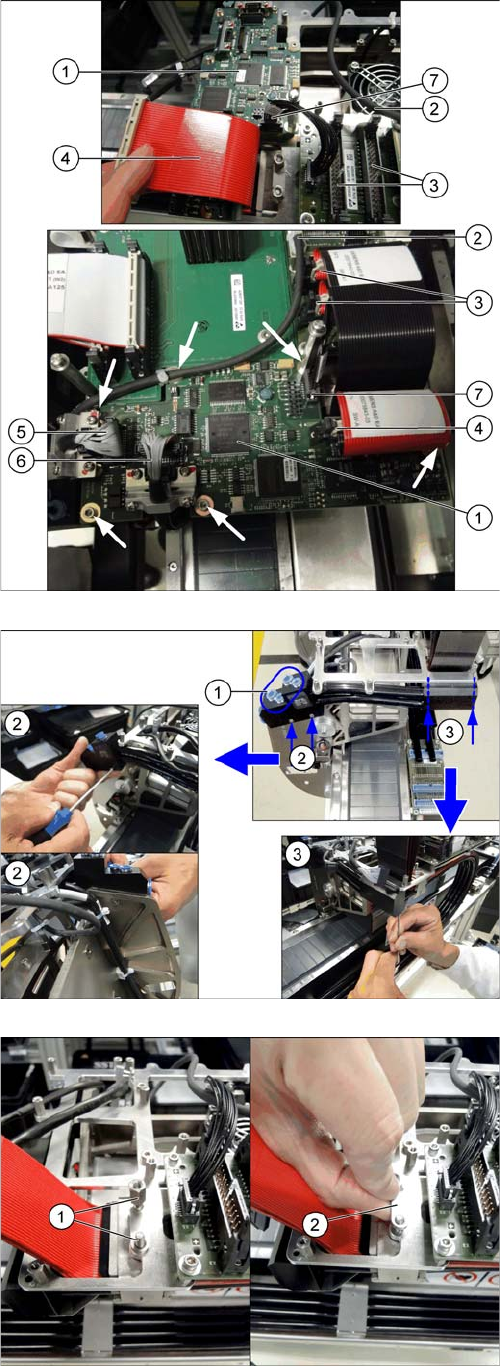

► Lösen Sie die elektrischen Verbindungen (3) und (4)
zum Vision-Board-Spread-Spectrum (1) und zum
Kopf-Interface (2).
► Lösen Sie alle elektrischen Verbindungen am Vision-
Board-Spread-Spectrum zur BE-Kamera (5) (zwei
Stecker, Torx Größe TX8, nicht beim TH), zur LP-
Kamera (6) (zwei Stecker, Torx Größe TX8) und das
CAN-Kabel (7).
► Lösen Sie die Befestigungsschrauben des Vision-
Board-Spread-Spectrum (fünf Schrauben M3x6 und
ein Sechskantbolzen (M3, Schlüsselweite 5,5 mm)
mit Druckknopf – siehe Pfeile, Inbus Größe 2,5).
► Nehmen Sie das Vision-Board-Spread-Spectrum ab.
► Stecken Sie die Pneumatikschläuche am Kopf-
Vakuumverteiler (1) ab
► Lösen Sie vorsichtig die beiden Schrauben (2) (Inbus
2,5) des Vakuumverteilers. Diese sind am Kopfhalter
in Einpressgewindebolzen gesichert. Drücken sie
diese nicht heraus.
► Lösen Sie die beiden Schrauben (3) (Inbus 2,5) des
Vakuumanschlusses am Kabelschlepp.
► Lösen und entfernen Sie die Sechskantbolzen (1)
(M4x10, Schlüsselweite 7 mm) der oberen Klem
-
mung am Kabelschlepp und entfernen Sie die
Platte (2).
