Servicearbeiten Bestückköpfe 3.5.2 Unterscheidung der C&P20-Varianten 124 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 3.5.2 3 . 5 . 2 U n t e r s c h e id u n g d e r C & P 2 0 - V a r ia n t e n Unterscheidung…
Servicearbeiten
3.5.1 Fast Head Exchange Bestückköpfe
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 123

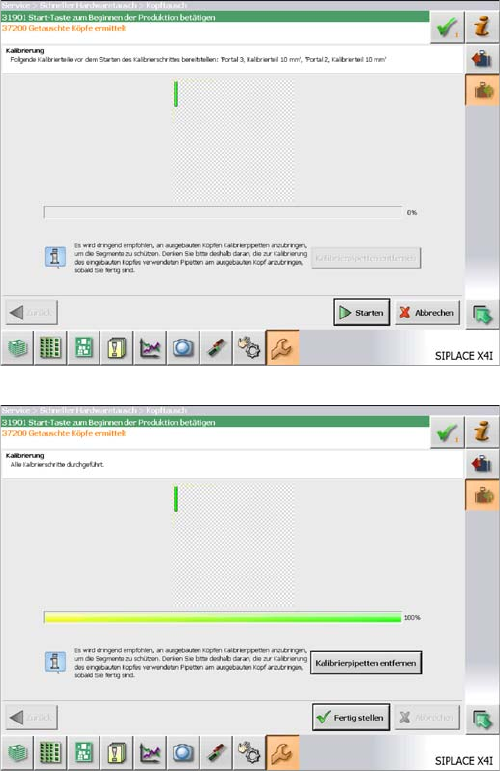

► Stellen Sie die geforderten Kalibrierteile bereit und
klicken Sie auf "Starten". Die Kalibrierung wird ge
-
startet.
► Nach Abschluss der Kalibrierung wählen Sie, falls
sich ein leeres Magazin in der Maschine befindet,
den Button "Kalibrierpipetten entfernen".
► Klicken Sie auf "Fertig stellen".
► Sollte es Probleme beim Referenzlauf (Vakuumtest)
geben, so führen Sie den "Nullabgleich" für das
Druckregelventil durch.
Damit ist der schnelle Kopftausch beendet und die Pro
-
duktion kann wieder gestartet werden.
Servicearbeiten
Bestückköpfe 3.5.2 Unterscheidung der C&P20-Varianten
124 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
3.5.2
3.5.2 Unterscheidung der C&P20-Varianten
Unterscheidung der C&P20-Varianten
C&P20-Unterscheidung
Unterscheidung der C&P20-Varianten

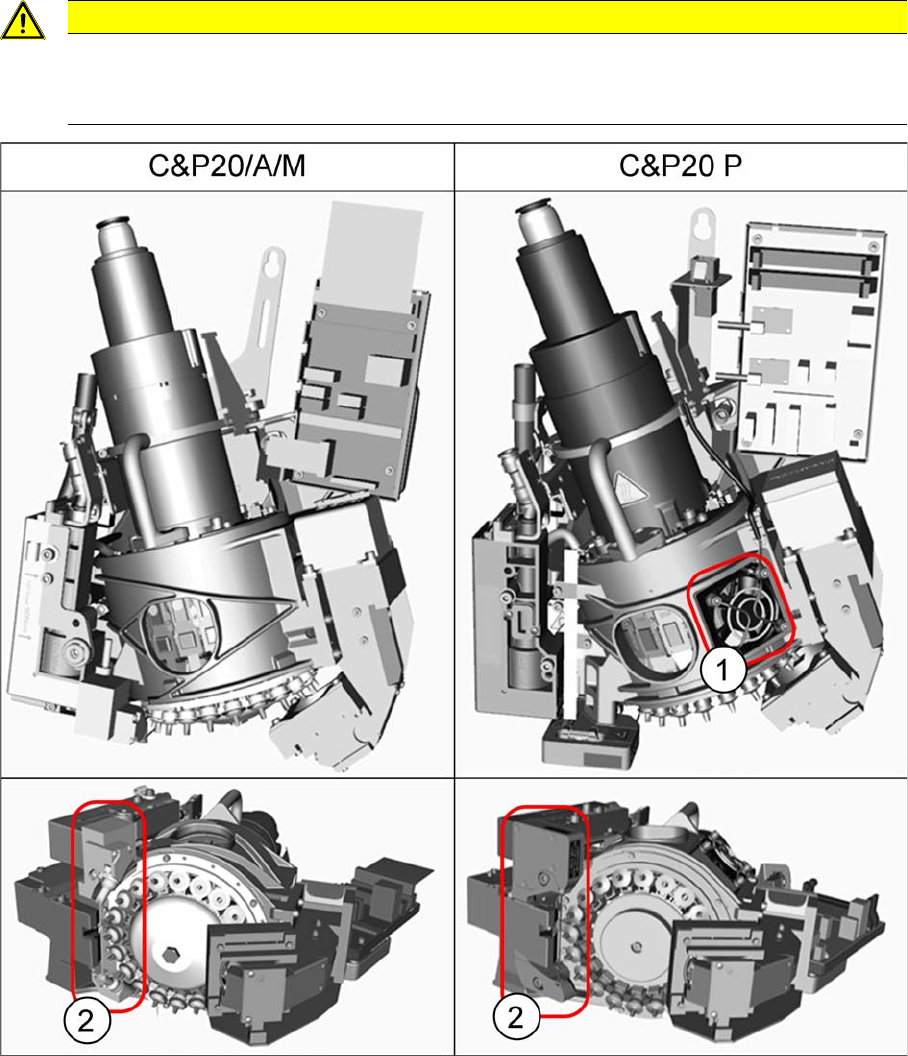

Der C&P20/A/M und der C&P20 P unterscheiden sich in vielen Details. Am leichtesten können sie an
-
hand der folgenden Merkmale unterschieden werden:
1. Den C&P20 P erkennen Sie am Lüfter. Am C&P20/A/M gibt es diesen Lüfter nicht.
2. Der BE-Sensor ist am C&P20 P flacher und breiter als am C&P20/A/M.
VORSICHT
Verwechseln Sie die verschiedenen C&P20-Varianten nicht.
► Teile vom C&P20/A/M können i. d. R. nicht am C&P20 P (und umgekehrt) verwendet wer
-
den!
Servicearbeiten
3.5.3 C&P20/A/M-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 125
3.5.3
3.5.3 C&P20/A/M-Kopf tauschen
C&P20/A/M-Kopf tauschen
Kompletter Inhalt: C&P2 0/A/M tauschen
Vakuumtest vor Ausbau
Teile, Hilfsmittel und Werkzeug
▪ Wählen Sie den Bestückkopf:
SXDX12V1V2 – keine C&P20 M-Köpfe
▪ Drehmomentschraubendreher 1-5 Nm [03078400
-
xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706
-
xx]
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version SST23 [03034148-xx]
▪ Schutzschlauch BE-Sensor [03078596-xx]
▪ Bei weiterführenden Arbeiten am Bestückkopf:
Kopfständer [03056231
-
xx]
Serviceanleitung "C&P20 / C&P20 A / C&P20 M-Kopf" [DE: 00197464-xx] [EN: 00197465-xx]
▪ Ggf. bei Vakuumpumpenbetrieb:
- Montageanleitung "Vakuumpumpe X-Serie S, SX4/DX4" [00196845-xx]
- Montageanleitung "Vakuumpumpe SX1/2, DX1/2" [00196614-xx]
- Montageanleitung "Vakuumpumpe X-Serie (SR 70x)" [00196433-xx]
- Montageanleitung "Vakuumpumpe X-Serie" [00195089-xx]
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DE+EN: 00196101
-
xx].
HINWEIS
Fast Head Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt "3.5.1 Fast Head Exchange" [ ➙ 119].
HINWEIS
Beispielhafte Darstellung
Der Tausch des Bestückkopfes wird am Beispiel C&P20 A gezeigt. Der Tausch der anderen
C&P20-Bestückköpfe erfolgt analog. Auf Unterschiede wird explizit hingewiesen.
Kopftyp Kamera Artikel-Nr.
C&P20 A Mit Kamera SST23 03062095-xx
Ohne Kamera 03058420-xx
