Servicearbeiten Bestückköpfe 3.5.3 C&P20/A/M-Kopf tauschen 126 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 Ausbau ► Schalten Sie die Maschine aus, tr ennen Sie diese vom Stromverso rgungsnetz und si chern Sie die M…
Servicearbeiten
3.5.3 C&P20/A/M-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 125
3.5.3
3.5.3 C&P20/A/M-Kopf tauschen
C&P20/A/M-Kopf tauschen
Kompletter Inhalt: C&P2 0/A/M tauschen
Vakuumtest vor Ausbau
Teile, Hilfsmittel und Werkzeug
▪ Wählen Sie den Bestückkopf:
SXDX12V1V2 – keine C&P20 M-Köpfe
▪ Drehmomentschraubendreher 1-5 Nm [03078400
-
xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706
-
xx]
▪ Torx-Winkelschraubendreher TX8 [03080081-xx]
▪ Kalibrierteil Version SST23 [03034148-xx]
▪ Schutzschlauch BE-Sensor [03078596-xx]
▪ Bei weiterführenden Arbeiten am Bestückkopf:
Kopfständer [03056231
-
xx]
Serviceanleitung "C&P20 / C&P20 A / C&P20 M-Kopf" [DE: 00197464-xx] [EN: 00197465-xx]
▪ Ggf. bei Vakuumpumpenbetrieb:
- Montageanleitung "Vakuumpumpe X-Serie S, SX4/DX4" [00196845-xx]
- Montageanleitung "Vakuumpumpe SX1/2, DX1/2" [00196614-xx]
- Montageanleitung "Vakuumpumpe X-Serie (SR 70x)" [00196433-xx]
- Montageanleitung "Vakuumpumpe X-Serie" [00195089-xx]
HINWEIS
Vakuumtest
► Führen Sie vor dem Ausbau des Bestückkopfes ggf. einen Vakuumtest durch.
Lesen Sie dazu die "Serviceanleitung Vakuumtest" [DE+EN: 00196101
-
xx].
HINWEIS
Fast Head Exchange (FHE)
► Beachten Sie zum Kopf-Tausch auch den Abschnitt "3.5.1 Fast Head Exchange" [ ➙ 119].
HINWEIS
Beispielhafte Darstellung
Der Tausch des Bestückkopfes wird am Beispiel C&P20 A gezeigt. Der Tausch der anderen
C&P20-Bestückköpfe erfolgt analog. Auf Unterschiede wird explizit hingewiesen.
Kopftyp Kamera Artikel-Nr.
C&P20 A Mit Kamera SST23 03062095-xx
Ohne Kamera 03058420-xx
Servicearbeiten
Bestückköpfe 3.5.3 C&P20/A/M-Kopf tauschen
126 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Lösen Sie die vier Kopf-Befestigungsschrauben M4 mit einem langen Torxschlüssel.
► Heben Sie den Kopf vorsichtig aus der Verstiftung der Kopfplatte.
► Wenn Sie an diesem Kopf weitere Arbeiten ausführen (z. B. Austausch von Ersatzteilen), dann mon
-
tieren Sie den Kopf dazu auf den Kopfständer [03056231-xx].

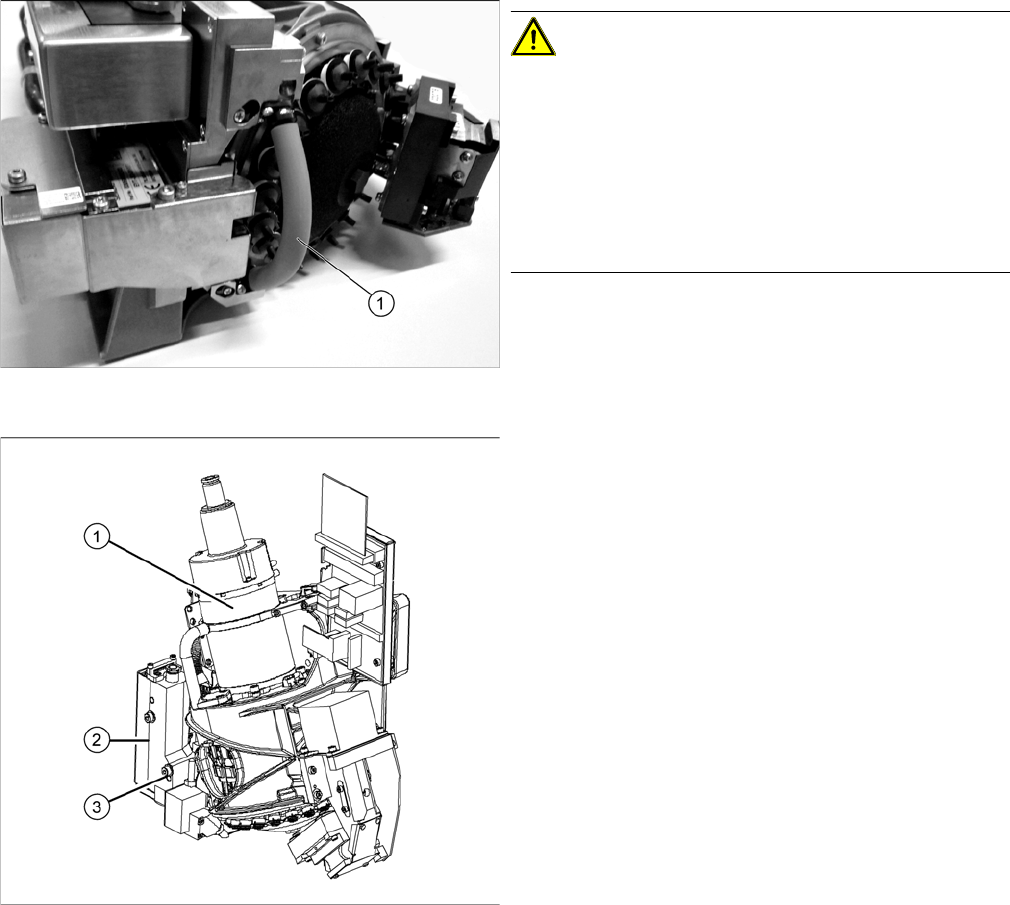

Schlauch am BE-Sensor (am Beispiel C&P20 A)
VORSICHT!
Die Prismen des BE-Sensors unterhalb des
Bestückkopfes können leicht beschädigt werden. De
-
montieren Sie den Kopf sehr vorsichtig!
Schützen Sie den BE-Sensor daher mit einem
Schlauchstück (1). Dies ist im Lieferumfang des
Bestückkopfes bzw. BE-Sensors enthalten und sollte in
der Servicebox der Maschine aufbewahrt werden, da er
für die Demontage des Kopfes benötigt wird.
► Lösen Sie den pneumatischen Anschluss (1).
► Lösen Sie die Flachbandkabel am Bestückkopf.
► Lösen Sie die Befestigungsschrauben der Zugentlas
-
tung der BE-Kamera-Kabel und ziehen Sie die Kabel
vorsichtig ab. Drücken Sie dabei auf die Klemmun
-
gen auf beiden Seiten der Stecker.
► Lockern Sie beide Schrauben am
Druckregelventil (2).
► Entfernen Sie die Schraube (3) am Druckregelventil
und klappen das Druckregelventil zur Seite.
Die Kopf-Befestigungsschraube beim Druckregel
-
ventil ist nun zugänglich.
Servicearbeiten
3.5.3 C&P20/A/M-Kopf tauschen Bestückköpfe
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 127
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
Sehen Sie dazu auch...
3.5.7 Montagepositionen auf der Kopfplatte [ ➙ 138]
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 13]
3.5.1 Fast Head Exchange [ ➙ 119]
VORSICHT
Einbauhinweise
► Tauschen Sie den Kopf ohne BE-Kamera, so müssen Sie die alte Kamera in den neuen
Kopf einbauen. Lesen Sie dazu die Serviceanleitung Ihres Bestückkopfes.
► Bei Vakuumpumpenbetrieb muss der Schalldämpfer vom alten auf den neuen Kopf umge
-
baut werden. Lesen Sie dazu die entsprechende Vakuumpumpen-Montageanleitung.
► Achten Sie auf die korrekte Montageposition auf der Kopfplatte.
► Ziehen Sie die vier Kopf-Befestigungsschrauben (M4) mit einem Drehmoment von 2,7 Nm
fest.
