Einleitung 1.1.8 Klassifizierung der opti schen Systeme Was vor Beginn der Arbeiten zu tun ist... Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 13 1.2 1 . 2 W a s v o r B e g in n d e r A r b e it e n z u t u n is t . . …
Einleitung
Sicherheitshinweise 1.1.8 Klassifizierung der optischen Systeme
12 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
1.1.8
1.1.8 Klassifizierung der optischen Systeme
Klassifizierung der optischen Systeme
1.1.8.1
1.1.8.1 Klassifizierung der Gesamtmaschine
Klassifizierung der Gesamtmaschine
1.1.8.2
1.1.8.2 Laserklassifizierung
Laserklassifizierung
Folgende Baugruppen sind der Laserklasse 2 zugeordnet:
▪ Leiterplatten-Barcodeleser
▪ BE-Sensor am SpeedStar
▪ BE-Sensor am MultiStar
▪ Laserlichtschranken am Leiterplattentransport
1.1.8.3
1.1.8.3 Klassifizierung der Kamerasysteme
Klassifizierung der Kamerasysteme
Die betriebsbereite Gesamtmaschine ist der
Laserklasse 2 zugeordnet.
Die Laser Klassen werden nach IEC 60825
-
1:2014
ermittelt.
HINWEIS
LEDs
In den verwendeten Kamera-Beleuchtungssystemen sind helle LEDs verbaut. Diese sind nach
IEC 62741:2006 in der Risikogruppe 1 eingestuft.
► Nicht in den Strahl blicken!
Einleitung
1.1.8 Klassifizierung der optischen Systeme Was vor Beginn der Arbeiten zu tun ist...
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 13
1.2
1.2 Was vor Beginn der Arbeiten zu tun ist...
Was vor Beginn der Arbeiten zu tun ist...
Aufgabe und Zweck
Bevor Sie an den Automaten Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form
ausführen, müssen Sie diesen, so nicht anders beschrieben, gegen Wiedereinschalten sichern und
dazu entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder
möglich ist, dann wird dies explizit beschrieben.
Wenn Sie sich strikt an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungsge
-
fahr für Mitarbeiter ausgeschlossen.
Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie im Au
-
tomaten freischalten, regeln oder freisetzen wollen.
► Unterrichten Sie darüber alle betroffenen Mitarbeiter.
► Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Abschaltver
-
fahren durch:
⇨ Drücken Sie den STOPP-Taster.
⇨ Fahren Sie den Steuerrechner herunter.
⇨ Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten von all seinen Energiequellen:
⇨ Unterbrechen Sie die Druckluftzuführung.
⇨ Unterbrechen Sie die Netzversorgung.
► Verriegeln Sie die Anlagen.
⇨ Bringen Sie überall ein Schloss an, wo dies möglich ist (z. B. am Hauptschalter oder Motorschutz
-
schalter).
HINWEIS
Zusätzliche Sicherheitsmaßnahmen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verriegeln
bzw. Anbringen von Warnschildern am Automaten bei Instandhaltungs- und Servicearbeiten
gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit sicher zu be
-
enden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem Sicherheitskom
-
mittee und der Gesundheitsabteilung spezifiziert werden.

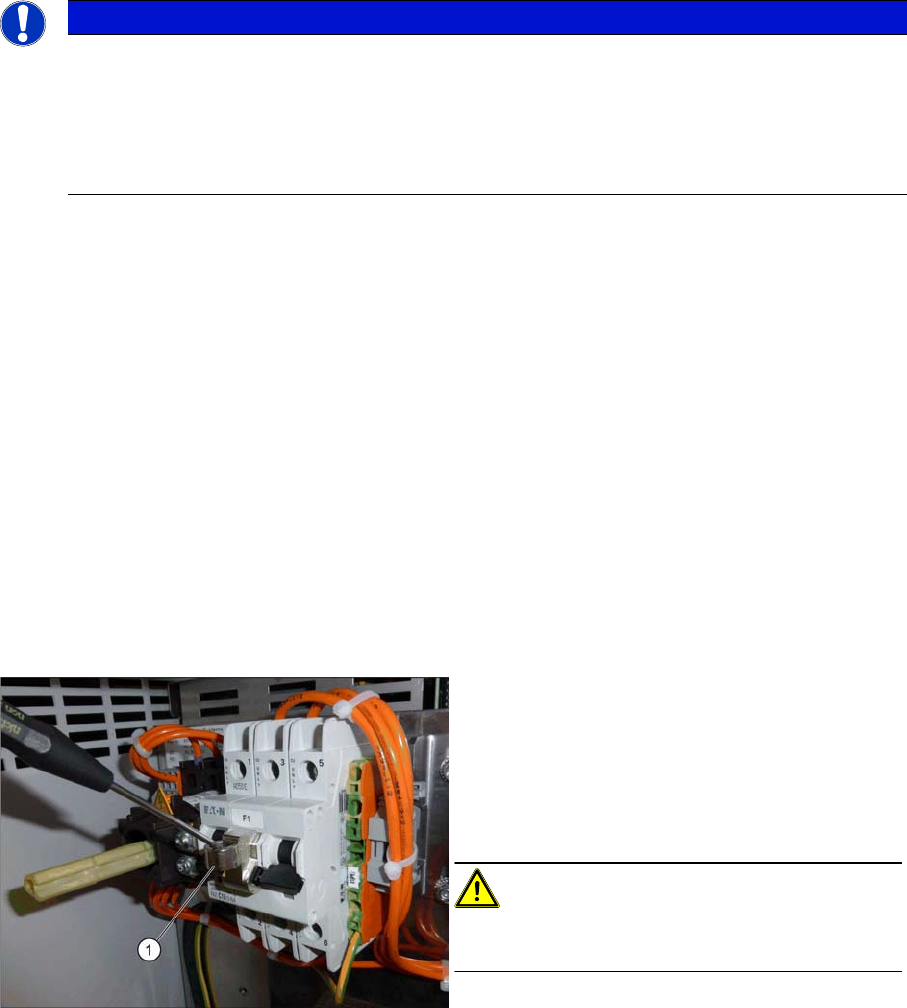

Schaltsperre [03121545-xx] befestigen
Beispiel 1: Maschine mit Schaltsperre sichern
Mit der Schaltsperre kann ein unbeabsichtigtes
Einschalten der Maschine verhindert werden.
► Schalten Sie die Maschine aus.
► Stellen Sie den Leitungsschutzschalter auf
OFF.
VORSICHT!
Die Schaltsperre darf nur in ausgeschaltetem Zu
-
stand angebracht werden!
► Befestigen Sie die Schaltsperre (1) am Lei
-
tungsschutzschalter.
► Sichern Sie den Schalter mit einem
Vorhängeschloss.
Einleitung
Was vor Beginn der Arbeiten zu tun ist... 1.1.8 Klassifizierung der optischen Systeme
14 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
Schaltsperre [03121545-xx]
► Alternativ: Anbringen von Warnschildern:
Ist es möglich die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt werden.
Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss angebracht wer
-
den kann. In diesen Fällen müssen Warnschilder an den freigeschalteten Maschinen angebracht
werden, um die Mitarbeiter davon zu unterrichten, dass die Maschine zu Servicezwecken freige
-
schaltet worden ist. Das Schild muss sicher befestigt werden, es muss von allen Seiten einsehbar
sein und es darf nur von demjenigen entfernt werden, der es angebracht hat.
Schloss am Motorschutzschalter anbringen
Beispiel 2: Schloss am Motorschutzschalter
anbringen
► Drehen Sie den Schalthebel (1) gegen
den Uhrzeigersinn.
► Drücken Sie mit dem Schraubendreher
die Arretierlasche (2) aus dem
Schalthebel (1) heraus.
► Sichern Sie den Schalthebel mit einem
Schloss (3).
